고온 제어 케이블

기본 모델: KGG, KFF 등 절연재: 실리콘 고무 또는 불소수지.

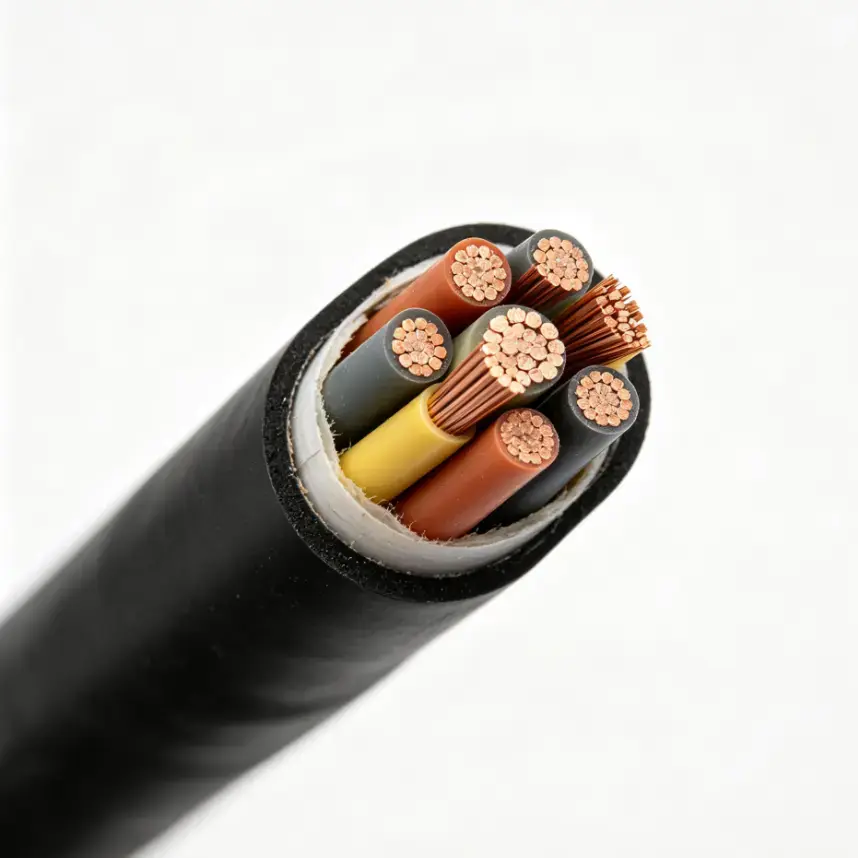

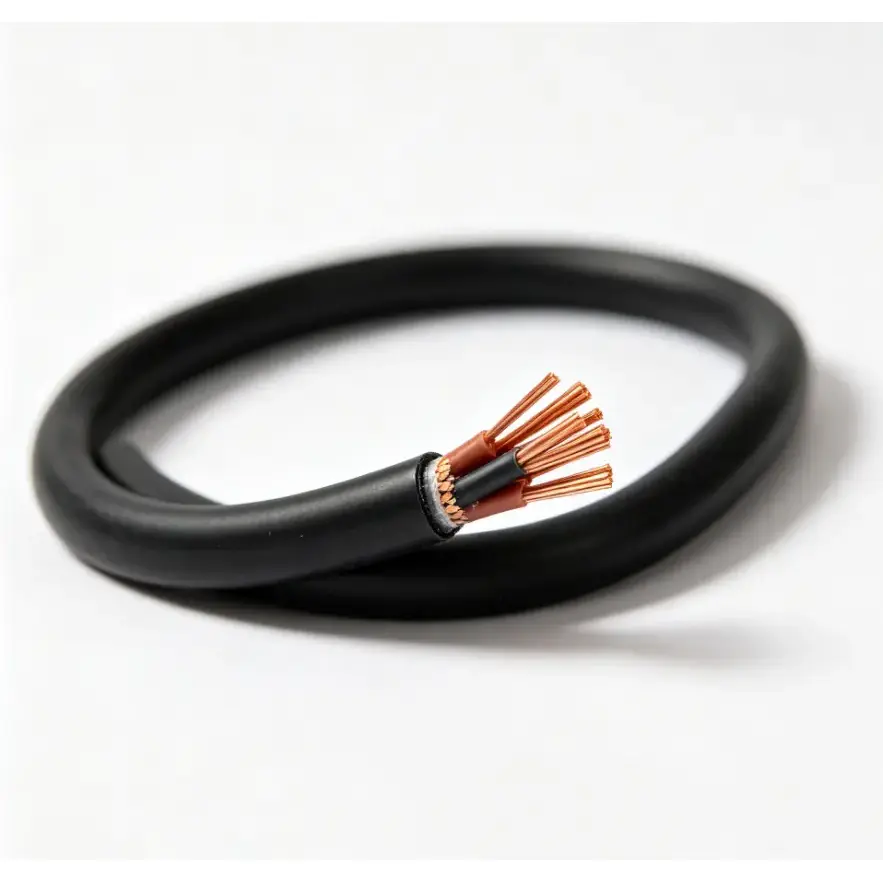

고온 제어 케이블은 고온 작업 환경에서 제어 및 모니터링 신호를 전송하기 위한 특수 용도의 케이블입니다. 고순도 무산소 구리를 도체로 사용하고 실리콘 고무 또는 불소수지 절연체와 선택적 차폐 및 보호 외장 구조를 사용합니다. 다중 연선 도체는 장비 배선에 유연성을 제공하며 절연 및 외장 재료는 작동 온도 및 주변 조건에 따라 선택할 수 있습니다.

이 구조는 온도 저항이 케이블 선택의 중요한 부분인 응용 분야를 위해 고안되었습니다. 일반적인 응용 분야에는 야금, 열처리, 산업용 용광로, 열처리 장비 및 기타 산업 제어 시스템이 포함됩니다. 실제 케이블 사양은 연속 온도, 최고 온도, 전기 요구 사항, 설치 조건 및 오일, 습기 또는 부식성 매체에 대한 노출에 따라 선택해야 합니다.

제품 사양 치수 및 기술 매개변수 표

재료 및 구조

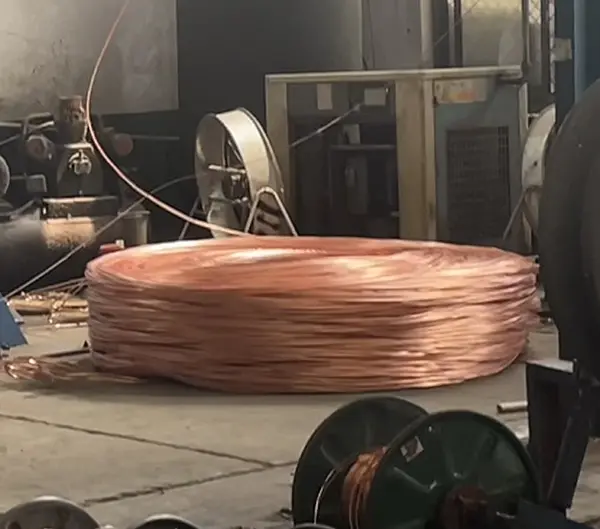

1. 고순도 무산소동 도체

도체는 다중 가닥의 유연한 구조로 된 고순도 무산소 구리로 만들어졌습니다. 견고한 단선 도체와 비교하여 연선 구조는 장비 및 제어 캐비닛 주변의 라우팅에 더 적합합니다. 사용 가능한 도체 단면적은 나열된 사양 범위에 따라 0.5mm² ~ 10mm²입니다.

2. 실리콘 고무 또는 불소수지 단열재

실리콘 고무와 불소수지는 다양한 작동 조건에 맞는 내열성 절연 옵션을 제공합니다. 재료 선택은 온도만 고려하기보다는 지속적인 작업 온도, 단기 온도 노출, 기계적 요구 사항 및 주변 환경을 고려해야 합니다.

3. 제어 회로용 차폐 옵션

차폐가 필요할 경우 케이블에 구리선 편조 또는 구리 테이프 포장을 장착할 수 있습니다. 지정된 차폐 적용률은 ≥80%입니다. 차폐는 제어 또는 모니터링 회로가 전기 간섭을 생성할 수 있는 장비 가까이에 설치된 경우 특히 중요합니다.

4. 다양한 외장재 옵션

외부 피복은 고온 저항성 저연 할로겐 프리 난연성 PVC, 실리콘 고무, 불소수지 또는 니트릴 피복 화합물을 사용할 수 있습니다. 사용 가능한 구조는 온도 저항과 오일, 산, 알칼리 및 기타 산업 조건에 대한 저항의 다양한 조합을 제공합니다.

성능 및 애플리케이션 고려 사항

제어 케이블의 작동 온도는 도체, 절연체, 피복 및 설치 조건을 포함한 전체 케이블 구성에 따라 결정됩니다. 따라서 사양을 선택하기 전에 온도 등급, 환경 노출 및 전기적 요구 사항을 함께 확인해야 합니다.

1. 장기 및 단기 온도 요구 사항

사용 가능한 장기 작동 온도 등급은 90℃, 180℃, 200℃입니다. 선택한 구성에 따라 단기 최고 온도는 250℃ ~ 280℃에 도달할 수 있습니다. 실리콘 고무와 FEP 불소수지 버전은 -60℃까지 견딜 수 있습니다. 선택한 등급은 장비의 실제 온도 프로파일과 일치해야 합니다.

2. 제어 및 모니터링 회로의 전기적 성능

무산소 구리 도체는 제어 및 모니터링 신호에 필요한 전기 경로를 제공하고, 절연 저항 및 내전압은 측정 가능한 전기 성능 지표를 제공합니다. 전자기 간섭이 우려되는 경우 구리 편조 또는 구리 테이프 차폐를 지정할 수 있습니다.

3. 산업 근로 조건에 대한 저항

고온 영역에는 기름, 습기, 먼지, 산성 또는 알칼리성 물질이 포함될 수도 있습니다. 따라서 외장은 실제 주변 매체에 따라 선택되어야 합니다. 다양한 온도 및 환경 노출 조합에 대해 실리콘 고무, 불소수지 및 니트릴 외장 옵션을 고려할 수 있습니다.

4. 장비 주변에 유연한 설치 가능

다중 연선 도체 구조는 산업 기계, 제어 캐비닛 및 열 장비 주변의 유연한 라우팅을 지원합니다. 코어 수량, 도체 단면적 및 전체 케이블 구성은 사용 가능한 설치 공간 및 회로 요구 사항과 일치해야 합니다.

일반적인 산업 응용 분야

이 케이블은 온도 상승이 케이블 선택에 영향을 미치는 산업 환경의 제어, 모니터링 및 신호 회로에 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.

●야금 및 금속 가공 장비

●열처리 라인 및 열처리 장비

●공업용로 및 난방시스템

●고온 생산 기계

●산업용 제어 캐비닛 및 장비 연결

●온도 모니터링 및 제어 회로

●기름, 습기, 먼지 또는 부식성 산업용 매체에 노출된 장비

품질 관리 및 기술 검증

산업용 케이블 조달의 경우 제품 검증은 측정 가능한 구조 및 전기 매개변수에 중점을 두어야 합니다. 주요 항목에는 도체 재료, 도체 단면적, 코어 수량, 절연 재료, 외장 구조, 정격 전압, 절연 저항, 도체 저항 및 내전압이 포함됩니다.

생산 검사에는 해당 제품 사양에 따라 치수 검사, 도체 저항 테스트, 절연 저항 테스트 및 상용 주파수 내전압 테스트가 포함될 수 있습니다. 엔지니어링 및 수출 주문의 경우, 요구되는 사양 및 프로젝트 조건에 따라 기술 문서 및 테스트 기록을 확인할 수 있습니다.

주문하기 전에 무엇을 확인해야 합니까?

고온 제어 케이블 사양의 경우 견적 또는 생산 전에 다음 정보를 확인해야 합니다.

●지속적인 작동 온도 및 가능한 단기 피크 온도

●필요한 도체 단면적 및 코어 수

●정격 전압 및 전기적 성능 요구 사항

●구리 편조 또는 구리 테이프 차폐가 필요한지 여부

●필수 외장재 및 내환경성

●기름, 산, 알칼리, 습기, 먼지 또는 부식성 매체에 노출

●요구되는 난연성 또는 난연성 성능

●케이블 길이, 포장 및 기술 문서 요구 사항

FAQ

1. 이 고온 제어 케이블은 어떤 온도를 지속적으로 견딜 수 있습니까?

사용 가능한 장기 작동 온도 등급에는 90℃, 180℃ 및 200℃가 있습니다. 선택한 구성에 따라 단기 최고 온도는 250℃ ~ 280℃에 도달할 수 있습니다. 실리콘 고무 및 FEP 불소수지 버전은 -60℃까지의 저온에도 견딜 수 있습니다.

2. 어떤 도체 재료가 사용됩니까?

도체는 다중 가닥의 유연한 구조로 고순도 무산소 구리를 사용합니다. 나열된 기술 사양에 따라 사용 가능한 도체 단면적은 0.5mm² ~ 10mm²입니다.

3. 차폐를 추가할 수 있나요?

예. 선택적 차폐에는 구리선 편조 또는 구리 테이프 포장이 포함되며 지정된 차폐 적용 범위는 80% 이상입니다. 차폐 구조는 제어 시스템 및 전자파 환경에 따라 선택할 수 있습니다.

4. 케이블 코어, 단면적, 차폐 및 난연성 등급을 맞춤 설정할 수 있습니까?

예. 나열된 구조는 2~61개의 코어와 0.5mm²~10mm²의 도체 단면적을 지원합니다. 차폐, 피복 재료, 난연성 또는 내화성 요구 사항 및 케이블 길이는 응용 분야 및 기술 사양에 따라 확인할 수 있습니다.

5. 케이블은 오일, 산, 알칼리 노출에 적합한가요?

사용 가능한 피복 옵션에는 실리콘 고무, 불소수지, 니트릴 피복 화합물 및 내열성 PVC가 포함됩니다. 오일, 산, 알칼리, 습기 또는 부식성 매체가 존재하는 경우 실제 작업 환경에 따라 외장재를 선택해야 합니다.

6. 대량 해외 무역 주문에는 어떤 정보가 필요합니까?

필요한 도체 단면적, 코어 수량, 작동 온도, 정격 전압, 차폐 요구 사항, 피복 재료, 케이블 길이, 적용 환경 및 적용 가능한 기술 표준을 제공하십시오. 이러한 세부 사항을 통해 견적 전에 케이블 구성 및 생산 사양을 확인할 수 있습니다.
