난연성 XLPE 구리 제어 케이블

난연성 보호 및 신뢰할 수 있는 신호 전송이 필요한 산업용 제어 회로의 경우 Qiancheng 난연성 XLPE 구리 제어 케이블은 실용적인 배선 옵션을 제공합니다. XLPE 단열재 및 난연성 외장은 산업 장비, 화재 방지 시스템 및 신에너지 설비와 관련된 응용 분야에서 지속적인 서비스를 위해 설계되었습니다. 일상적인 주문에는 표준 케이블 사양을 제공할 수 있으며, 프로젝트 기반 및 대량 조달을 위해 견적, 검사 및 맞춤형 생산이 가능합니다.

문의 보내기

제품 설명

제품 모델: ZR(ZA, ZB, ZC)-KYJV, ZR(ZA, ZB, ZC)-KYJVP 등

난연성 XLPE 구리 제어 케이블은 화염 전파를 제한해야 하는 저전압 제어 및 신호 회로에 사용됩니다. 표준 구조는 XLPE 절연체와 난연성 외부 피복을 갖춘 무산소 구리 도체와 다양한 배선 요구 사항에 사용할 수 있는 단선 또는 유연한 도체 구성을 결합합니다. 차폐 및 보호 버전은 전자기 간섭이나 기계적 보호도 고려해야 하는 설치 범위로 확장됩니다.

XLPE 절연체는 90°C의 최대 장기 작동 온도에 맞게 지정되었으며, 케이블은 다중 코어 수 및 도체 단면적을 갖춘 450/750V 구성으로 제공됩니다. Z(A, B, C) 난연 등급, 차폐, 외장 및 특수 길이는 제어 회로 및 배치 조건에 따라 선택할 수 있습니다.

Flame Retardant XLPE Copper Control Cable

제품 사양, 치수 및 기술 매개변수 표

매개변수 카테고리	매개변수 항목	기술 지표	보충 노트
적용규격	국가표준	GB/T 9330, GB/T 19666	—
기본 전기 매개변수	정격전압	450/750V	저전압 제어 및 장비 신호 전송 전용
도체 사양	도체 재료	99.99% 고순도 무산소동	1종 단선 경질 도체 및 5종 연선 유연 도체
도체 사양	표준 도체 단면적	0.75, 1.0, 1.5, 2.5, 4, 6mm²	—
도체 사양	표준 코어 시리즈	2, 3, 4, 5, 7, 10, 14, 19, 24, 37, 61 코어	특수 코어 수에 대한 맞춤형 생산이 지원됩니다.
케이블 구조 재료	단열재	XLPE 가교 폴리에틸렌	장기 작동 온도: 90°C; 단기 과부하 허용 범위: 130°C
케이블 구조 재료	외장재	난연성 PVC 또는 폴리에틸렌(폴리올레핀)	화염확산을 억제하는 명백한 자기소화성
난연성 성능	난연성 등급	선택 Z(A, B, C)	GB/T 19666에 지정된 번들 난연성 요구 사항(A, B, C)을 충족합니다.
전기 성능 표시기	완제품 내전압 시험	3000V/5분, 고장 없음	배송 전 100% 전체 품목 검사
환경 작동 매개변수	장기 작동 온도	최대. 90°C	PVC 케이블보다 온도 저항이 20°C 더 높습니다. 노화율 65% 감소
환경 작동 매개변수	최소 부설 온도	≥0°C	맞춤형 내한성 버전으로 -30°C에서 직접 시공 가능
배치 치수(최소 굽힘 반경)	비무장 ZR-KYJY/ZR-KYJYR	≥6 × 케이블 외경	케이블 트레이, 실내 도관 라우팅 및 케이블 트렌치의 고정 배선용
배치 치수(최소 굽힘 반경)	차폐 난연 ZR-KYJYP	≥8 × 케이블 외경	전자기 간섭 방지 성능을 위한 구리 편조 차폐 적용 범위 ≥80%
배치 치수(최소 굽힘 반경)	기갑 난연제 ZR-KYJV22 또는 ZR-KYJY23	≥12 × 케이블 외경	이중층 강철 테이프 갑옷; 직접 매설에 적합하고 설치류 방지 및 압축 저항성
선택적 파생 모델	업그레이드된 기능 버전	차폐형, 강철테이프 장갑형, WDZ 저연 난연형	터널, 병원, 쇼핑몰 등 점유량이 많은 현장용
공급 차원 매개변수	표준 배송 기간	사용자 요구 사항에 따라 맞춤 설정 가능	어떤 길이에도 맞춤 절단; 길이 공차 ±0.5%
공급 차원 매개변수	핵심 식별	녹색-노란색 접지 코어가 있는 다양한 색상의 코어	시공 오류를 줄이기 위한 손쉬운 현장 코어 식별
공급 차원 매개변수	포장	플라스틱 필름 포장 + 플라스틱 릴 / 훈증 소독된 목재 릴	완전한 테스트 보고서가 첨부된 수출 주문용 훈증 소독된 목재 릴

구축 및 성능

1. 고온 제어 배선용 XLPE 절연체

단열 시스템은 기존 PVC 단열재가 아닌 가교 폴리에틸렌을 기반으로 합니다. 제공된 사양에 따르면 XLPE 레이어의 최대 장기 작동 온도는 90°C이고 단기 과부하 허용 오차는 130°C입니다. 이는 케이블의 작동 온도가 더 높을 수 있는 제어 장비 및 전기 설비에 적합한 구조를 만듭니다.

2. 제어 및 신호 회로용 구리 도체

도체 사양에는 99.99%의 고순도 무산소 구리가 포함되며, 클래스 1 단선 도체와 클래스 5 연선 유연성 도체를 사용할 수 있습니다. 견고한 구조와 유연한 구조 중에서 선택할 수 있는 방법은 배선 방법, 단자 배열 및 설치 공간에 따라 결정됩니다.

3. 난연성 외장 및 선택적 보호 장치

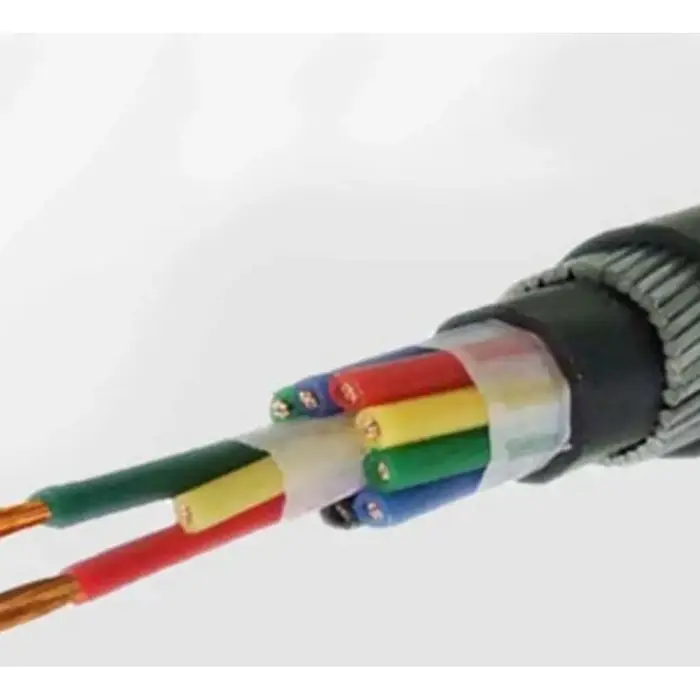

외피는 난연성 PVC 또는 폴리에틸렌(폴리올레핀)일 수 있으며 Z(A, B, C) 난연성 등급도 제공됩니다. 차폐형 ZR-KYJYP 및 장갑형 ZR-KYJV22 또는 ZR-KYJY23 구성은 추가 설치 요구 사항을 해결합니다. 차폐는 전자기 간섭을 제어해야 하는 경우와 관련이 있으며 강철 테이프 갑옷은 지정된 배치 조건에 대한 기계적 보호를 제공합니다.

Flame Retardant XLPE Copper Control Cable

설치를 위한 케이블 구성 선택

적절한 구성은 도체 크기 이상의 요소에 따라 달라집니다. 코어 수량은 제어 또는 신호 회로의 수와 일치해야 하며, 도체 클래스는 설치 방법과 일치해야 합니다. 케이블 트레이 및 실내 고정 배선의 경우 비보호 구조로 충분할 수 있습니다. 차폐 버전은 전자기 간섭의 영향을 받는 회로에 고려될 수 있는 반면, 보호 버전은 케이블이 기계적 압력 또는 직접 매설 조건에 노출되는 설치에 적합합니다.

연기 및 할로겐 감소 특성이 필요한 프로젝트의 경우 사용 가능한 WDZ 저연 난연 버전을 별도로 지정해야 합니다. 라우팅 중에는 최소 굽힘 반경도 고려해야 합니다. 제공된 데이터에는 비외장 버전의 경우 케이블 외경의 ≥6배, 차폐 버전의 경우 ≥8배, 장갑 버전의 경우 ≥12배가 나와 있습니다.

일반적인 응용 분야

1. 화재 예방 및 건물 제어 시스템

난연성 XLPE 제어 케이블은 소방 장비, 건물 자동화 및 관련 전기 시스템용 저전압 제어 회로에 통합될 수 있습니다. 코어 수량과 도체 크기는 전체 케이블 직경만으로 선택하기보다는 제어 장비 및 회로 배열에 맞춰야 합니다.

2. 태양광 및 에너지 저장 장비

제어 캐비닛, 인버터 관련 장비 및 에너지 저장 시스템에는 제한된 설치 영역 내에 여러 개의 저전압 신호 및 제어 회로가 포함될 수 있습니다. XLPE 절연체는 실제 케이블 사양 및 작동 조건에 따라 일반적으로 저온 응용 분야에 사용되는 PVC 제어 케이블보다 더 높은 지정된 작동 온도 범위를 제공합니다.

3. 산업 자동화 및 공정 장비

케이블 제품군은 모터, 펌프, 팬, 공작 기계, PLC 캐비닛 및 기타 산업 장비와 관련된 제어 회로에 사용할 수 있습니다. 유연한 도체 버전은 라우팅에 더 큰 케이블 유연성이 필요한 경우 유용하며, 전자기 간섭에 노출되는 신호 회로에는 차폐 구조를 고려할 수 있습니다.

4. 지하 유틸리티 및 인프라 설치

Armored ZR-KYJV22 및 ZR-KYJY23 구성은 지정된 직접 매립 응용 분야를 포함하여 추가적인 기계적 보호가 필요한 설치에 대한 옵션을 제공합니다. 비보호 버전은 설치 방법을 통해 기계적 보호가 이미 제공되는 케이블 트레이, 실내 도관 및 케이블 트렌치에 사용할 수 있습니다.

5. 전력 장비 및 수출 지향 프로젝트

변전소, 발전소, 전기 장비 및 해외 프로젝트의 경우 필요한 케이블 사양은 프로젝트 표준, 전압 등급, 설치 방법 및 문서 요구 사항에 대해 확인되어야 합니다. 제품 문서, 테스트 기록 및 릴 포장은 프로젝트 납품 요구 사항에 따라 준비될 수 있습니다.

Flame Retardant XLPE Copper Control Cable

주문 전 기술 검증

제어 케이블 프로젝트의 경우 생산 전에 확인해야 할 가장 유용한 정보는 필요한 전압, 도체 등급, 단면적, 코어 수, 난연성 등급 및 배치 환경입니다. 전자기 간섭이나 기계적 보호가 설치 요구 사항의 일부인 경우 차폐 또는 장갑을 지정해야 합니다.

제공된 기술 데이터에는 0.75~6mm² 도체 단면적과 2~61개 코어의 표준 코어 구성이 포함됩니다. 배송 길이는 맞춤 설정할 수 있으며, 케이블 식별에는 녹색-노란색 접지 코어가 있는 다양한 색상의 코어가 사용됩니다. 수출 주문의 경우 포장에는 배송 요구 사항에 따라 플라스틱 릴 또는 훈증 소독된 목재 릴이 포함될 수 있습니다.

FAQ

1. 이 케이블에는 어떤 표준이 지정되어 있습니까?

제공된 제품 사양에는 GB/T 9330 및 GB/T 19666이 해당 국가 표준으로 나열되어 있습니다. 프로젝트에 추가 인증, 테스트 보고서 또는 수출 문서가 필요한 경우 생산 전에 필요한 문서 목록을 확인해야 합니다.

2. XLPE 단열재에는 어떤 온도 범위가 지정되어 있습니까?

기술 데이터에는 최대 장기 작동 온도 90°C와 단기 과부하 허용 범위 130°C가 명시되어 있습니다. 표준 최소 부설 온도는 ≥0°C이며, 내한성 버전은 -30°C에서 직접 시공할 수 있도록 등록되어 있습니다.

3. 어떤 도체 크기와 코어 구성을 사용할 수 있습니까?

표준 도체 단면적은 0.75, 1.0, 1.5, 2.5, 4 및 6mm²입니다. 표준 코어 구성에는 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 및 61개의 코어가 포함되며, 맞춤형 생산에 사용할 수 있는 특수 코어 개수도 있습니다.

4. 언제 차폐 버전이나 장갑 버전을 지정해야 합니까?

제어 회로에 전자기 간섭 보호가 필요한 경우 차폐형 ZR-KYJYP를 고려할 수 있습니다. Armored ZR-KYJV22 또는 ZR-KYJY23은 지정된 직접 매립 응용 분야를 포함하여 추가적인 기계적 보호가 필요한 배치 조건을 위해 고안되었습니다. 굽힘 반경 요구 사항은 이러한 구조마다 다릅니다.
