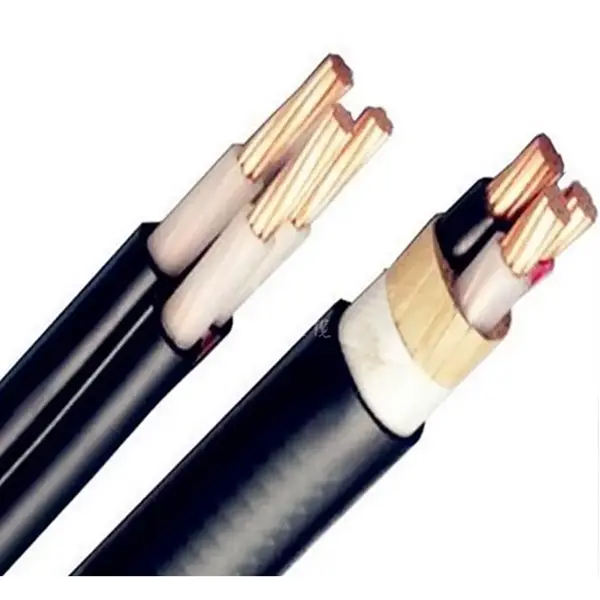

XLPE 구리 제어 케이블

China Qiancheng에서 제조한 XLPE 구리 제어 케이블은 고성능, 내구성 및 CE 인증을 받았습니다. 고순도 구리 도체와 가교 폴리에틸렌 절연체로 제작되어 안정적인 전도성과 탁월한 노화 방지 성능을 제공합니다. 신에너지, 산업 및 건축 프로젝트의 전기 제어 배선에 적합합니다. 완전한 사양의 재고가 충분합니다. 공장 직접 공급은 대량 맞춤화를 지원합니다. 안정적인 전기적 성능과 장기간 서비스를 위한 낮은 고장률이 특징입니다.

문의 보내기

제품 설명

제품 모델: KYJV, KYJVP, KYJV22, KYJY 등

XLPE 구리 제어 케이블은 절연 시스템이 높은 작동 온도를 수용해야 하는 저전압 제어, 계측 및 신호 회로에 사용됩니다. 표준 구조는 XLPE 절연체 및 PVC 외피를 갖춘 고순도 무산소 구리 도체와 다양한 설치 조건에 사용할 수 있는 비장갑, 차폐 및 강철 테이프 외장 구성을 결합합니다.

제공된 기술 데이터에는 정격 전압 450/750V, 최대 장기 작동 온도 90°C, 표준 도체 단면적 0.75~6mm²가 명시되어 있습니다. 회로 및 배치 방법에 따라 케이블은 단선 또는 유연한 도체, 다중 코어 구성, 차폐, 외장 또는 WDZ 저연 제로 할로겐 구조로 제공될 수 있습니다.

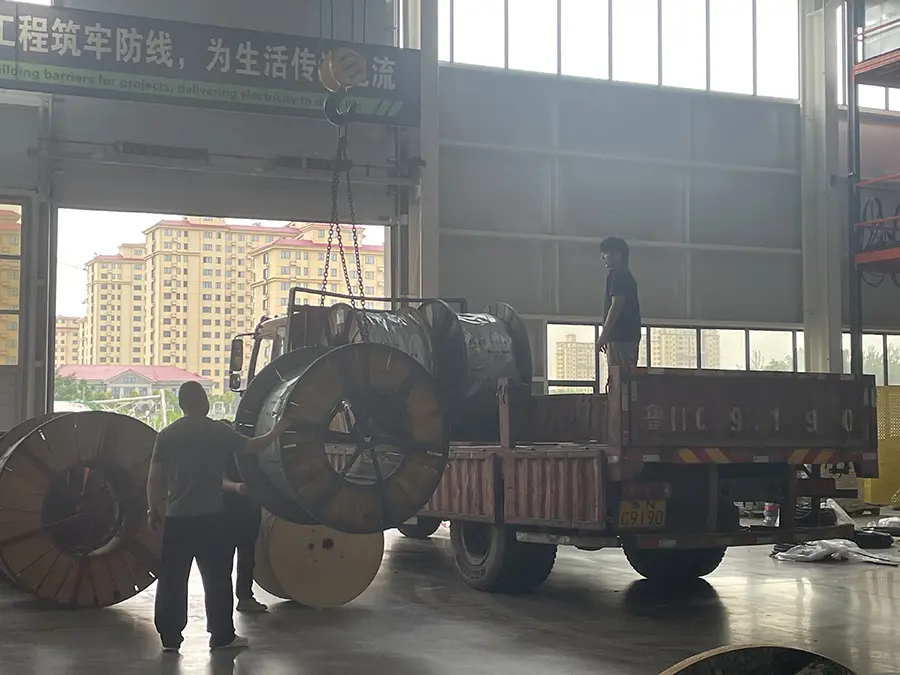

XLPE Copper Control Cable

제품 사양, 치수 및 기술 매개변수 표

매개변수 카테고리	매개변수 항목	기술 지표	보충 노트
적용규격	국가표준	GB/T 9330	국내 프로젝트 수락 및 수출 무역을 위해; 완전한 CMA 테스트 보고서를 사용할 수 있습니다.
기본 전기 매개변수	정격전압	450/750V	저전압 장비 제어, 계측기 신호 및 계전기 보호 회로 전용
도체 사양	도체 재료	99.99% 고순도 무산소동	KYJV용 클래스 1 단선 도체; KYJVR용 클래스 5 유연성 도체
도체 사양	표준 도체 단면적	0.75, 1.0, 1.5, 2.5, 4, 6mm²	전체 공칭 단면적 및 정확한 길이; 각 배치에 대해 측정된 도체 저항 기록
도체 사양	표준 코어 시리즈	2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 코어	특수 코어 수량에 대한 맞춤형 생산이 지원됩니다.
케이블 구조 재료	단열재	XLPE 가교 폴리에틸렌	장기 작동 온도: 90°C; 단기 과부하 허용 범위: 130°C
케이블 구조 재료	외부 피복 재료	PVC 폴리염화비닐	범용형; 업그레이드된 옵션으로 제공되는 WDZ 저연 무할로겐 보호관
전기 성능 표시기	20°C에서의 절연 저항	≥1000MΩ·km	습한 지하 매설에도 단열성능 저하 없이 안정적으로 유지
전기 성능 표시기	완제품 내전압 시험	3000V/5분, 고장 없음	숨겨진 절연 파괴 위험을 제거하기 위해 배송 전 100% 전체 검사
환경 작동 매개변수	장기 작동 온도	최대. 90°C	PVC 케이블에 비해 온도 저항이 20°C 더 높습니다. 노화 속도 크게 감소
환경 작동 매개변수	최소 부설 온도	≥0°C	맞춤형 내한성 버전으로 -30°C에서 직접 설치 가능
배치 치수(최소 굽힘 반경)	비무장 KYJV/KYJVR	≥6 × 케이블 외경	케이블 트레이, 실내 도관 배선 및 케이블 트렌치의 고정 배선용
배치 치수(최소 굽힘 반경)	차폐형 KYJVP	≥8 × 케이블 외경	구리 편조 차폐 적용 범위 ≥80%로 전자기 간섭 차단
배치 치수(최소 굽힘 반경)	강철테이프 장갑 KYJV22	≥12 × 케이블 외경	이중층 강철 테이프 갑옷; 직접 지하 매설에 적합하며 설치류 방지 및 압축 방지 기능이 있습니다.
선택적 파생 모델	업그레이드된 기능 버전	차폐형, 장갑형, WDZ 저연 제로할로겐형	터널, 병원, 쇼핑몰 등 유동인구가 많은 장소에 적합
공급 차원 매개변수	표준 배송 기간	고객 요구 사항에 따라 맞춤 설정 가능	어떤 길이에도 맞춤 절단; 길이 공차 ±0.5%
공급 차원 매개변수	핵심 식별	녹색-노란색 접지 코어가 있는 다양한 색상의 코어	명확한 식별로 현장 배선 오류 감소
공급 차원 매개변수	포장	플라스틱 필름 포장 + 플라스틱 릴 / 훈증 소독된 목재 릴	수출 주문용 훈증 목재 릴, 전체 테스트 및 CE 인증 문서 첨부

구조 및 전기적 특성

1. XLPE 단열재

가교 폴리에틸렌은 1차 절연층을 형성합니다. 제공된 사양에 따르면 최대 장기 작동 온도는 90°C이고 단기 과부하 허용 범위는 130°C입니다. 이 온도 범위는 제어 장치가 일반 PVC 절연 배선의 일반적인 조건 이상으로 작동할 수 있는 경우 XLPE 절연을 고려해야 하는 주요 이유 중 하나입니다.

2. 구리 도체 옵션

도체는 99.99%의 고순도 무산소동을 사용하였습니다. KYJV는 클래스 1 단선 도체를 사용하는 반면, KYJVR은 클래스 5 유연성 도체를 사용합니다. 따라서 도체 구성은 추가 유연성이 필요한 고정 배선이나 설치에 적합할 수 있습니다.

3. PVC 외피 및 기능성 변형

표준 외부 피복은 PVC이며 업그레이드 옵션으로 WDZ 저연 무할로겐 버전을 사용할 수 있습니다. 차폐형 KYJVP는 구리 편조 차폐를 추가하는 반면, KYJV22는 추가적인 기계적 보호가 필요한 응용 분야에 강철 테이프 갑옷을 사용합니다. 이러한 변형을 사용하면 모든 프로젝트에 대해 하나의 구성을 사용하는 대신 케이블 구성을 주변 설치에 맞출 수 있습니다.

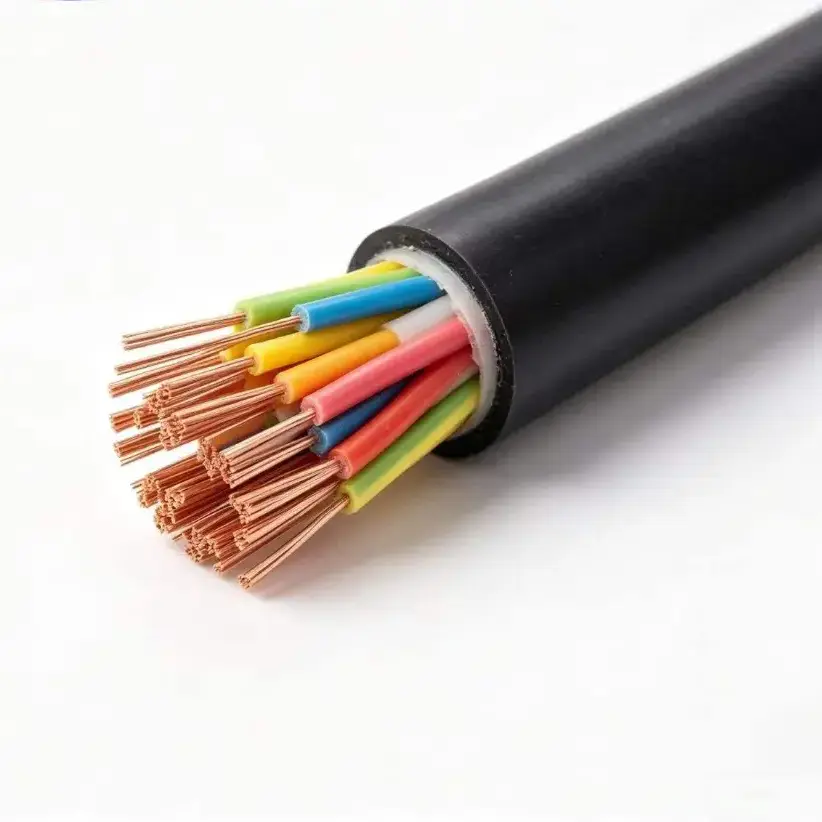

XLPE Copper Control Cable

올바른 구성 선택

코어 수량은 케이블이 제공하는 제어, 계측 또는 보호 회로의 수와 일치해야 합니다. 표준 범위는 2~61개의 코어를 포함하며 도체 단면적은 0.75~6mm²입니다. 필요한 도체 크기는 심수만으로 선택하기보다는 회로 부하, 허용 전압 강하 및 설치 조건을 고려하여 결정해야 합니다.

설치 조건에 따라 추가 보호가 필요한지 여부가 결정됩니다. 비보호 KYJV 또는 KYJVR은 케이블 트레이, 실내 도관 및 고정 케이블 트렌치 배선용으로 설계되었습니다. KYJVP는 전자기 간섭이 우려되는 경우 고려될 수 있는 반면, KYJV22는 강철 테이프 외장 및 기계적 보호가 필요한 특정 설치용으로 고안되었습니다. 제공된 최소 굽힘 반경 값도 라우팅 중에 고려해야 합니다.

일반적인 응용 분야

1. 에너지 및 전기 장비

이 케이블은 PV 장비, 에너지 저장 시스템, 인버터, 전기 캐비닛 및 관련 장비와 관련된 저전압 제어 및 신호 배선에 사용할 수 있습니다. XLPE 단열재는 주변 온도 또는 장비 온도가 이 수준의 단열 성능을 요구하는 설치에 대해 지정된 90°C 장기 작동 온도 범위를 제공합니다.

2. 산업 자동화

공작 기계, 펌프, 팬, PLC 시스템 및 프로세스 장비용 제어 캐비닛에는 다양한 도체 및 설치 구성을 갖춘 멀티 코어 제어 배선이 필요할 수 있습니다. 유연한 도체 버전은 장비 터미널 및 캐비닛 주변의 라우팅을 단순화할 수 있으며, 전자기 간섭을 해결해야 하는 회로에는 차폐 버전을 사용할 수 있습니다.

3. 도시 및 건물 인프라

케이블 제품군은 지하 유틸리티 터널, 케이블 트렌치, 건물 전기 시스템 및 기타 고정 저전압 제어 설치에 사용할 수 있습니다. 케이블이 추가적인 기계적 부하에 노출되거나 직접 매립 구조가 필요한 경우 장갑 KYJV22 구성은 다른 설치 옵션을 제공합니다.

4. 전력 시스템 제어 및 보호

변전소, 발전소, 배전실 및 전기 장비의 저전압 2차 회로는 신호 획득, 연동 및 장비 제어를 위해 멀티 코어 제어 케이블을 사용할 수 있습니다. 최종 모델은 회로 기능, 도체 크기, 차폐 요구 사항 및 설치 방법과 일치해야 합니다.

5. 장비 및 엔지니어링 프로젝트 수출

수출 지향형 전기 장비 및 엔지니어링 프로젝트의 경우 생산 전에 해당 프로젝트 요구 사항에 대해 케이블 사양을 확인해야 합니다. 문서, 배송 길이, 릴 유형 및 필요한 검사 기록을 케이블 모델 및 구조와 함께 지정할 수 있습니다.

주문 전 기술 점검

프로젝트 견적의 경우 기본 정보에는 일반적으로 케이블 모델, 정격 전압, 도체 등급, 단면적, 코어 수량 및 필요한 길이가 포함됩니다. 케이블을 전자기 간섭을 생성하는 장비 근처에 배선하는 경우 차폐 요구 사항을 별도로 명시해야 합니다. 방어구의 필요성을 평가할 수 있도록 직접 매설 또는 노출 설치도 식별해야 합니다.

수출 주문의 경우 견적 단계에서 포장 및 문서가 확인되어야 합니다. 제공된 사양에는 맞춤형 배송 길이와 함께 플라스틱 릴과 훈증 소독된 목재 릴이 나열되어 있습니다. WDZ 저연 무할로겐 구조 또는 내한성 버전과 같은 특수 요구 사항도 생산 전에 지정해야 합니다.

FAQ

1. 이 케이블에는 어떤 표준이 지정되어 있습니까?

제공된 제품 데이터에는 GB/T 9330이 국가 표준으로 나열되어 있습니다. 해외 프로젝트에 추가 표준, 인증서 또는 검사 문서가 필요한 경우 해당 요구 사항은 대상 시장 및 프로젝트 사양에 따라 확인되어야 합니다.

2. 어떤 도체 크기와 코어 수량을 사용할 수 있습니까?

표준 도체 단면적은 0.75, 1.0, 1.5, 2.5, 4 및 6mm²입니다. 표준 코어 구성의 범위는 여러 중간 코어 수를 포함하여 2~61개 코어입니다. 프로젝트 요구사항에 따라 특별 코어 수량을 생산할 수 있습니다.

3. XLPE 단열재의 작동 온도는 얼마입니까?

제공된 기술 데이터에는 최대 장기 작동 온도 90°C와 단기 과부하 허용 범위 130°C가 명시되어 있습니다. 표준 최소 설치 온도는 ≥0°C이며, 내한성 버전은 -30°C에서 직접 설치하도록 나열되어 있습니다.

4. 차폐형 또는 장갑형 버전은 언제 필요합니까?

신호 또는 제어 회로에서 전자기 간섭을 제어해야 하는 경우 차폐형 KYJVP를 고려할 수 있습니다. Armored KYJV22는 지정된 직접 지하 매설을 포함하여 추가적인 기계적 보호가 필요한 설치 조건을 위해 설계되었습니다. 최소 굽힘 반경 요구 사항은 비장갑, 차폐 및 장갑 구조에 따라 다릅니다.

5. 배송 전에 어떤 전기 테스트가 지정됩니까?

제공된 사양에는 20°C에서 ≥1000MΩ·km의 절연 저항과 고장 없이 3000V/5분의 완제품 내전압 테스트가 나열되어 있습니다. 이 표에는 배송 전 전체 검사도 명시되어 있습니다. 모든 프로젝트별 검사 또는 제3자 테스트 요구 사항은 생산 전에 확인되어야 합니다.

6. 배송 길이와 케이블 구성을 맞춤 설정할 수 있나요?

예. 제공된 데이터에는 명시된 길이 공차가 ±0.5%인 맞춤형 배송 길이가 나열되어 있습니다. 프로젝트 요구 사항에 따라 특수 코어 수량, 유연한 도체 구조, 차폐, 외장, WDZ 저연 무할로겐 구조 및 내한성 버전을 지정할 수 있습니다.
