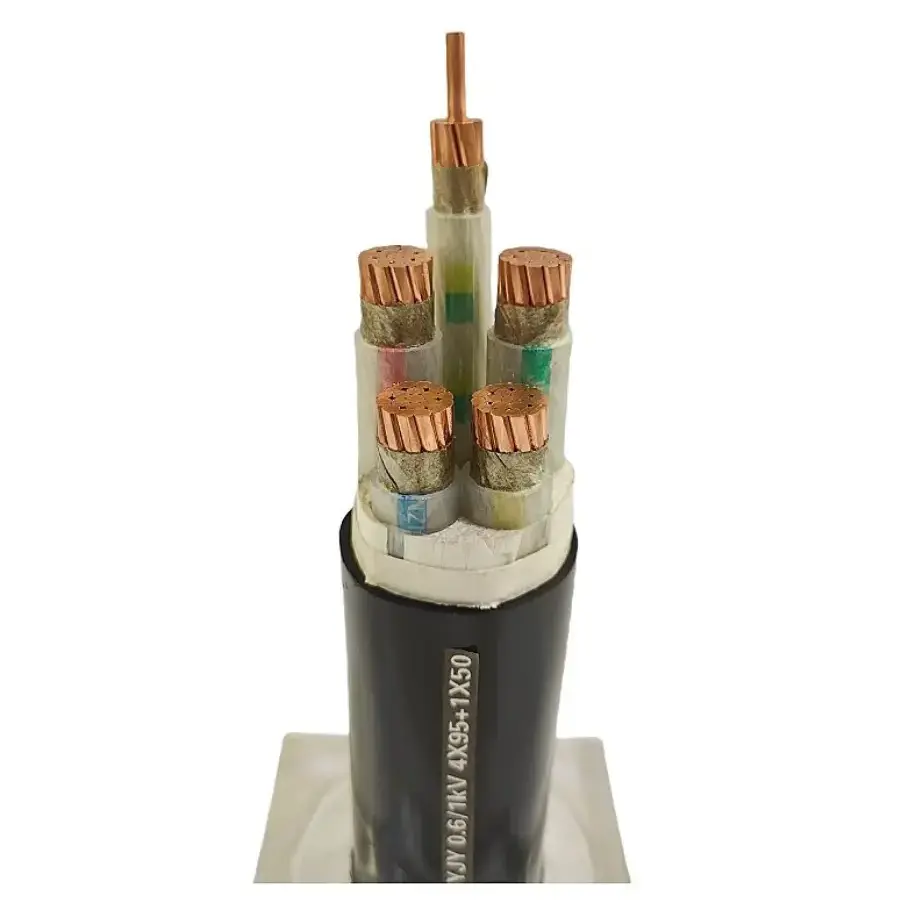

첸청지하 탄광 응용 분야의 저전압 전력 전송 및 장비 연결을 위한 탄광 전원 케이블을 제조합니다. 케이블은 XLPE 절연체를 갖춘 구리 도체를 사용하며 필요한 사양에 따라 단선 또는 연선 도체 구조로 생산될 수 있습니다. 도체 단면적, 절연 치수 및 전기 매개변수는 해당 제품 요구 사항에 따라 제어되며 배송 전에 치수 및 전기 검사가 수행됩니다.
지하 광산 전력 프로젝트의 경우 케이블 선택은 도체 크기 이상에 따라 달라집니다. 필요한 전압, 전류 전달 용량, 도체 구조, 설치 방법, 기계적 조건 및 해당 난연성 요구 사항을 함께 고려해야 합니다. Qiancheng은 케이블 사양이 실제 광산 배전 및 장비 연결 요구 사항에 일치할 수 있도록 다양한 도체 크기와 구성 옵션을 제공합니다.
도체는 고순도 구리로 만들어지며 단선 또는 연선 구조로 제공됩니다. 상세한 도체 구성에 대해 명시된 도체 단면적 범위는 1.5~120mm²이며, 아래 제품 치수 표에는 10mm²~300mm²의 사양이 나열되어 있습니다. 도체 구조는 사양에 따라 다르며 각 크기에 대해 정의된 최소 와이어 수, 도체 직경 및 XLPE 절연체 두께가 있습니다.
예를 들어, 1.5mm² 단일 코어 구성은 도체 외부 직경이 1.36±0.02mm인 반면, 1.5(B) 연선 구성은 도체 외부 직경이 1.56±0.02mm인 7개의 와이어를 사용합니다. XLPE 절연체 두께는 지정된 도체 크기에 따라 0.7mm에서 1.2mm까지 다양합니다.
| 공칭단면(mm²) | 도체 와이어의 최소 개수 | 도체 외경(mm) | XLPE 단열재의 공칭 두께(mm) | 단열재의 대략적인 외경(mm) | 20℃(Ω/km)에서 최대 도체 저항, 구리 |
|---|---|---|---|---|---|
| 10 | 6 | 3.90±0.10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5.00±0.10 | 1 | 7 | 1.15 |
| 25 | 6 | 6.10±0.10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7.10±0.10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8.20±0.15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9.80±0.15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11.60±0.15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13.20±0.15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14.80±0.20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16.80±0.20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19.40±0.20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22.00±0.25 | 2.4 | 26.8 |
표의 도체 저항 값은 나열된 구리 사양에 대해 20℃에서의 최대값입니다. 프로젝트 선택 시 단면만으로 선택하기보다는 필요한 부하 전류, 설치 조건, 허용 전압 강하 등을 고려하여 도체 단면을 선택해야 합니다.
| 목 | 사양 |
|---|---|
| 정격전압 | 채굴 요구 사항에 따라 맞춤화 |
| 전류용량 | 도체 단면적과 일치 |
| 도체 저항 | 20℃(구리)에서 최대값을 엄격하게 제어합니다. 치수 매개변수 표를 참조하세요. |
| 절연저항 | XLPE 소재로 높은 절연저항 |
| 내전압 | 배송 전 전체 내전압 테스트 통과 |
| 작동 주파수 | 50/60Hz |
| 도체 재료 | 고순도 구리 |
| 도체 구조 | 솔리드 / 좌초 |
| 단면적 | 1.5~120mm² |
| 도체 직경 | 엄격한 공차 관리 |
| 도체 와이어 수 | 다양한 사양을 위한 1 / 6 / 7 / 12 / 15 / 18 전선 |
절연 시스템은 케이블 사양에 따라 공칭 절연 두께가 0.7~1.2mm인 XLPE(교차결합 폴리에틸렌)를 사용합니다. 절연체의 대략적인 외경은 3.0~15.8mm이며, 전체 완성 케이블 직경은 최종 케이블 구조에 따라 달라집니다.
| 성능 항목 | 지정된 값 또는 요구 사항 |
|---|---|
| 최대 도체 작동 온도 | 90℃ |
| 단락 온도 | 250℃ |
| 난연성 | 지하 광산용 난연 등급 선택 가능 |
| 기계적 성능 | 지하 매립에 적합한 인장 및 내마모성 |
난연성 구조는 추가적인 난연성 성능이 요구되는 프로젝트의 지하 광산 용도로 지정될 수 있습니다. 광산 설치 환경 및 프로젝트 사양에 따라 적용 가능한 케이블 등급 및 테스트 요구 사항을 확인해야 합니다.
첸청의 생산 공정에는 구리 원료 드로잉, 도체 연선, XLPE 압출 및 완성된 케이블 테스트가 포함됩니다. 도체 치수, 절연 치수 및 전기적 특성은 해당 사양에 따라 생산 및 최종 검사 중에 확인됩니다.
배송 전에 케이블은 필수 내전압 테스트를 포함하여 전기 및 치수 검사를 거칩니다. Qiancheng은 해당 사양에 대한 치수 및 기술 매개변수 보고서와 함께 공장 테스트 인증서를 제공할 수 있습니다. 이러한 기록은 프로젝트 구매자와 기술 팀이 합의된 제품 매개변수에 대해 제공된 케이블을 확인하는 데 도움이 됩니다.
원료 구리 재료 및 와이어 드로잉 생산 사진은 제조 정보의 일부로 제공됩니다. Qiancheng의 YouTube 채널을 통해 제품 시연 동영상을 제공하여 생산 및 제품 세부 정보를 확인할 수도 있습니다.
이 케이블은 지하 탄광 전원 공급 장치 및 광산 장비 전원 연결용으로 사용됩니다. 일반적인 선택 고려 사항에는 연결된 장비 부하, 필요한 도체 단면적, 정격 전압, 케이블 라우팅 조건, 기계적 노출 및 난연성 사양이 필요한지 여부가 포함됩니다.
기본 전원 공급 장치가 아닌 제어 및 신호 전송과 관련된 응용 분야의 경우 Qiancheng은 또한 다음을 제공합니다.제어 케이블. 가공 송전 프로젝트의 경우 ACSR 가공 케이블은 Qiancheng에서 제공하는 또 다른 제품 카테고리입니다.
탄광 전원 케이블을 지정할 때 생산 전에 다음 정보를 확인해야 합니다.
이러한 세부 정보를 제공하면 주문이 확정되기 전에 실제 광산 배전 또는 장비 연결 요구 사항과 비교하여 케이블 사양을 확인할 수 있습니다.
