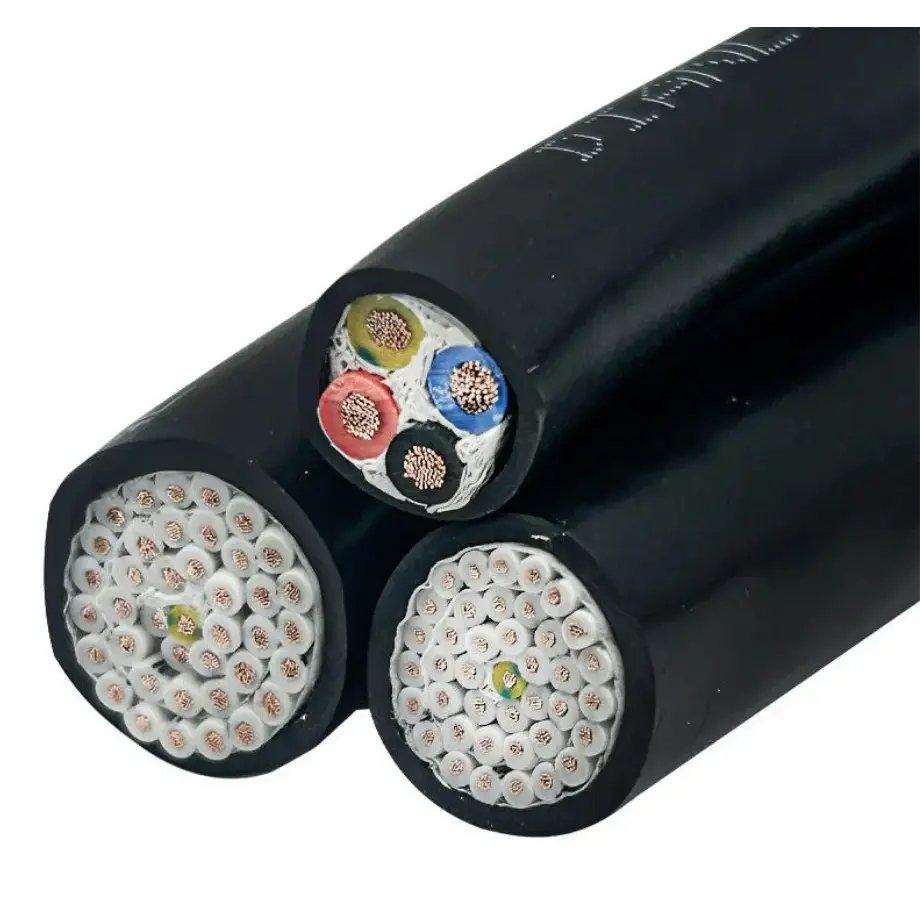

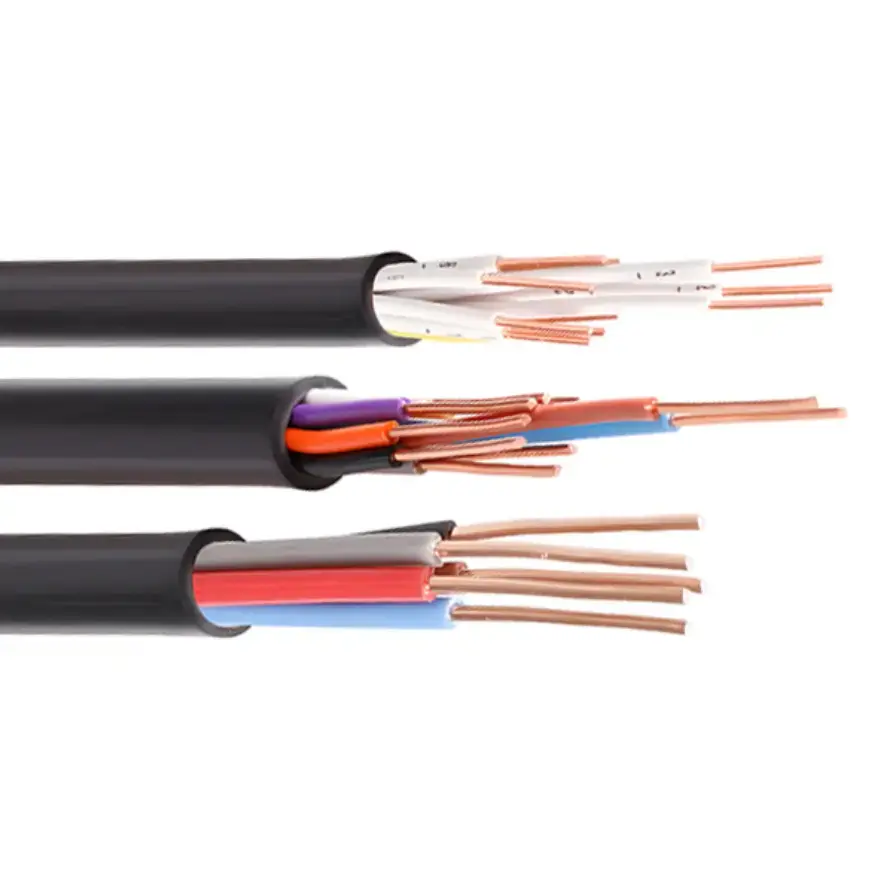

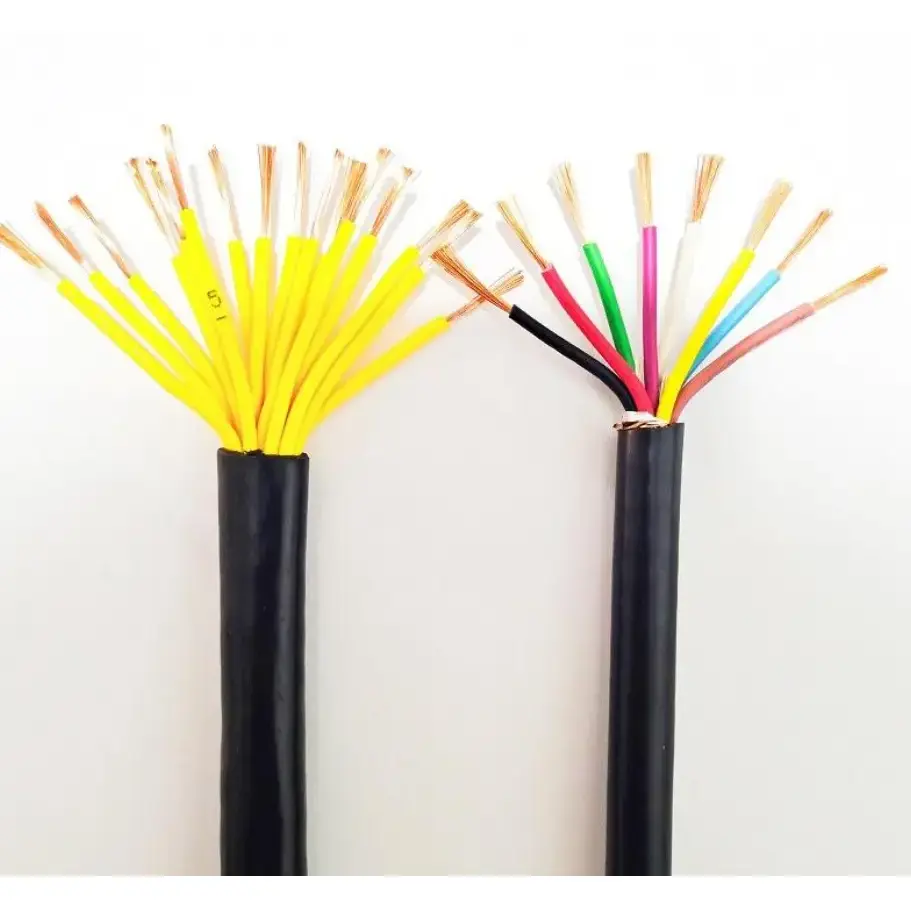

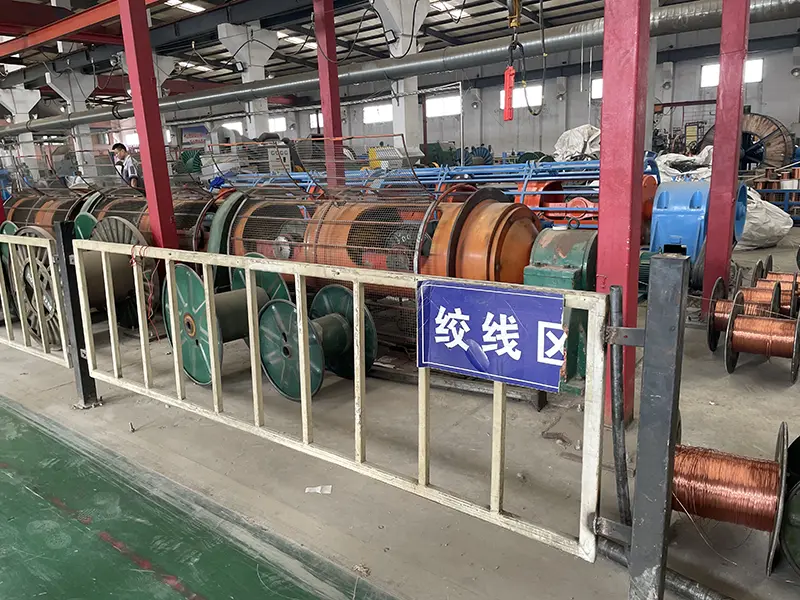

구리 PVC 제어 케이블

기본 제품 모델: KVV

구리 PVC 제어 케이블은 고순도 무산소 구리 도체와 PVC 절연체 및 저전압 제어, 모니터링 및 보조 회로용 보호 피복을 결합합니다. KVV 구조는 여러 제어 신호 또는 전기 기능을 동일한 케이블을 통해 라우팅해야 하는 고정 배선용으로 설계되었습니다. 장비 구성 및 설치 환경에 따라 도체 크기, 코어 수량, 차폐 및 외장을 선택할 수 있습니다.

산업 자동화, 전기 장비 및 건물 제어 시스템의 경우 이 케이블은 제어 캐비닛, 현장 장치, 모터, 센서 및 기타 보조 회로를 연결하기 위한 실용적인 멀티 코어 배선 옵션을 제공합니다. 적용 가능한 사양은 코어 수만으로는 확인되지 않고 회로 전압, 도체 단면적, 코어 수, 배치 방법 및 환경 조건에서 확인되어야 합니다.

제품 사양 치수 및 기술 매개변수 표

구조 및 전기적 특성

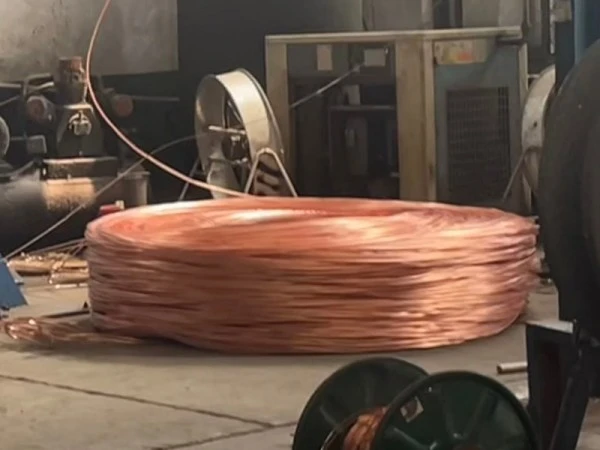

제어 및 보조 회로용 구리 도체

도체는 고순도 무산소 구리로 지정되며 단면적 옵션은 0.5~10mm²입니다. 제어 애플리케이션의 경우 도체 크기는 연결된 부하, 제어 전압, 허용 전압 강하 및 설치 거리와 일치해야 합니다. 2~61개 코어의 사용 가능한 코어 범위를 통해 하나의 케이블로 여러 제어 또는 모니터링 회로를 수용할 수도 있습니다.

PVC 절연 및 외장

PVC는 표준 KVV 구조에 대한 기본 전기 절연 및 외부 보호 기능을 제공합니다. 나열된 최대 장기 작동 온도는 70℃이며, 표에는 최소 0℃의 설치 주변 온도가 명시되어 있습니다. 이러한 제한을 벗어나는 설치 조건에서는 단순히 설치 방법을 변경하기보다는 해당 케이블 구조 및 재질 등급을 확인해야 합니다.

차폐 및 방어 옵션

가변 주파수 장비, 모터 또는 기타 전원 가까이에 설치된 제어 회로에는 추가 차폐가 필요할 수 있습니다. KVVP 및 KVVRP 구성은 지정된 적용 범위 속도로 편조 차폐를 사용할 수 있는 반면 KVVP2는 구리 테이프 포장을 사용합니다. 기계적 보호가 우선시되는 경우 KVV22 구조는 이중 강철 테이프 장갑을 추가합니다. 이러한 구성은 간섭 원인, 기계적 노출 및 설치 경로에 따라 선택해야 합니다.

케이블 선택에 영향을 미치는 설치 조건

설치 방법은 프로젝트에 필요한 케이블 구성과 직접적인 관계가 있습니다. 사양 표에 나열된 비외장 케이블의 최소 굽힘 반경은 케이블 외경의 6배인 반면, 외장 또는 구리 테이프 차폐 구조는 외경의 최소 12배가 필요합니다. 지정된 굽힘 반경을 유지하면 설치 중 절연체와 케이블 구조에 과도한 기계적 응력이 가해지는 것을 방지하는 데 도움이 됩니다.

직접 매설의 경우 나열된 최소 깊이는 0.7m이며 외부 기계적 손상에 대한 추가 보호가 제공됩니다. 여러 개의 케이블을 병렬로 설치할 경우 적절한 방열 공간을 유지해야 합니다. 이러한 세부 사항은 동일한 제어 케이블 사양이 여러 설치 영역에서 사용되는 경우 특히 중요합니다.

응용 시나리오

산업 자동화: 구리 PVC 제어 케이블은 여러 저전압 제어 기능을 연결해야 하는 PLC 제어 캐비닛, 생산 라인 장비, 기계 제어 회로 및 보조 신호 배선에 사용할 수 있습니다.

기계 및 전기 장비: 펌프, 팬, 압축기, 공작 기계, 냉동 장비 및 기타 전기 기계와 관련된 제어 및 피드백 회로에 적용됩니다.

건물 및 도시 시스템: 케이블 사양이 해당 회로 요구 사항과 일치하는 건물 자동화, 엘리베이터 제어, 화재 제어 장비, 가로등 제어 및 물 공급 또는 배수 시스템에 사용됩니다.

신에너지 장비: 전압, 온도 및 설치 조건이 해당 사양에 해당하는 경우 태양광 장비, 에너지 저장 시스템 및 충전 인프라 주변의 보조 제어 및 모니터링 회로에 사용할 수 있습니다.

운송 및 창고: 운반 시스템, 창고 장비 및 기타 전기로 작동되는 물류 시스템용 제어 회로에 적용됩니다. 간섭이나 기계적 노출로 인해 추가 보호가 필요한 경우 차폐 또는 장갑 구조를 고려할 수 있습니다.

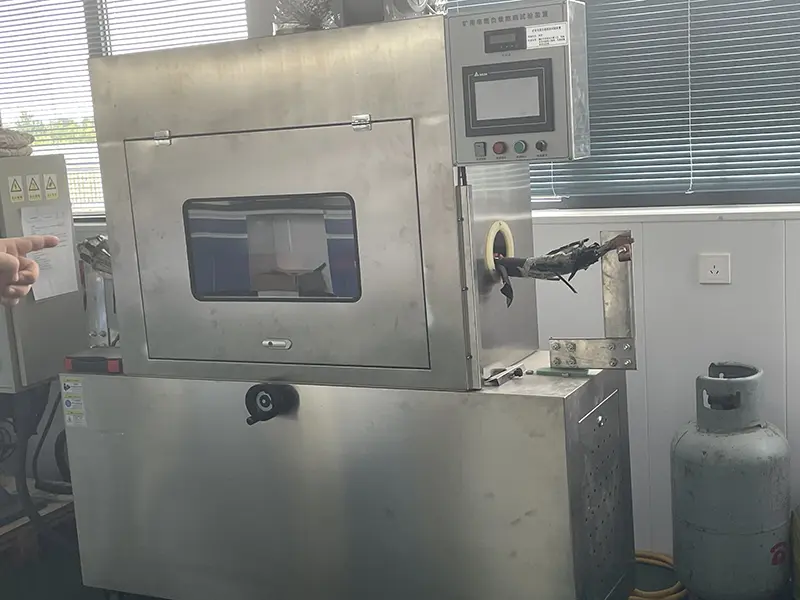

품질 및 사양 검증

기술 조달 또는 프로젝트 사양의 경우 구리 PVC 제어 케이블은 일반적인 제품 설명에만 의존하기보다는 측정 가능한 매개변수를 기준으로 확인해야 합니다. 관련 항목에는 도체 재료, 단면적, 코어 수량, 절연 저항, 내전압 성능, 굽힘 반경 및 선택한 차폐 또는 보호 구조가 포함됩니다.

제공된 사양에서는 GB/T 9330-2020을 참조 표준으로 식별하고 정격 전압, 저항, 절연 및 설치 요구 사항을 제공합니다. 수출 프로젝트의 경우 필수 IEC 표준, 테스트 문서 및 대상 시장 요구 사항을 생산 전에 별도로 확인해야 합니다. 차폐, 장갑 또는 내화 구조가 필요한 경우 구매 사양서에 정확한 모델을 명시해야 합니다.

적절한 사양을 선택하는 방법

회로의 전기적 기능부터 시작하여 케이블이 제어, 모니터링, 피드백 또는 보조 신호를 전달하는지 확인합니다. 그런 다음 필요한 도체 단면적과 코어 수량을 확인하십시오. 전기 간섭이 있는 프로젝트의 경우 차폐 구조를 고려하십시오. 기계적 보호가 중요한 노출된 경로의 경우 장갑 버전이 더 적합할 수 있습니다.

대규모 제어 시스템의 경우 추가 코어를 예약하면 향후 회로 변경에 대비한 용량을 제공할 수 있습니다. 표에는 10%-20% 예비 코어 제안이 나열되어 있으며 단면 선택은 실제 부하, 회로 길이, 전압 강하 및 설치 조건을 기준으로 확인해야 합니다. 프로젝트에 제어점이 더 많다는 이유만으로 더 큰 도체를 선택해서는 안 됩니다.

FAQ

1. 이 케이블에는 어떤 표준이 사용됩니까?

제품에 제공된 사양은 플라스틱 절연 제어 케이블에 대한 GB/T 9330-2020을 참조합니다. 수출 주문의 경우 실제 애플리케이션 및 케이블 구성에 따라 IEC 요구 사항 및 대상 시장 표준을 확인해야 합니다.

2. 사용 가능한 코어 수량과 도체 크기는 어떻게 됩니까?

나열된 범위에는 2~61개의 코어와 0.5~10mm²의 도체 단면이 포함됩니다. 일반적인 코어 수량에는 4, 7, 10, 14, 19, 24 및 37개의 코어가 포함되며, 0.75, 1.0, 1.5 및 2.5mm²가 공통 단면적으로 나열됩니다.

3. 전기 간섭이 있는 응용 분야에 차폐 버전을 사용할 수 있습니까?

예. KVVP 및 KVVRP 구조는 최소 80%의 나열된 적용 범위에서 편조 차폐로 지정될 수 있습니다. KVVP2는 구리 테이프 포장을 사용합니다. 적절한 차폐 구조는 간섭 소스 및 설치 환경에 따라 다릅니다.

4. 작동 및 부설 온도 요구 사항은 무엇입니까?

제공된 기술 데이터에는 최대 장기 허용 작동 온도 70℃와 최소 0℃의 기존 설치 주변 온도가 나열되어 있습니다. 0℃ 이하 설치가 필요한 경우 케이블 예열은 표에 명시되어 있습니다. 추운 환경에서는 특수 저온 구조를 별도로 확인해야 합니다.

5. 케이블을 직접 매설할 수 있나요?

제공된 사양에는 최소 직접 매립 깊이 0.7m가 명시되어 있으며 외부 기계적 손상으로부터 보호할 것을 요구합니다. 실제 케이블 구조는 직접 매설하기 전에 토양 조건, 기계적 노출, 습기 및 프로젝트 설치 요구 사항을 기준으로 확인해야 합니다.

6. 견적요청 시 어떤 정보를 제공해야 하나요?

정확한 사양 확인을 위해 필요한 심선 수량, 도체 단면적, 정격 전압, 케이블 길이, 포설 방법 및 설치 환경을 제공하십시오. 차폐, 구리 테이프 포장, 강철 테이프 외장 또는 내화 구조가 필요한 경우 케이블 모델과 기술 문서가 올바르게 일치할 수 있도록 해당 요구 사항을 포함하십시오.
