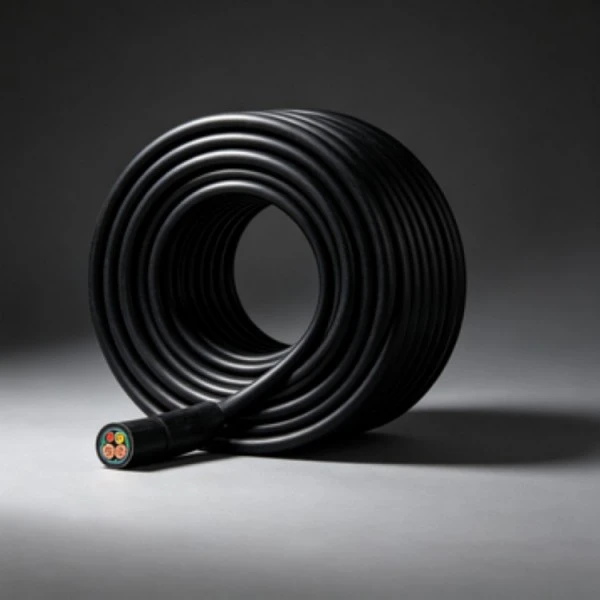

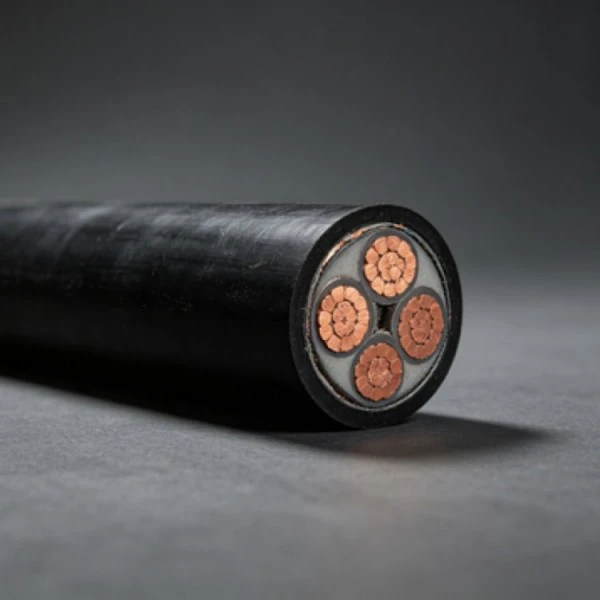

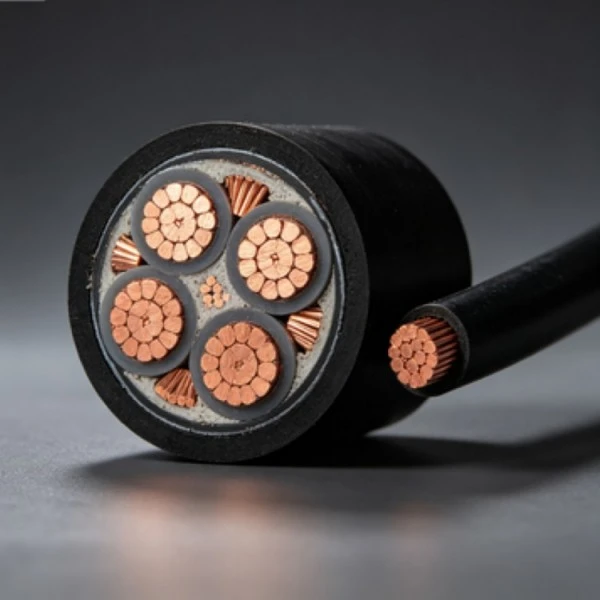

구리 XLPE 저전압 전원 케이블은 저전압 전력 전송 및 분배를 위해 구리 도체와 가교 폴리에틸렌(XLPE) 절연체를 결합합니다. 사용 가능한 도체 크기는 나열된 사양에 포함된 단선 및 연선 도체 구성과 함께 일반적인 건물, 장비 및 배전 응용 분야를 포괄합니다. 케이블 크기, 설치 방법 및 프로젝트 요구 사항은 생산 전에 확인되어야 합니다.
| 공칭단면(mm²) | 최소 도체 전선 | 지휘자 OD (mm) | XLPE 단열재 두께(mm) | 대략. 절연 외경(mm) | 최대. 20℃에서의 도체 저항 (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36±0.02 | 0.7 | 3.0 | 12.1 |
| 1.5(B) | 7 | 1.56±0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75±0.02 | 0.7 | 3.4 | 7.41 |
| 2.5(B) | 7 | 2.01±0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22±0.02 | 0.7 | 3.8 | 4.61 |
| 4(나) | 7 | 2.52±0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72±0.03 | 0.7 | 4.3 | 3.08 |
| 6(나) | 7 | 3.09±0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9±0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0±0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1±0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1±0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2±0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8±0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6±0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6±0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2±0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5±0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5±0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3±0.20 | 2.0 | 27.5 | 0.0470 |
도체는 케이블의 주요 전류 전달 경로를 제공합니다. 제공된 사양에는 더 작은 단면의 단선 및 연선 구조가 모두 포함되며, 더 큰 크기에는 다중 와이어 연선 도체가 사용됩니다. 20℃에서의 도체 저항값은 사양 검증을 위한 기술표에 기재되어 있습니다.
가교 폴리에틸렌은 구리 도체 주위에 일차적인 전기 절연을 제공합니다. 일반 열가소성 폴리에틸렌과 비교하여 XLPE는 더 높은 열 성능과 안정적인 절연 특성이 요구되는 전원 케이블에 일반적으로 선택됩니다. 실제 작동 온도 제한은 해당 제품 사양을 따라야 합니다.
도체 직경, 절연체 두께 및 대략적인 절연체 직경은 공칭 단면적에 따라 다릅니다. 이러한 값은 터미널, 도관, 케이블 트레이 및 기타 설치 구성 요소와의 케이블 호환성을 확인할 때 중요합니다.
절연체는 케이블 설치 중 정상적인 취급을 방지합니다. 그러나 설치에 지속적인 움직임, 심각한 기계적 충격, 과도한 인장력 또는 기타 특수 조건이 포함되는 경우 케이블을 전용 유연성 또는 보호 구조의 대체물로 취급해서는 안 됩니다.
구리 도체와 XLPE 절연체의 조합은 전기 배전을 위한 기존의 저전압 전원 케이블 구조를 제공합니다. 도체 저항, 절연 치수 및 내전압 요구 사항은 승인 전에 해당 표준 및 프로젝트 사양에 대해 검증되어야 합니다.
구리 XLPE 저전압 전원 케이블은 단순히 공칭 전류를 기준으로 단면적을 선택하는 것이 아니라 전기 부하, 설치 환경 및 필요한 도체 구성에 따라 지정할 수 있습니다.
완성된 케이블 치수는 해당 제품 사양과 비교하여 확인해야 합니다. 제공된 AC 전압 테스트 요구 사항에 대해 케이블은 다음을 견뎌냅니다.5분 동안 3.5kV주변 온도에서 고장 없이. 적용 가능한 테스트 절차와 허용 기준은 주문한 케이블의 관련 표준에 따라 확인되어야 합니다.
지속적인 식별에는 해당 마킹 요구 사항에 따라 제조업체 이름, 제품 모델 및 정격 전압이 포함될 수 있습니다. 케이블이 해외 또는 프로젝트별 용도로 공급되는 경우 생산 전에 특정 마킹 내용을 확인할 수 있습니다.
검사에는 도체 저항, 치수 측정, 절연 상태 및 지정된 전기 테스트가 포함될 수 있습니다. 프로젝트에 공장 검사 기록이나 추가 테스트 문서가 필요한 경우 주문 시 해당 요구 사항을 확인해야 합니다.
케이블 트레이는 건물, 공장, 지하실 및 유사한 시설의 전력 분배에 사용할 수 있습니다. 전원 및 제어 케이블은 전기 설계에 따라 열 방출 및 검사 접근을 위한 충분한 간격을 두고 배열되어야 합니다. 지지대, 고정 간격 및 케이블 분리는 해당 설치 사양을 따라야 합니다.
직접 매설의 경우 프로젝트 설계에 따라 케이블 경로, 매설 깊이, 토양 조건 및 기계적 보호를 결정해야 합니다. 누워 있는 동안 날카로운 물체와 과도한 기계적 스트레스를 피해야 합니다. 설치물이 굴착이나 외부 충격에 노출될 수 있는 경우 추가적인 기계적 보호를 고려해야 합니다.
도관 설치는 칸막이 벽, 바닥 구조물 및 기타 보호 경로의 숨겨진 배선에 사용할 수 있습니다. 도관 내부에는 파편이나 날카로운 모서리가 없어야 하며 케이블 당김은 허용된 기계적 한계 내에서 유지되어야 합니다. 케이블 조인트는 숨겨진 도관 섹션 내부가 아닌 접근 가능한 정션 박스 또는 배전 장비에 위치해야 합니다.
고층 수직 설치에는 케이블의 무게와 고정 배열에 주의가 필요합니다. 케이블은 전체 무게가 단일 연결 지점에 작용하도록 허용하기보다는 적절한 간격으로 지지되어야 합니다. 고정 시스템은 또한 서비스 중에 과도한 움직임과 기계적 응력을 방지해야 합니다.
실외 설치에는 햇빛, 온도, 습기, 기계적 보호 및 케이블 외장 구조를 고려해야 합니다. 오버헤드 라우팅의 경우 적절한 지지대와 여유 공간이 제공되어야 합니다. 케이블이 정격 적용 범위를 벗어난 조건에 노출되는 경우 대체 외장 또는 케이블 구조가 필요할 수 있습니다.
나열된 사양 범위는 1.5mm² ~ 400mm²입니다. 더 작은 크기에는 단선 및 연선 도체 옵션이 포함되는 반면, 더 큰 크기에는 다중 와이어 연선 구조가 사용됩니다. 필요한 크기는 부하 전류, 전압 강하, 설치 방법 및 해당 전기 요구 사항에 따라 선택해야 합니다.

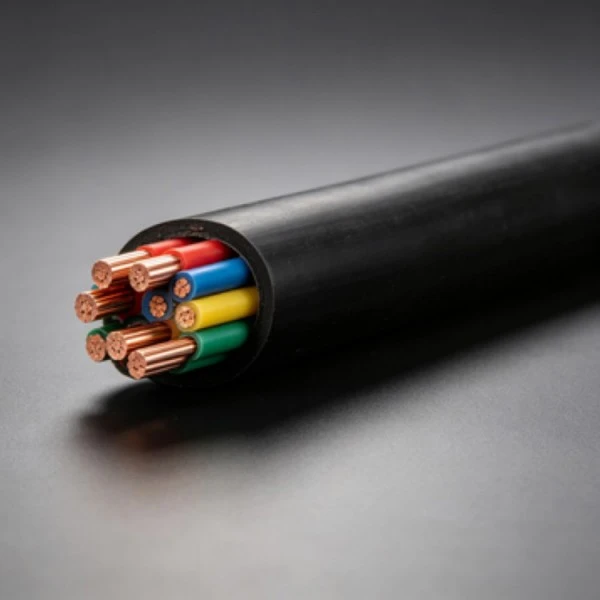

단선 도체는 단일 도체 와이어를 사용하는 반면, 연선 구조는 여러 와이어로 구성됩니다. 단선 도체는 유연성이 주요 요구 사항이 아닌 고정 배선에 적합할 수 있습니다. 연선 도체를 사용하면 케이블을 장비 주위로 배선해야 하거나 보다 복잡한 설치 경로를 통해 배선해야 하는 경우 취급이 더 쉽습니다.
도체 단면적, 도체 구조, 정격 전압, 필요한 케이블 길이, 수량, 설치 방법 및 배송 목적지를 제공하십시오. 프로젝트 주문의 경우 해당 표준, 검사 문서, 표시 요구 사항 및 포장 사양도 확인해야 합니다.
맞춤형 케이블 길이 및 식별 표시는 생산 사양 및 주문 수량에 따라 논의될 수 있습니다. 맞춤 주문의 경우 필요한 길이, 공차, 표시 내용, 포장 방법 및 배송 일정을 제공하여 생산 전에 이러한 세부 사항을 검토할 수 있습니다.
적용 가능한 제품 표준 및 구매 사양에 따라 검사에는 도체 저항, 치수 측정, 절연 관련 검사 및 AC 전압 내성 테스트가 포함될 수 있습니다. 프로젝트에 특정 공장 테스트 보고서나 검사 형식이 필요한 경우 생산 전에 이를 명시해야 합니다.
선택한 케이블 구조와 피복이 설치 환경에 적합할 경우 실외 또는 지하 적용을 고려할 수 있습니다. 사양을 확정하기 전에 토양 조건, 수분, 햇빛, 기계적 부하 및 설치 온도를 검토해야 합니다.
표준 저전압 전원 케이블 구성은 연속적인 끌기, 반복적인 굽힘 또는 비틀림 운동에 대해 자동으로 지정되어서는 안 됩니다. 이러한 요구 사항을 충족하는 장비에는 일반적으로 모바일 서비스에 맞게 특별히 설계된 유연한 케이블 구조가 필요합니다.
제품 모델, 도체 단면적, 도체 구조, 절연 치수, 케이블 길이, 표시 및 적용 표준을 확인하십시오. 반복 프로젝트의 경우 이러한 사양을 일관되게 유지하면 생산 배치 간의 차이를 줄이고 입고 검사를 단순화하는 데 도움이 됩니다.
