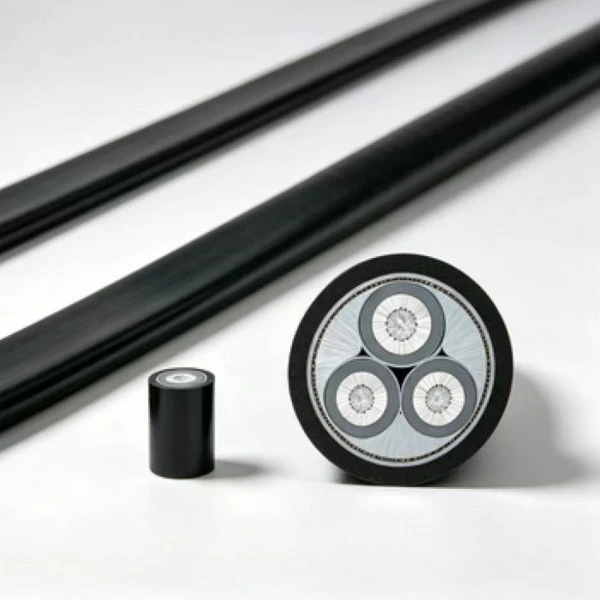

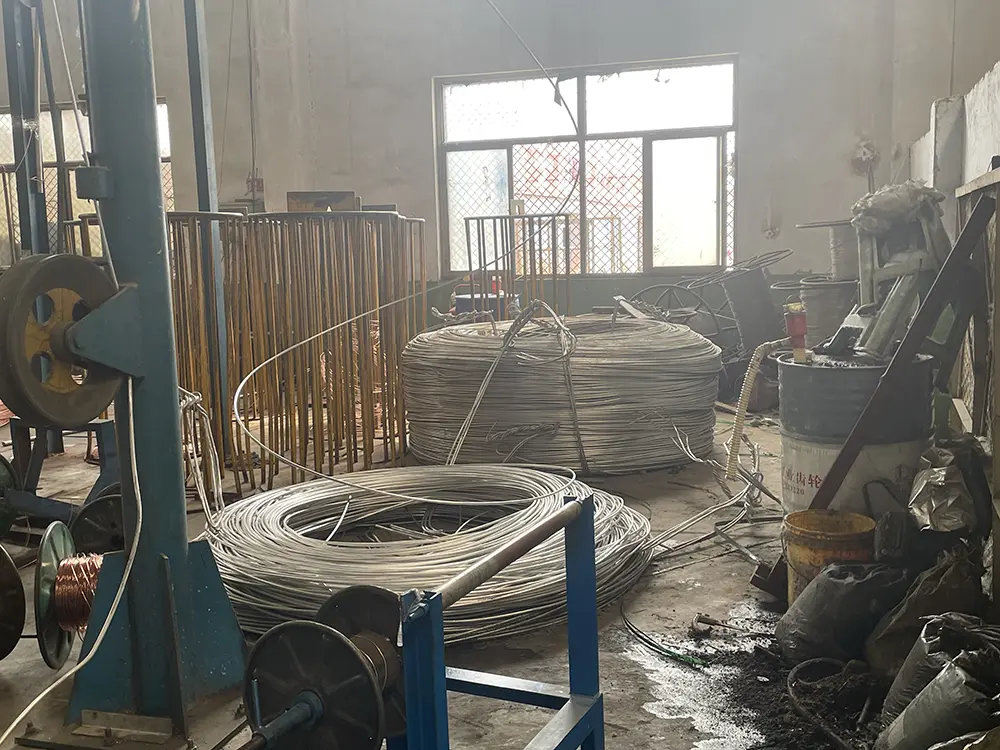

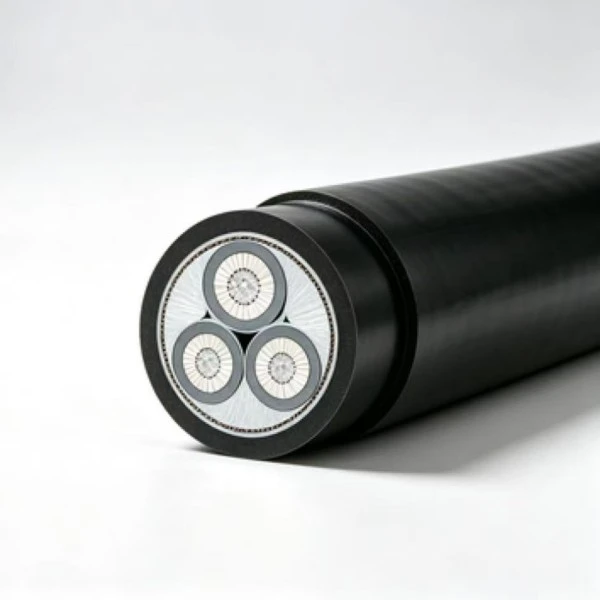

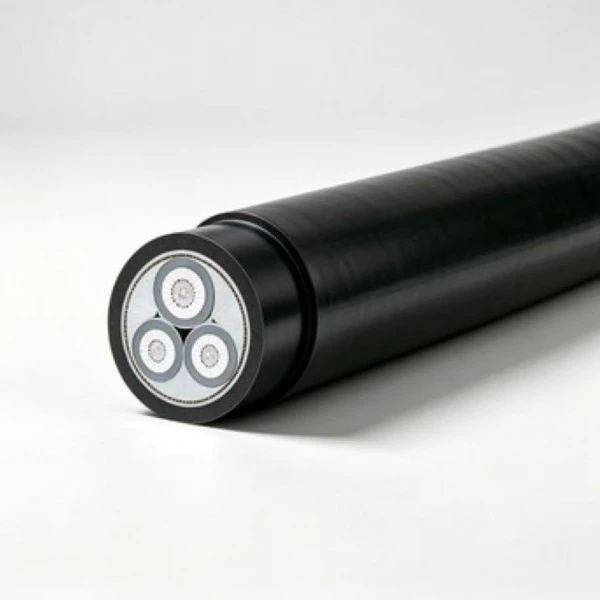

알루미늄 XLPE 저전압 전원 케이블은 0.6/1 kV 저전압 배전을 위해 XLPE 절연이 적용된 알루미늄 도체를 사용합니다. 알루미늄 도체는 구리 구조에 비해 케이블 무게를 줄이고, XLPE는 지정된 작동 온도에서 안정적인 전기 절연을 제공합니다. 케이블은 공장, 실외 배전 시스템, 케이블 트렌치 및 배치 조건이 제품 사양과 일치하는 기타 응용 분야의 고정 설치용으로 구성할 수 있습니다.
|
공칭 단면적 (mm²) |
단열재 두께 (mm) |
외장 두께 (mm) |
대략적인 케이블 외경 (mm) |
도체 DC 저항 (Ω/km)알 |
테스트 전압 (kV/5분) |
공기 중 전류용량(A) (A)-알 |
직접매설토양(A)-Al의 전류량 |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
전압 등급 Uo/U(kV) |
요구 사항 |
|
3.6/6、6/6 |
부분 방전 1.73U₀에서 10pC 이하 |
|
8.7/10、12/20 |
부분 방전 1.73U₀에서 10pC 이하 |
|
18/30、21/35 |
부분 방전 1.73U₀에서 10pC 이하 |
|
26/35 |
부분 방전 1.73U₀에서 10pC 이하 |
단일 코어 케이블의 경우 허용 굽힘 반경은 \(20\times(d+D)\pm5\%\)입니다.
멀티 코어 케이블의 경우 허용 굽힘 반경은 \(15\times(d+D)\pm5\%\)입니다.
D = 케이블의 실제 외경(mm)
d = 도체의 실제 직경(mm)
0℃이하로 놓을 경우 예열은 필수입니다. 케이블은 절연체나 외피의 기계적 손상 위험을 줄이기 위해 적용 가능한 저온 포설 절차에 따라 취급 및 설치되어야 합니다.
제공된 기술 정보에 따라 수직 부설 높이 차이에 대한 제한은 없습니다. 수직 경로를 계획할 때는 설치 방법, 고정 배열 및 케이블 무게를 고려해야 합니다.
|
기온 |
||||||||||||||||
|
사용온도(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
토양 온도 |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
알루미늄 XLPE 저전압 전원 케이블은 공장 작업장, 창고 및 기타 산업 건물 내부의 고정 저전압 배전용으로 사용할 수 있습니다. 일반적인 라우팅에는 케이블 트레이와 벽걸이형 케이블 시스템이 포함됩니다. 도체 크기를 선택할 때는 연결 부하, 설치 배열, 주변 온도 및 필요한 전압 강하를 함께 확인해야 합니다.
실외 고정 설치의 경우 프로젝트 사양에서 허용하는 경우 적절한 구조물, 전신주 또는 기타 지원 시스템을 따라 케이블을 배선할 수 있습니다. 피복은 일반적인 옥외 노출에 대한 보호 기능을 제공하는 반면, 설치 시 장기간의 햇빛, 온도 변화, 습기 및 기계적 부하를 고려해야 합니다.
케이블 트렌치와 유틸리티 터널은 고정 전력 분배 회로를 위한 공통 경로를 제공합니다. 설치 시 적절한 열 발산이 가능해야 하며 적절한 지원 및 보호 기능을 제공해야 합니다. 밀폐형 또는 그룹형 설치에서는 정격 전류를 직접 적용하기보다는 전류용량 보정 계수와 실제 주변 조건을 고려해야 합니다.
케이블 구조, 토양 조건 및 기계적 보호가 프로젝트 요구 사항을 충족하는 경우 직접 매설을 고려할 수 있습니다. 설치 전에 매설 깊이, 배수, 외부 하중 및 향후 굴착 가능성을 검토해야 합니다. 부식성 토양이나 상당한 기계적 힘에 노출된 위치에서는 보호 조치가 필요할 수 있습니다.
케이블은 시골 전력망 개조 및 유사한 인프라 작업에서 고정된 저전압 배전용으로 고려될 수 있습니다. 알루미늄 도체는 케이블 무게를 줄여주므로 긴 케이블 경로에 상당한 운송 및 설치 작업이 필요한 경우 유용할 수 있습니다. 도체 크기는 예상 부하, 경로 길이, 전압 강하 요구 사항 및 설치 조건을 따라야 합니다.
A: 일반적인 저전압 배전의 정격전압은 0.6/1kV입니다. 건설 및 프로젝트 조건에 따라 설치 방법에는 실외 오버헤드 라우팅, 케이블 트렌치 및 특정 직접 매립 응용 프로그램이 포함될 수 있습니다. 실외 사용 시에는 햇빛, 비, 온도, 기계적 보호 및 지정된 피복 특성을 고려해야 합니다.
A: 단일 코어 케이블의 경우 지정된 굽힘 요구 사항은 \(20\times(d+D)\pm5\%\)이고 다중 코어 케이블의 요구 사항은 \(15\times(d+D)\pm5\%\)입니다. 산란주위온도가 0℃ 이하일 경우 예열이 필요합니다. PVC 또는 기타 고분자 외피 재료는 유연성이 떨어질 수 있으므로 저온에서 케이블을 강제로 구부리거나 잡아당기지 마십시오.
A: 제공된 기술 테이블에는 1.5mm²에서 1000mm²까지의 공칭 단면적이 포함되어 있습니다. 가용성은 필요한 사양과 생산 일정에 따라 달라집니다. 프로젝트 주문 시 절단 길이 요구 사항 및 케이블 마킹에 대해 논의할 수 있으며, 생산 전에 수량, 도체 크기 및 필요한 배송 날짜를 확인할 수 있습니다.
A: 알루미늄은 구리보다 밀도가 낮기 때문에 케이블 무게가 줄어들고 많은 설치에서 운송 및 취급이 더 쉬워집니다. 도체 재료는 또한 많은 응용 분야에서 재료비가 저렴합니다. 그러나 도체 선택은 재료 가격만을 기준으로 해서는 안 됩니다. 통전 용량, 전압 강하, 경로 길이, 연결 방법 및 설치 조건을 모두 확인해야 합니다.
A: 관련 공장 검사 기록 및 전기 테스트 문서는 제품 사양 및 주문 요구 사항에 따라 제공될 수 있습니다. 해외 프로젝트 심사나 통관 서류가 필요한 경우 영문 서류를 준비할 수 있습니다. 정확한 인증서, 테스트 보고서 및 문서 형식은 대상 시장 및 프로젝트 승인 요구 사항에 따라 확인되어야 합니다.
A: 직접 매설은 케이블 구조와 현장 조건이 해당 요구 사항을 충족하는 경우에만 수행되어야 합니다. 케이블이 강한 토양 부식, 높은 습기, 차량 적재, 굴착 활동 또는 기타 기계적 위험에 노출되는 경우 보호 슬리브 또는 도관을 고려할 수 있습니다. 적절한 매설 깊이와 배수도 설치 계획에 포함되어야 합니다.
A: 리드타임은 도체 단면적, 케이블 구조, 주문 수량, 생산 능력, 포장 및 문서화 요구 사항에 따라 달라집니다. 표준 사양은 자재와 용량을 사용할 수 있는 경우 생산 일정이 더 짧아질 수 있습니다. 맞춤형 주문이나 대량 주문은 공장에 미리 확인을 받아야 생산과 배송이 프로젝트 일정에 맞춰 조정될 수 있습니다.
A: 주위 온도의 상승 또는 하강에 따라 방열 조건이 변화하기 때문에 허용 전류는 주위 온도에 따라 변화합니다. 따라서 도체 크기와 설치 방법을 선택할 때 기술 표에 제공된 수정 계수를 고려해야 합니다. 케이블 그룹화, 환기, 토양 온도 및 매립 조건도 실제 허용 전류에 영향을 미칠 수 있습니다.
프로젝트 문의 시 필요한 전압, 도체 단면적, 케이블 길이, 설치 방법, 주변 조건 및 수량을 제공해야 해당 사양 및 기술 문서를 확인할 수 있습니다.
