첸청, 중국 케이블 제조업체에서 공급알루미늄 PVC 절연 원형 와이어고정된 저전압 배전 및 건설 배선 애플리케이션용. 알루미늄 도체, PVC 절연체 및 보호 외부 피복이 특징인 이 케이블은 경량 구조와 실용적인 전기 절연성을 결합합니다. 사양, 설치 요구 사항 및 성능 특성을 이해하면 엔지니어, 계약자 및 조달 팀이 신뢰할 수 있는 전기 시스템에 적합한 케이블을 선택하는 데 도움이 됩니다.
알루미늄 PVC 절연 원형 와이어는 도체 무게, 절연 보호 및 프로젝트 비용이 중요한 고려 사항인 고정 전기 설비용으로 설계되었습니다. Qiancheng의 BLVV 모델은 PVC 절연체와 정격 300/500V의 외부 PVC 피복을 갖춘 단일 코어 알루미늄 도체를 특징으로 합니다. 나열된 사양에서 사용 가능한 도체 단면적 범위는 2.5mm² ~ 70mm²입니다. 이 가이드에서는 구매자가 정보에 입각한 결정을 내리는 데 도움이 되도록 케이블의 구성, 기술 매개변수, 주요 이점, 적용 시나리오, 선택 기준 및 설치 주의 사항을 설명합니다.

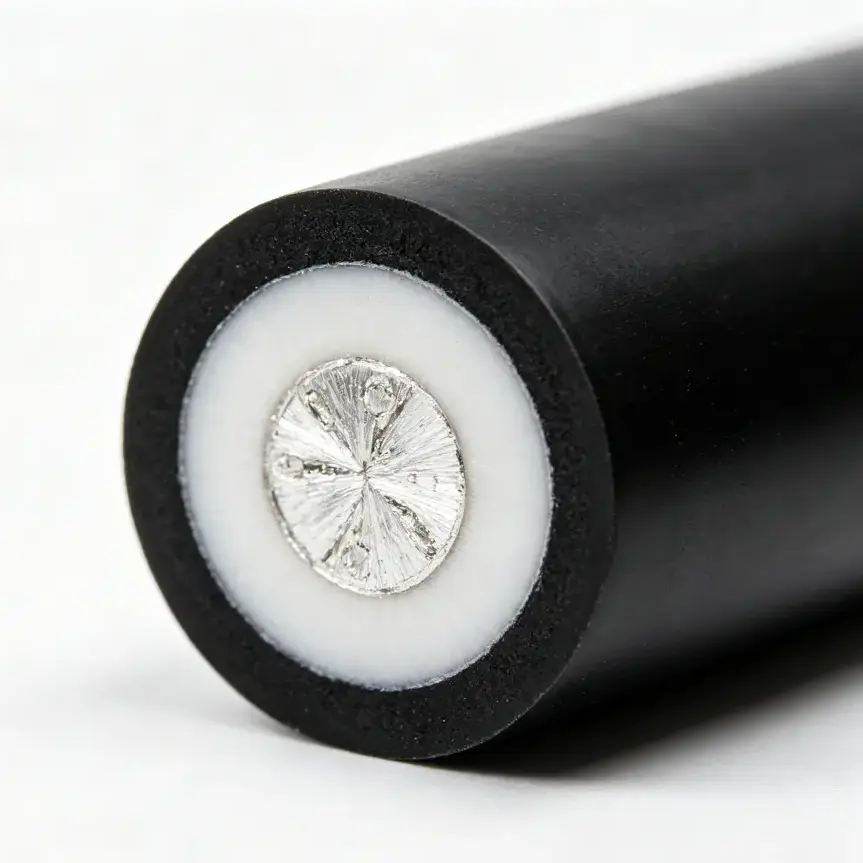

알루미늄 PVC 절연 환선은 알루미늄을 전도재로, 폴리염화비닐(PVC)을 절연재로 사용한 전기 케이블입니다. Qiancheng이 제공하는 BLVV 구조에서는 PVC 외부 피복이 절연 도체 주위에 추가 보호 층을 제공합니다.
케이블은 고정식 저전압 전기 설비용으로 설계되었습니다. 정격 전압은 300/500V이므로 프로젝트에 지정할 때 올바른 적용과 현지 전기 규정 준수가 필수적입니다.
알루미늄과 PVC의 조합은 몇 가지 실제 요구 사항을 충족합니다.
이 제품을 XLPE 절연 알루미늄 케이블, 보호 전원 케이블 및 유연한 코드와 구별하는 것이 중요합니다. 전기 등급, 온도 제한, 기계적 특성 및 설치 방법은 크게 다를 수 있습니다.
제품별 정보를 보려면 Qiancheng의 알루미늄 PVC 절연 원형 전선 제품 페이지를 방문하세요.
케이블의 성능은 도체, 절연체, 외부 피복 사이의 상호 작용에 따라 달라집니다. 각 구성 요소는 서로 다른 기능을 수행하며 전체 구조는 의도한 설치 요구 사항을 충족해야 합니다.
알루미늄 도체는 회로를 통해 전류를 전달합니다. 구리에 비해 알루미늄은 부피가 가볍기 때문에 긴 케이블을 처리하거나 상당한 양의 케이블을 운반할 때 유리할 수 있습니다. 그러나 알루미늄은 구리보다 전기 저항이 높으므로 도체 크기는 전류, 전압 강하 및 설치 조건을 고려해야 합니다.
1차 PVC 절연체는 도체를 둘러싸고 전기적 분리를 제공합니다. 그 두께는 지정된 케이블 설계 및 해당 제품 표준과 일치해야 합니다. 손상된 절연체, 부적절한 작동 온도 또는 잘못된 설치로 인해 전기 안전이 손상될 수 있습니다.
외부 PVC 외장은 일반적인 기계적 접촉 및 환경 노출로부터 보호층을 추가합니다. PVC는 습기와 마모에 대한 유용한 저항성을 제공할 수 있지만 실제 보호 수준은 재료 구성, 케이블 설계 및 작동 환경에 따라 달라집니다. 일반 PVC 피복이 자동으로 UV 저항성, 난연성 성능 또는 직접 매설 적합성을 제공한다고 가정해서는 안 됩니다.
그 결과 단일 코어 원형 구조는 모든 실내 또는 실외 환경에서 제한 없이 사용하기보다는 적합한 고정 배선 응용 분야에 적합하도록 고안되었습니다.
전기 케이블을 주문하기 전에 기술 데이터를 검토해야 합니다. 다음 표에는 Qiancheng에서 게시한 BLVV 사양이 요약되어 있습니다. 값은 모든 알루미늄 PVC 케이블의 범용 정격이 아닌 제품 참조 치수입니다.
| 공칭 단면적 | 최소 도체 와이어 수 | 단열재 두께(mm) | 피복 두께(mm) | 최대 외경(mm) | 참고중량(kg/km) |
|---|---|---|---|---|---|
| 1×2.5mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1×6mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1×10mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1×16mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1×25mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1×35mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1×50mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1×70mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
중요한 사양 참고 사항:게시된 표에는 각 크기에 대한 도체 와이어의 최소 개수가 나와 있습니다. 구매자는 주문하기 전에 공급업체와 함께 정확한 도체 구성, 적용 가능한 표준, 정격 작동 온도, 전류 전달 용량 및 필요한 테스트 보고서를 확인해야 합니다.
예를 들어, 외경과 기준 중량은 케이블 라우팅 공간, 운송 부하 및 자재 수량을 추정하는 데 유용합니다. 케이블이 특정 전기 부하를 안전하게 전달할 수 있는지 여부를 독립적으로 설정하지 않습니다.
알루미늄의 낮은 밀도는 대량의 케이블을 사용하는 프로젝트에서 실질적인 이점을 제공합니다. 동등한 전기적 기능을 가진 구리 도체와 비교하여 적절한 크기의 알루미늄 도체는 도체 무게를 줄일 수 있습니다. 최종 케이블 무게 비교에서는 단순히 동일한 단면적을 비교하는 것이 아니라 전기적으로 적합한 도체 크기를 사용해야 합니다.
단열재와 외부 피복은 보완적인 기능을 수행합니다. 1차 절연은 전기적 분리를 제공하고 피복은 외부 보호를 추가합니다. 이 배열은 케이블이 정격 조건에 따라 설치되고 과도한 기계적 응력으로부터 보호되는 고정 설치에 유용할 수 있습니다.
2.5mm²~70mm²의 나열된 범위는 구매자에게 다양한 회로 요구 사항에 대한 여러 옵션을 제공합니다. 더 작은 도체는 상대적으로 낮은 부하의 회로에 적합할 수 있는 반면, 더 큰 도체는 더 높은 부하 또는 더 긴 케이블 경로를 위해 고려될 수 있습니다. 최종 선택은 엔지니어링 계산 및 해당 규정을 기반으로 해야 합니다.
일반 크기 옵션은 사양 비교 및 자재 계획을 단순화할 수 있습니다. 특정 길이, 수량, 포장 또는 난연성 재료 옵션이 필요한 프로젝트의 경우 구매자는 생산 또는 배송 전에 Qiancheng과 가용성 및 기술 요구 사항을 확인해야 합니다.
이러한 장점은 케이블이 의도한 용도에 적합할 때 가장 의미가 있습니다. 어떤 도체 재료나 절연 구조도 잘못된 크기, 잘못된 연결 또는 부적절한 설치 조건을 보상할 수 없습니다.
첸청의 BLVV 케이블은 적합한 고정 저전압 배선 응용 제품을 위해 고안되었습니다. 해당 규정 및 확인된 제품 사양에 따라 잠재적인 용도는 다음과 같습니다.
실외 설치용 케이블을 지정하기 전에 특정 PVC 구성 및 케이블 디자인이 예상 노출에 대해 승인되었는지 확인하십시오. 직접 매설, 충격이 큰 환경, 위험한 장소 또는 특정 화재 성능 분류가 필요한 응용 분야의 경우 목적에 맞게 설계되고 적절하게 인증된 케이블이 필요할 수 있습니다.
적절한 케이블을 선택하려면 공칭 단면적을 예상 전류와 일치시키는 것 이상이 필요합니다. 신뢰할 수 있는 선택 프로세스에서는 전체 전기 회로와 설치 환경을 고려합니다.
300/500V 정격이 회로 및 해당 전기 코드에 적합한지 확인하십시오. 케이블의 물리적 구조가 유사해 보인다는 이유만으로 케이블이 다른 전압 등급에 적합하다고 가정하지 마십시오.
예상되는 부하 전류, 회로 길이, 주변 온도, 설치 방법, 다른 케이블과의 그룹화 및 허용 전압 강하를 결정하십시오. 알루미늄의 전기 저항은 구리보다 높으므로 크기에 따른 직접적인 대체는 적절하지 않을 수 있습니다.
습기, 햇빛, 화학 물질, 마모, 충격 및 열에 대한 잠재적인 노출을 식별합니다. 추가 도관, 트렁킹, 지지대 또는 기계적 보호가 필요한지 확인하십시오.
알루미늄 도체에는 특히 알루미늄에 적합한 단자와 커넥터가 필요합니다. 허용 도체 크기, 단자 재질, 준비 방법 및 조임 토크를 확인하십시오. 잘못 연결하면 과도한 저항과 과열이 발생할 수 있습니다.
주문을 확인하기 전에 기술 데이터 시트, 해당 제품 표준, 테스트 문서, 포장 세부 정보 및 배송 일정을 요청하십시오. 대규모 프로젝트의 경우 제공된 케이블 표시 및 배치 문서가 승인된 사양과 일치하는지 확인하십시오.
안정적인 전기 성능을 얻으려면 올바른 설치가 필수적입니다. 올바른 사양에 맞춰 제작된 케이블이라도 부적절하게 설치되거나 종단 처리되면 안전하지 않을 수 있습니다.
알루미늄 도체가 구리 도체에 연결되는 경우 특정 재료 조합에 맞게 설계된 승인된 커넥터를 사용하십시오. 연결 방법은 커넥터 제조업체가 지정한 호환성, 접촉 저항 및 준비 요구 사항을 해결해야 합니다.
화재 안전 요구 사항이 까다로운 프로젝트의 경우 정확한 난연성 분류 및 지원 테스트 증거를 확인하세요. PVC 외피만으로는 케이블이 특정 화재 안전 표준을 충족하는지 확인할 수 없습니다.
게시된 제품 설명에는 정격 전압이 300/500V로 지정되어 있습니다. 설치하기 전에 항상 의도한 회로의 요구 사항에 대해 제품 표시 및 문서를 확인하십시오.
알루미늄은 밀도가 낮고 도체 무게를 줄일 수 있어 취급 및 운송에 유용합니다. 그러나 알루미늄은 구리보다 전기 저항이 더 높습니다. 따라서 도체 크기, 단자 호환성 및 설치 요구 사항을 주의 깊게 평가해야 합니다.
첸청이 게시한 BLVV 사양 표에는 2.5, 4, 6, 10, 16, 25, 35, 50 및 70mm²의 공칭 단면적이 나열되어 있습니다. 현재 가용성과 특별한 크기 또는 길이 요구 사항을 공급업체에 직접 확인하십시오.
제품 사양 및 설치 조건이 허용하는 경우 특정 실외 고정 배선 애플리케이션에 적합할 수 있습니다. 직사광선, 물 노출, 온도 및 기계적 손상을 평가해야 합니다. 모든 PVC 외장 케이블이 장기간 UV 노출 또는 직접 매설에 적합하다고 가정하지 마십시오.
아니요. 난연성 성능은 특정 재료 구성, 케이블 디자인 및 적용 가능한 테스트 표준에 따라 달라집니다. 난연성 성능이 필요한 경우 제공된 버전과 지원 테스트 문서에 대한 확인을 요청하십시오.
부하 전류, 케이블 길이, 전압 강하, 주변 온도, 설치 방법, 케이블 그룹화 및 현지 전기 요구 사항을 고려하여 선택해야 합니다. 자격을 갖춘 전기 설계자는 공칭 단면에만 의존하기보다는 최종 도체 크기를 확인해야 합니다.
케이블 모델, 정격 전압, 도체 단면적, 필요한 길이, 총 수량, 설치 환경, 적용 가능한 표준, 대상 시장, 포장 요구 사항 및 특수 성능 요구 사항을 제공합니다. 이 정보는 공급업체가 사양 호환성을 평가하고 보다 정확한 견적을 준비하는 데 도움이 됩니다.
알루미늄 PVC 절연 원형 와이어는 경량 도체와 보호용 PVC 절연 및 외장 구조가 필요한 적합한 고정 저전압 설치를 위한 실용적인 옵션입니다. 성공적인 사양은 가격 이상의 요소에 달려 있습니다. 전압 정격, 도체 크기, 연결 호환성, 환경 노출 및 규정 준수 문서는 모두 장기적인 성능에 영향을 미칩니다.
첸청은 프로젝트 평가를 위해 2.5mm² ~ 70mm²의 도체 크기가 나열된 BLVV 케이블 사양을 제공합니다. 건물, 공장 또는 배전 프로젝트용 케이블을 소싱하는 경우 최종 모델을 선택하기 전에 기술 요구 사항을 검토하십시오. 알루미늄 PVC 절연 원형 와이어 제품 페이지를 방문하여 사용 가능한 정보를 검토한 다음저희에게 연락주세요필요한 크기, 전압, 수량, 설치 조건 및 배송 목적지를 지정하십시오. Qiancheng 팀은 귀하의 프로젝트에 적합한 사양과 견적 세부 사항을 논의하는 데 도움을 드릴 수 있습니다.
