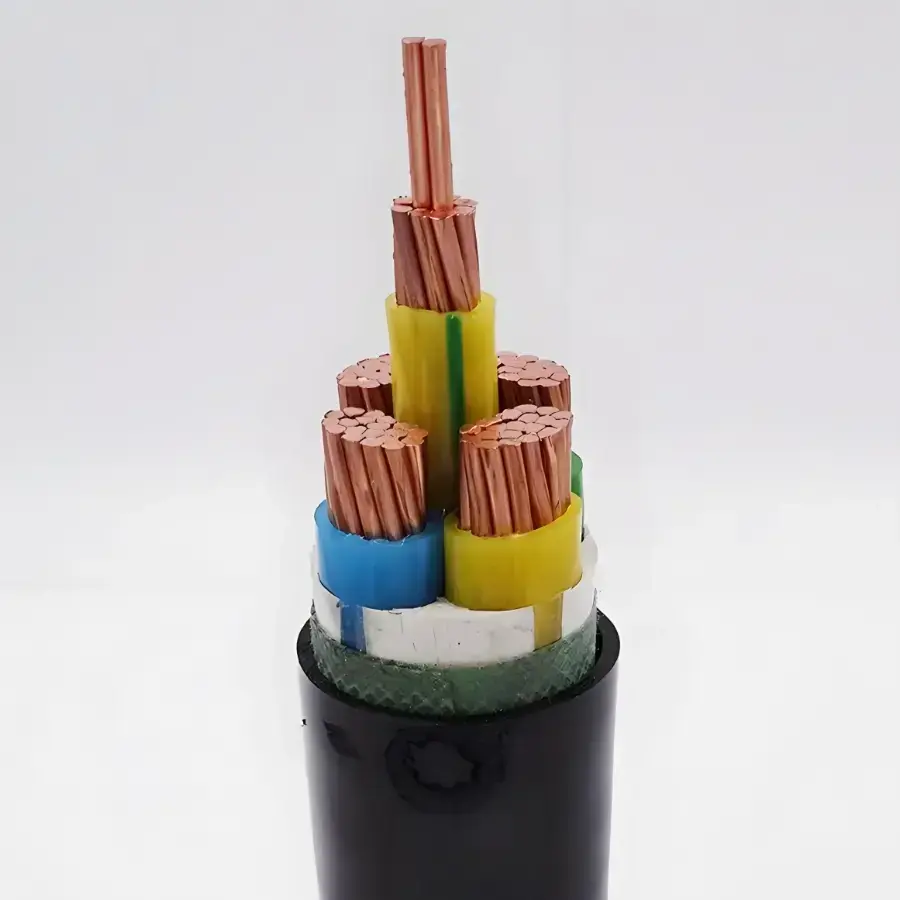

XLPE 내화성 구리 제어 케이블

제품 모델: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 등

화재 예방 및 비상 제어 시스템에서 제어 케이블은 비정상적인 열이나 화재에 노출될 때 전기 신호를 계속 전송해야 합니다. XLPE 내화성 구리 제어 케이블은 실내 라우팅, 차폐 신호 배선 및 기계적으로 보호되는 설치를 위한 구성을 포괄하는 이러한 저전압 회로용으로 설계되었습니다. 제품 범위에는 다양한 배치 조건에 맞는 비장갑, 차폐 및 장갑 구조가 포함됩니다.

케이블은 구리 도체, XLPE 절연체 및 이중층 합성 운모 테이프 내화 구조를 통합합니다. 제공된 기술 데이터에는 XLPE 단열재의 최대 장기 작동 온도가 90℃로 지정되어 있습니다. 제어 회로, 장비 연결 및 설치 방법에 따라 코어 수, 도체 단면적, 차폐 및 외장을 선택할 수 있습니다.

제품 사양, 치수 및 기술 매개변수 표

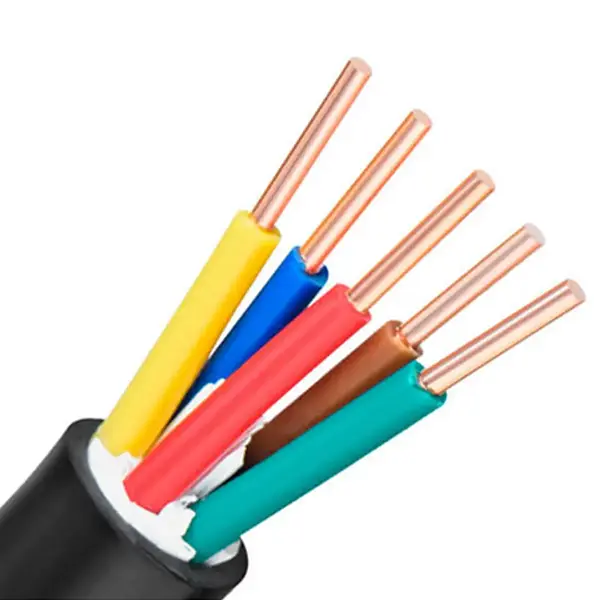

건축 및 내화 성능

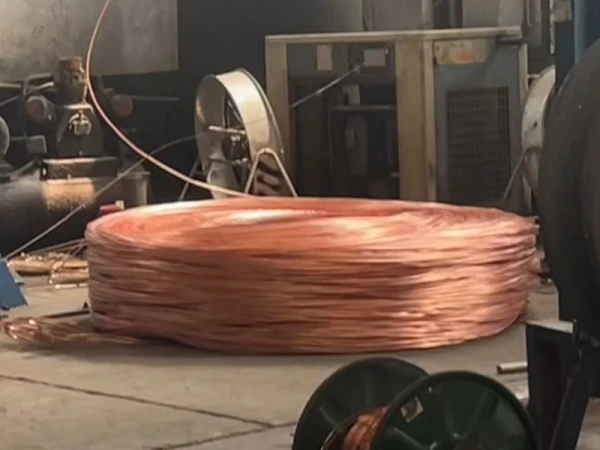

고순도 구리 도체

제공된 사양에서는 99.99%의 고순도 무산소 구리를 도체 재료로 식별합니다. N-KYJV에는 클래스 1 단선 도체가 나열되어 있으며 해당 유연한 모델에는 유연한 도체 구성을 사용할 수 있습니다. 0.75~6mm²의 단면적과 2~61개의 코어 수량이 나열되어 있어 케이블 구성을 다양한 제어 회로 레이아웃과 일치시킬 수 있습니다.

XLPE 단열재

XLPE 가교 폴리에틸렌은 1차 절연층을 형성합니다. 기술 데이터에는 최대 장기 작동 온도 90℃와 단기 과부하 허용 범위 130℃가 명시되어 있습니다. 케이블을 선택할 때 도체 부하, 주변 조건 및 실제 설치 환경과 함께 이 온도 범위를 고려해야 합니다.

이중 운모 내화구조

내화층은 이중층 합성 운모 테이프 포장으로 구성됩니다. 제공된 사양에 따르면 케이블은 830℃ 이상의 개방 온도에서 90분 동안 전원이 공급된 상태를 유지할 수 있습니다. 따라서 내화층은 지속적인 회로 작동이 요구되는 비상 제어 및 신호 회로용 케이블 구조의 핵심 부품입니다.

난연성 외피

외피는 난연성 폴리올레핀으로 지정되어 있습니다. 설치 및 서비스 중 내부 케이블 구조를 보호하는 것 외에도 피복은 명시된 화재 성능 조건에서 화염 전파를 제한하도록 설계되었습니다.

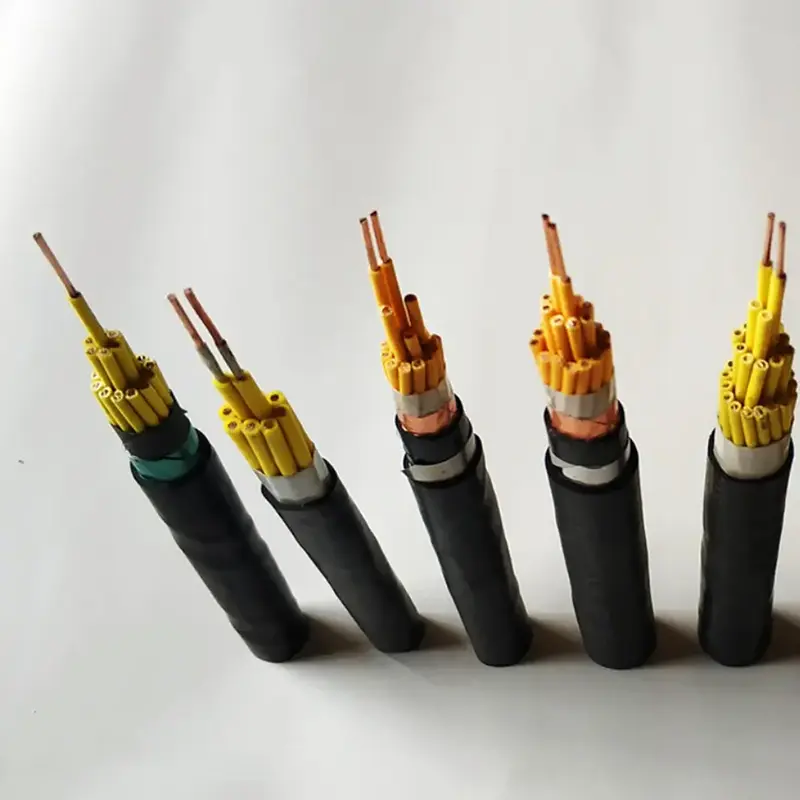

다양한 설치 조건에 따른 모델

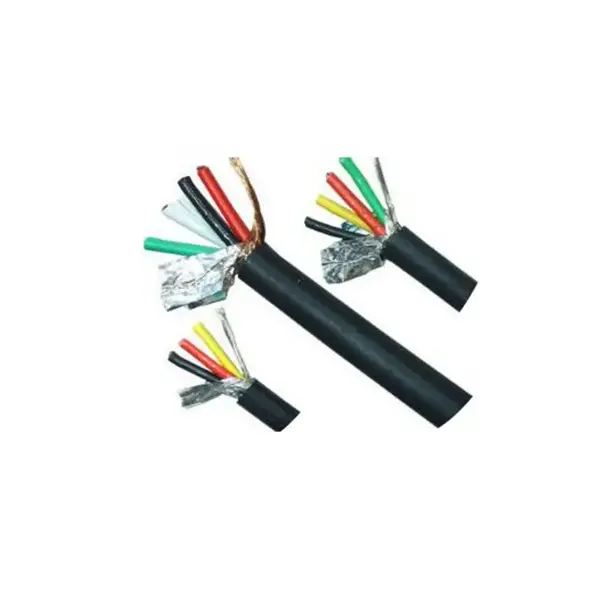

비보호 NH-KYJY/NH-KYJYR 구조는 케이블 외경의 6배에 달하는 최소 굽힘 반경을 가지며 케이블 트레이, 실내 도관 및 케이블 트렌치에 사용할 수 있습니다. 전자기 간섭이 우려되는 경우 차폐형 NH-KYJYP 구성은 최소 80%의 지정된 적용 범위로 구리 편조 차폐를 제공합니다.

기계적 압력에 노출되거나 지하 설치에 노출되는 경로의 경우 N-KYJV22 및 N-KYJY23은 이중 강철 테이프 외장과 케이블 외경의 12배인 최소 굽힘 반경으로 나열됩니다. 장갑 구조를 선택하기 전에 설치 방법, 기계적 노출, 매립 조건 및 필요한 보호 수준을 확인해야 합니다.

케이블이 사용되는 곳

화재 예방 시스템

화재 경보기, 스프링클러 펌프, 연기 배출 팬, 방화 셔터 및 비상 조명용 제어 및 신호 회로는 필요한 내화성 및 전기 매개변수가 프로젝트 사양과 일치하는 케이블을 사용할 수 있습니다.

지하 및 밀폐 시설

터널, 종합 유틸리티 복도, 지하 주차장 및 기타 밀폐된 공간에는 비상 장비 및 방화 연결 시스템을 위한 내화 제어 배선이 필요할 수 있습니다.

신에너지 시설

태양광 발전소, 에너지 저장 장비실 및 충전 인프라에는 온도, 화재 성능 및 설치 조건을 함께 고려해야 하는 비상 제어 회로가 포함될 수 있습니다.

공공 건물 및 다인실 건물

병원, 학교, 쇼핑몰, 공항 및 사무실 건물에는 비상 시스템 및 건물 서비스 장비를 위한 내화성 제어 회로가 필요할 수 있습니다.

산업시설

야금, 화학 및 기타 산업 플랜트에서는 해당 프로젝트 요구 사항에 따라 장비 차단, 경보, 비상 환기 및 관련 제어 기능을 위해 내화성 제어 배선을 사용할 수 있습니다.

전기기기 수출

케이블은 대상 시장에 따라 확인된 필수 표준, 테스트 문서 및 포장을 통해 해외 프로젝트를 위한 전기 기계 장비 또는 화재 방지 시스템의 일부로 지정할 수 있습니다.

기술 검증 및 조달 고려 사항

내화성 제어 케이블의 경우 검증은 도체 재료보다 더 많은 부분을 포괄해야 합니다. 도체 단면적, 코어 수량, 절연 저항, 내전압 결과, 내화층, 외장재 및 적용 가능한 설치 조건은 모두 프로젝트 사양과 일치해야 합니다.

제공된 데이터에는 완제품 내전압 테스트에 대한 3000V/5min과 20℃에서 최소 1000MΩ·km의 절연 저항이 지정되어 있습니다. 프로젝트 조달을 위해서는 전체 제품 카테고리보다는 정확한 케이블 모델에 대해 필수 테스트 보고서, 인증 문서 및 적용 가능한 대상 시장 표준을 확인해야 합니다.

수출 주문의 경우 제공된 사양에 따라 플라스틱 필름 포장과 플라스틱 또는 훈증 소독된 목재 릴을 사용하여 포장할 수 있습니다. 코어 식별, 배송 길이 및 차폐, 외장 또는 저연 할로겐 프리 구조에 대한 요구 사항이 주문 사양에 포함되어야 합니다.

프로젝트의 케이블을 지정하는 방법

먼저 제어 회로 전압과 필요한 화재 성능 수준을 확인하십시오. 그런 다음 연결된 장비 및 회로 설계에 따라 도체 단면적과 코어 수를 결정합니다. 케이블 경로가 전자기 간섭이 있는 영역을 통과하는 경우 차폐 구조를 고려할 수 있습니다. 직접 매설 또는 기계적으로 노출된 경로의 경우 장갑 모델이 필요할 수 있습니다.

설치 경로에 따라 최소 굽힘 반경도 결정됩니다. 비아머 버전은 케이블 외경의 최소 6배, 차폐 버전은 최소 8배, 나열된 아머 버전은 최소 12배가 필요합니다. 터널, 병원, 쇼핑몰 또는 기타 인구가 많은 장소와 관련된 프로젝트의 경우 주문하기 전에 필요한 저연 할로겐 프리 또는 기타 특수 케이블 구조를 프로젝트 사양에서 확인해야 합니다.

FAQ

1. 이 케이블에는 어떤 표준이 지정되어 있습니까?

제공된 기술 테이블은 GB/T 9330을 제품에 적용 가능한 표준으로 식별합니다. 해외 프로젝트의 경우, 대상 시장과 정확한 케이블 구성에 따라 필요한 국제 표준, 인증 문서 및 테스트 요구 사항을 확인해야 합니다.

2. 내화구조란 무엇이며, 회로에 통전이 얼마나 오래 지속될 수 있습니까?

케이블은 내화층으로 이중 합성 운모 테이프를 사용합니다. 제공된 기술 데이터에는 830℃ 이상의 개방 온도에서 90분간 연속 통전이 명시되어 있습니다. 실제 내화성 분류 및 테스트 문서는 주문한 모델 및 해당 프로젝트 표준에 대해 검증되어야 합니다.

3. 어떤 도체 크기와 코어 수량을 사용할 수 있습니까?

나열된 표준 도체 단면적은 0.75, 1.0, 1.5, 2.5, 4 및 6mm²입니다. 표준 코어 시리즈에는 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 및 61 코어가 포함됩니다. 특수 코어 수는 프로젝트 요구 사항에 따라 논의될 수 있습니다.

4. 차폐형 및 장갑형 버전이 있습니까?

예. Shielded NH-KYJYP는 구리 편조 차폐 및 최소 80%의 커버리지를 갖추고 있습니다. N-KYJV22 및 N-KYJY23에는 이중층 강철 테이프 갑옷이 포함되어 있습니다. 모델은 전자기 간섭, 기계적 노출 및 설치 방법에 따라 선택되어야 합니다.

5. 설치 시 어느 정도의 굽힘 반경을 유지해야 합니까?

제공된 사양에 따르면 비장식 NH-KYJY/NH-KYJYR은 케이블 외경의 6배의 최소 굽힘 반경이 필요하고, 차폐형 NH-KYJYP는 최소 8배, 외장형 N-KYJV22 또는 N-KYJY23은 최소 12배가 필요합니다.

6. 견적을 위해서는 어떤 정보가 필요합니까?

필요한 모델, 도체 단면적, 코어 수량, 케이블 길이, 정격 전압, 부설 방법 및 설치 환경을 제공하십시오. 차폐, 강철 테이프 외장, 저연 할로겐 프리 구조, 특별 배송 길이 또는 수출 포장이 필요한 경우 사양과 문서가 정확하게 일치할 수 있도록 이러한 세부 정보도 포함되어야 합니다.
