구리 PVC 난연성 유연한 제어 케이블

Qiancheng은 중국산 구리 PVC 난연성 유연한 제어 케이블을 공급합니다. 고순도의 유연한 구리와 난연성 PVC 피복으로 제작된 케이블은 유연하여 배선이 용이하고 화염에 노출되면 자체 소화됩니다. 발전소, 소방 및 야금 산업의 자동 제어 회로에 적합합니다. 배송 전 완벽하게 검사되어 재고가 있는 이 제품은 대량 해외 무역 주문을 수용하고 무료 샘플 제공과 함께 맞춤화를 지원합니다.

문의 보내기

제품 설명

제품 모델: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

구리 PVC 난연성 유연한 제어 케이블은 연선 구리 도체와 PVC 절연체 및 외부 피복을 결합하여 제어 및 신호 배선을 위한 유연한 솔루션을 제공합니다. 난연성 케이블 구조는 화염 전파를 제한하기 위한 것이며 유연한 도체 배열을 통해 케이블을 제어 캐비닛, 장비 터미널 및 소형 배선 공간 주위로 보다 쉽게 배선할 수 있습니다.

이 케이블은 일반적으로 화재 방지 제어 회로, 산업 자동화, 전력 장비, 기계 및 전기 시스템, 야금 기계용으로 지정됩니다. 적절한 사양은 필요한 코어 구성, 도체 크기, 설치 조건 및 애플리케이션에 대해 정의된 난연성 요구 사항에 따라 달라집니다.

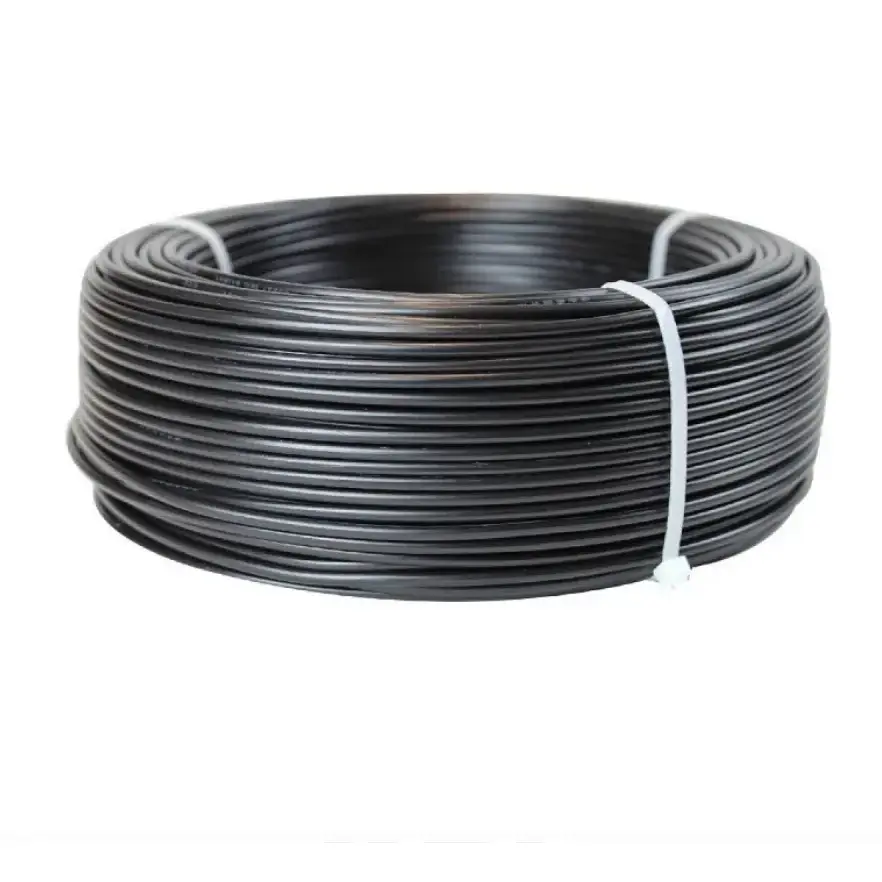

Copper PVC Flame Retardant Flexible Control Cable

제품 사양 치수 및 기술 매개변수 표

공칭 단면적(mm²)	도체의 최대 단일 와이어 직경(mm)	PVC 단열재 두께(mm)	20℃ DC 도체저항(Ω/km)	20℃ DC 도체저항(Ω/km)
			비도금 금속	도금된 금속
0.5	0.21	0.6	39.0	40.1
0.75	0.21	0.6	26.0	26.7
1.0	0.21	0.6	19.5	20.0
1.5	0.26	0.7	13.3	13.7
2.5	0.26	0.8	7.98	8.21
4	0.31	0.8	4.95	5.09
6	0.31	0.8	3.30	3.39
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다.	권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다.	권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다.	권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다.	권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다.

구조 및 난연 성능

다중 가닥 유연한 구리 도체

케이블은 단선 도체가 아닌 다중 가닥 구리 도체 구조를 사용합니다. 더 작은 개별 도체 스트랜드는 더 큰 유연성을 제공하므로 캐비닛, 전선관, 장비 인클로저 및 설치 공간이 제한된 기타 위치를 통해 제어 케이블을 라우팅할 때 유용합니다.

PVC 절연 및 외장

단열재와 외부 보호층에는 PVC가 사용됩니다. 절연체 두께는 공칭 도체 단면적에 따라 다르며 해당 값은 기술 표에 나열되어 있습니다. 선택된 절연 구조는 정상 서비스 중에 제어 및 모니터링 회로에 대한 전기적 분리 및 보호 기능을 제공합니다.

난연성 케이블 구조

난연성 PVC 소재는 점화원에 노출되었을 때 케이블을 따라 화염이 전파되는 것을 줄이기 위한 것입니다. 난연 성능은 내화 성능과 동일하게 취급하기보다는 해당 케이블 사양 및 시험 요구 사항에 따라 평가해야 합니다.

Copper PVC Flame Retardant Flexible Control Cable

제어 배선에서 유연한 구조가 중요한 이유

구리 PVC 난연성 유연한 제어 케이블은 다중 연선 도체 구조와 PVC 절연 및 외장을 결합하여 라우팅 유연성이 중요한 제어 배선에 적합합니다. 이 구조는 덜 유연한 케이블 설계에 비해 제어 캐비닛 내부와 장비 구성 요소 주변의 케이블 배열을 단순화할 수 있습니다.

여러 제어 회로가 포함된 프로젝트의 경우 사용 가능한 코어 구성을 통해 필요한 신호 수 또는 제어 기능에 따라 케이블을 선택할 수 있습니다. 도체 단면적은 코어 수량만으로는 결정되지 않고 회로의 전기적 요구 사항에 따라 결정되어야 합니다.

화재 안전 요구 사항이 있는 설치의 경우 설치 환경, 케이블 그룹, 라우팅 방법 및 해당 프로젝트 표준과 함께 난연성 특성을 고려할 수 있습니다. 최종 사양을 선택하기 전에 이러한 요소를 확인해야 합니다.

응용 시나리오

화재 예방 시스템

화재 방지 제어 캐비닛, 화재 경보 연결 장비 및 연기 배출 장비와 같은 관련 기계 시스템의 제어 및 신호 회로에 사용됩니다.

전력 및 에너지 장비

제어 캐비닛, 발전기 관련 제어 회로, 배전실 장비 및 유연한 배선이 필요한 기타 저전압 제어 애플리케이션에 적합합니다.

야금 및 산업 생산

산업 환경의 생산 라인, 장비 제어 캐비닛 및 신호 회로의 자동 제어 시스템에 사용할 수 있습니다. 선택 시 환경 온도와 오일, 습기 또는 화학물질에 대한 노출을 고려해야 합니다.

기계 및 전기 시스템 구축

중앙 에어컨 장비, 건물 기계 및 전기 시스템, 지하 장비실 및 기타 건물 서비스 설치의 제어 배선에 적용 가능합니다.

일반 산업 자동화

제한된 설치 공간을 통해 다중 제어 또는 모니터링 신호를 라우팅해야 하는 제어 캐비닛, 자동화된 생산 장비, 기계 장비 및 기타 산업 시스템에 사용됩니다.

품질 및 사양 검증

제어 케이블의 경우 품질 검증은 측정 가능한 구조와 전기 매개변수에 중점을 두어야 합니다. 도체 단면적, 최대 단선 직경, PVC 절연 두께 및 DC 도체 저항은 생산 및 배송 전에 합의된 사양과 비교하여 확인할 수 있습니다.

대량 엔지니어링 주문의 경우 모델, 코어 수량, 도체 단면적, 케이블 길이 및 해당 난연성 요구 사항을 미리 확인해야 합니다. 기술 문서 및 검사 기록은 프로젝트에서 요구하는 경우 주문한 사양과 일치할 수 있습니다.

Copper PVC Flame Retardant Flexible Control Cable

사양 선택 가이드

자동 제어 프로젝트용 케이블을 선택할 때 여러 매개변수를 함께 고려해야 합니다.

1. 도체 단면적: 전기 부하 및 제어 회로 요구 사항에 따라 선택합니다.

2. 코어 수량: 필요한 제어 및 모니터링 기능과 코어 수를 일치시키고 프로젝트 설계에 필요한 경우 추가 코어를 고려합니다.

3. 설치 방법: 케이블이 제어 캐비닛 내부, 전선관, 케이블 트레이 또는 장비에 직접 배선되는지 확인하십시오.

4. 난연성 요구 사항: 프로젝트에 필요한 난연성 등급 또는 적용 가능한 테스트 표준을 확인합니다.

5. 환경 조건: 주변 온도, 습기, 오일, 화학 물질, 기계적 움직임 및 사용 가능한 굽힘 공간을 고려하십시오.

6. 배송 요구 사항: 대량 생산 전에 케이블 길이, 포장, 라벨링, 문서화 및 검사 요구 사항을 확인하십시오.

FAQ

1. 이 구리 PVC 난연성 유연한 제어 케이블에는 난연성 성능이 있습니까?

예. 케이블은 화염 전파를 제한하도록 설계된 난연성 PVC 절연체 및 피복 재료를 사용합니다. 정확한 난연성 성능은 지정된 케이블 구조 및 해당 테스트 요구 사항에 따라 확인되어야 합니다.

2. 케이블이 좁은 제어 캐비닛의 배선에 적합한 이유는 무엇입니까?

다중 연선 도체 구조는 동일한 공칭 단면적의 단선 도체보다 더 큰 유연성을 제공합니다. 이렇게 하면 사용 가능한 설치 공간이 제한된 경우 라우팅 및 종단 작업이 더 쉬워집니다.

3. 어떤 단면적과 핵심 수량을 사용할 수 있습니까?

나열된 단면적은 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² 및 6mm²입니다. 권장 코어 수량에는 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 및 61 코어가 포함됩니다. 맞춤형 핵심 수량은 프로젝트 요구 사항에 따라 논의될 수 있습니다.
