Qiancheng 8.7/15kV XLPE 절연 전원 케이블은 신규 설치, 네트워크 업그레이드 및 산업용 전력 프로젝트를 포함한 15kV급 중전압 배전 시스템에 사용됩니다. 제품군에는 구리 및 알루미늄 도체 옵션, 다양한 단면적, 장갑 또는 비장갑 구조가 포함됩니다. Qiancheng은 검사, 배치 식별 및 제품 추적을 지원하기 위해 내부 테스트 및 생산 기록을 유지합니다.
XLPE 절연체는 기존 PVC 절연체보다 유전 손실이 낮으며 중전압 케이블 시스템에 널리 사용됩니다. 가교 구조는 지정된 전압 수준에서 연속 작동에 필요한 열적 및 전기적 특성을 제공합니다. 제공된 생산 데이터에는 ±0.05mm의 절연체 두께 공차가 지정되어 있으며 실제 공차 및 테스트 요구 사항은 해당 제품 사양에 대해 확인되어야 합니다.

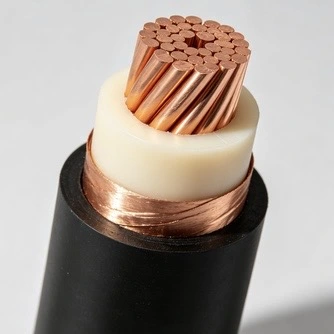

케이블에는 지정된 랩률이 25% 이상인 이중 구리 테이프 차폐 구조가 포함되어 있습니다. 금속 스크린은 케이블 전기장 제어 시스템의 일부를 형성하며 선택한 구성에 따라 결함 관련 전류에 대해 정의된 경로를 제공합니다. 해당 기술 요구 사항에 따라 부분 방전 및 내전압 테스트가 완제품 검사에 포함될 수 있습니다.
프로젝트 화재 성능 요구 사항에 따라 연소 중 연기 및 부식성 가스 배출을 줄여야 하는 경우 무할로겐 저연 피복 옵션을 지정할 수 있습니다. 제공된 기술 데이터에는 해당 테스트 조건에 대한 빛 투과율이 ≥70%라고 명시되어 있습니다. 특정 화재 안전 승인 요구 사항이 있는 프로젝트의 경우 생산 전에 필요한 표준, 테스트 보고서 및 문서를 확인해야 합니다.
구리 및 알루미늄 도체 구조를 통해 케이블을 다양한 전기, 설치 및 프로젝트 비용 요구 사항에 맞출 수 있습니다. 구리는 더 높은 전기 전도성을 제공하는 반면, 알루미늄은 도체 무게를 줄일 수 있으며 케이블 무게와 장거리 설치 물류가 중요한 경우 고려될 수 있습니다. 최종 선택은 전류용량, 전압 강하, 케이블 길이, 설치 조건 및 종단 요구 사항을 고려해야 합니다.
나열된 사양은 단일 코어 및 3코어 구성을 포함하여 제공된 데이터와 함께 광범위한 도체 크기를 포괄합니다. 가용성, 생산 길이 및 도체 구성은 필수 사양에 따라 확인되어야 합니다. 프로젝트 주문의 경우 문의 시 도체 재료, 단면적, 코어 배열, 외장 구조 및 케이블 길이를 명확하게 명시해야 합니다.
케이블은 케이블 트레이, 터널, 트렌치 및 직접 매설 용도로 사용할 수 있습니다. 추가적인 기계적 보호가 필요한 경우 장갑 구조를 고려할 수 있습니다. 전압 정격만 보고 케이블을 선택하기보다는 피복재, 토양 조건, 자외선 노출, 수분, 화학적 접촉, 외부 기계적 부하 등을 함께 검토해야 합니다.

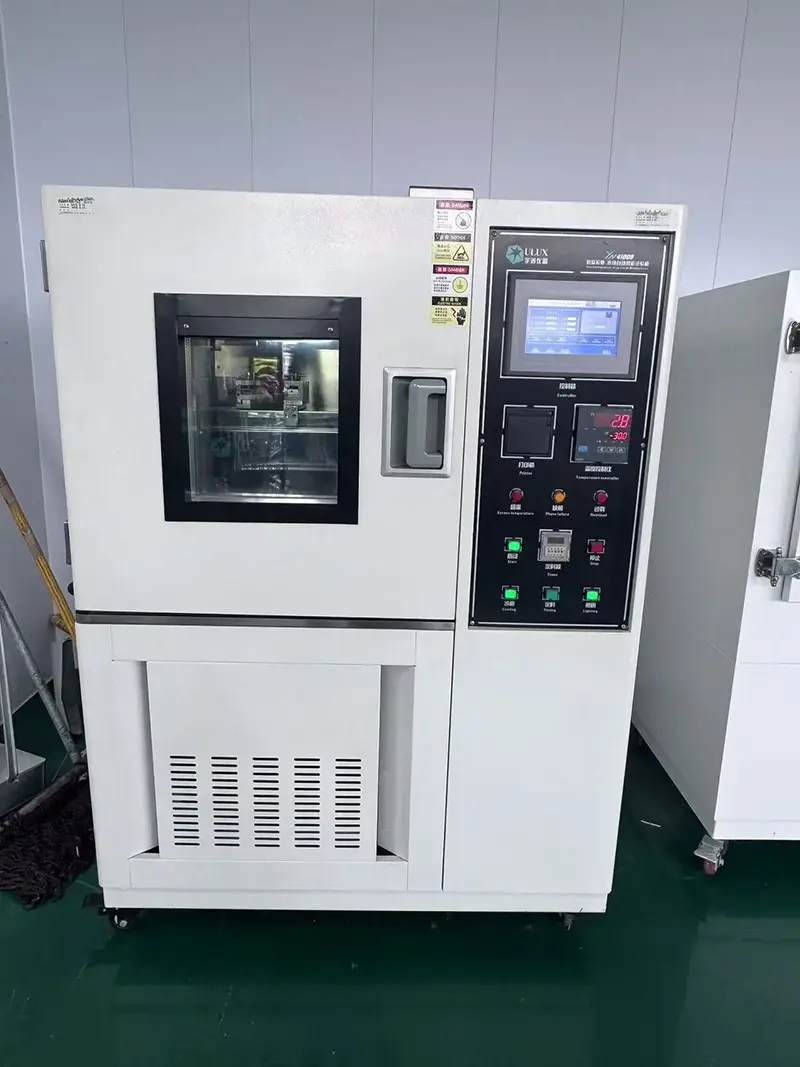

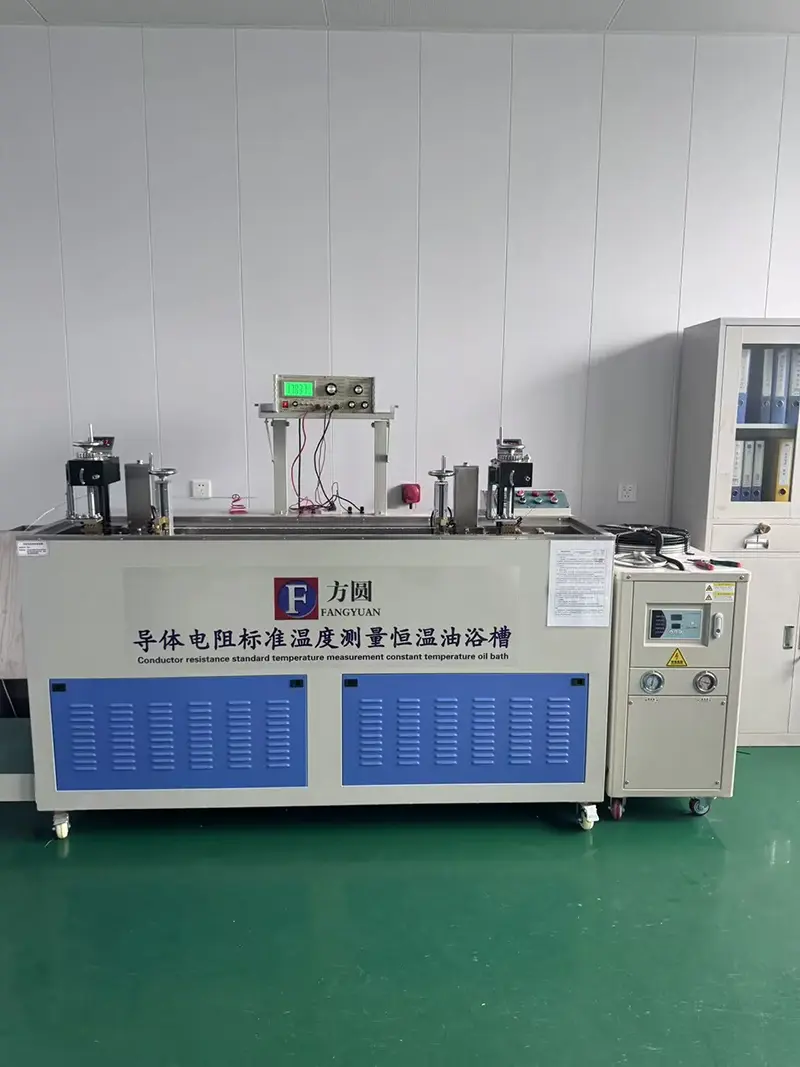

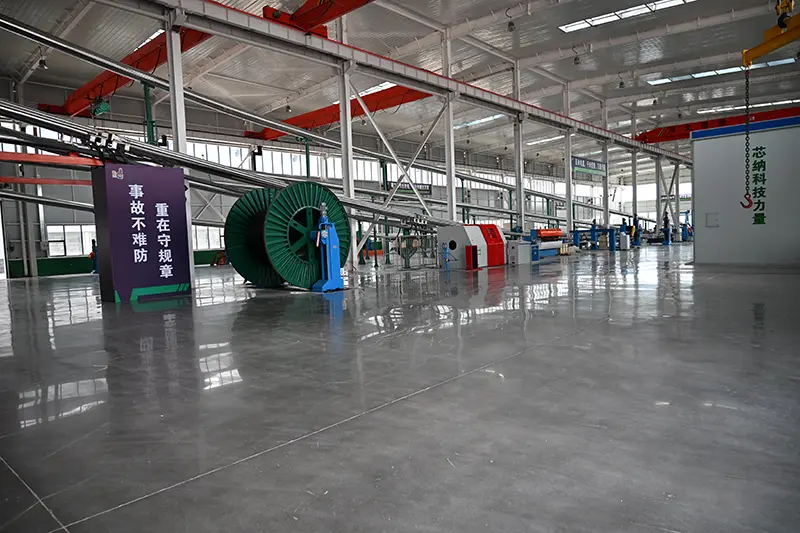

Qiancheng은 선택한 사양에 따라 관련 전기 및 치수 요구 사항을 검사하면서 케이블 제품의 생산 및 테스트 기록을 유지합니다. 주문에 따라 검사 문서에는 도체 저항, 절연 관련 테스트, 내전압 결과 및 기타 지정된 테스트 기록이 포함될 수 있습니다. 배치 식별은 완성된 케이블과 생산 문서 간의 추적성을 지원합니다.
|
공칭 도체 단면적(mm²) |
단열재 두께(mm) |
피복 두께(mm) |
대략적인 케이블 외경(mm) |
Cu 도체의 DC 저항(Ω/km) |
Al 도체의 DC 저항(Ω/km) |
시험전압(kV/5분) |
공기 중 Cu의 전류용량(A) |
공기 중 Al의 전류용량(A) |
직접 매립 토양의 Cu 전류량(A) |
직접 매설된 토양의 Al 전류용량(A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0.727≤0.524 |
≤1.20≤0.868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0.387≤0.268 |
≤0.641≤0.443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0.193≤0.153 |
≤0.320≤0.253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0.124≤0.0991 |
≤0.206≤0.164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0.0754≤0.0601 |
≤0.125≤0.100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0.0470≤0.0366 |
≤0.0778≤0.0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0.0176≤0.727 |
≤0.0291≤1.20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0.524≤0.387 |
≤0.868≤0.641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0.268≤0.193 |
≤0.443≤0.320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0.153≤0.124 |
≤0.253≤0.206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0.0991≤0.0754 |
≤0.164≤0.125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0.0601≤0.0470 |
≤0.100≤0.0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
중전압 케이블 선택에는 프로젝트에 적용되는 절연 상태, 전기장 제어 및 전기 테스트 요구 사항에 주의가 필요합니다. XLPE 절연체와 금속 차폐 시스템은 케이블 절연 구조의 일부로 함께 작동합니다. 습하거나 화학적으로 노출된 지역에 설치할 경우 전압 정격에만 의존하기보다는 외장재와 환경 저항성도 확인해야 합니다.
철도 운송 시설, 지하 유틸리티 터널, 병원 및 기타 밀폐된 인프라의 경우 화재 성능 요구 사항이 보호관 구성 선택에 영향을 미칠 수 있습니다. 무할로겐 저연 케이블이 지정된 경우 주문하기 전에 필요한 연기, 화염 및 가스 방출 테스트 표준을 프로젝트 사양에서 확인해야 합니다.
구리 버전과 알루미늄 버전은 실제 전기 및 설치 매개변수를 사용하여 비교해야 합니다. 중요한 요소에는 도체 저항, 허용 전류, 전압 강하, 케이블 무게, 경로 길이, 종단 방법 및 설치 비용이 포함됩니다. 허용 전류는 설치 및 환경 요인에 따라 달라지므로 기술표의 전류용량 값은 프로젝트의 실제 설치 조건과 함께 사용해야 합니다.
프로젝트 조달의 경우 샘플 사양은 도체 재료, 단면적, 코어 구성, 절연체, 외장 및 정격 전압의 최종 생산 사양과 일치해야 합니다. 배치 검사 기록은 선적 전에 합의된 기술 요구 사항에 대해 완제품을 확인하기 위한 실제적인 참고 자료를 제공합니다.
해외 프로젝트의 경우 생산 전에 필요한 기술 문서를 확인해야 합니다. 계약 및 대상 요구 사항에 따라 문서 패키지에는 프로젝트 또는 해당 규정에서 요구하는 제품 사양, 테스트 보고서, 검사 기록 및 인증서가 포함될 수 있습니다. 주문에 따라 필요한 경우 중국어 및 영어 문서를 준비할 수 있습니다.
Qiancheng 8.7/15kV XLPE 절연 전원 케이블은 선택한 구성에 따라 케이블 트레이, 케이블 터널, 케이블 트렌치 및 도관에 설치할 수 있습니다. 토양과 기계적 조건이 적절한 경우 직접 매장을 고려할 수 있습니다. 기갑 구조는 일반적으로 추가적인 기계적 보호가 필요할 때 사용됩니다.
설치하는 동안 지정된 최소 굽힘 반경을 유지해야 하며 케이블은 날카로운 모서리와 과도한 당기는 힘으로부터 보호되어야 합니다. 주변 온도가 0℃ 미만인 경우 제공된 설치 요구 사항에 따라 케이블을 놓기 전에 5℃ 이상으로 예열해야 합니다. 유도된 와전류 가열이 케이블 작동에 영향을 미칠 수 있으므로 단일 코어 AC 케이블을 강철 도관에 별도로 설치해서는 안 됩니다.
일반적인 응용 분야에는 광산, 화학 공장 및 대규모 산업 시설 내의 중간 전압 배전이 포함됩니다. 최종 구조는 하중, 설치 경로, 환경 노출 및 필요한 기계적 보호 수준에 따라 선택되어야 합니다.
철도 운송 시설 및 지하 유틸리티 터널의 고압 배전망에는 추가적인 화재 성능 고려 사항이 필요할 수 있습니다. 프로젝트 사양에 연기 감소 및 할로겐 프리 재료가 필요한 경우 해당 외장 구조를 지정할 수 있습니다.
이 케이블은 신규 변전소, 네트워크 개조, 지역 배전과 관련된 중압 배전 및 송전 회로에 적용할 수 있습니다. 도체 크기 및 설치 방법은 계산된 부하 및 경로 조건과 일치해야 합니다.
병원, 상업 단지 및 기타 대형 건물에서는 내부 또는 들어오는 전력 분배를 위해 중전압 케이블 시스템을 사용할 수 있습니다. 케이블 구성을 결정할 때 화재 성능, 라우팅 공간, 기계적 보호 및 유지 관리 접근을 함께 고려해야 합니다.
A: 구리 테이프 실드는 전기장 제어 및 접지 시스템의 일부를 형성합니다. 제공된 사양은 ≥25%의 차폐 랩율을 제공하며, 부분 방전 및 내전압 테스트를 사용하여 해당 요구 사항에 따라 완성된 케이블의 전기적 상태를 확인할 수 있습니다.
A: XLPE는 낮은 유전 손실과 수목 노화에 대한 저항성을 포함하여 중전압 전력 케이블에 널리 사용되는 전기적 및 열적 특성을 가지고 있습니다. 실제 절연 성능은 케이블 구조, 테스트 결과 및 설치 조건과 함께 평가되어야 합니다.
A: 프로젝트 사양에서 연기 발생, 할로겐 함량 또는 부식성 연소 생성물을 특히 강조하는 경우를 고려할 수 있습니다. 이는 밀폐되어 있거나 밀집되어 있는 인프라에서 흔히 발생합니다. 주문하기 전에 해당 화재 성능 표준과 필수 테스트 문서를 확인해야 합니다.
A: 선택한 외피와 케이블 구성이 실제 조건과 일치할 때 이러한 환경을 고려할 수 있습니다. 선택 시 수분, 화학물질 노출, 온도, 토양 조건 및 기계적 부하를 검토해야 합니다. XLPE 절연체만으로는 케이블이 모든 산업 환경에 적합한지 여부를 결정할 수 없습니다.
A: 특히 직접 매설 설치 시 케이블에 추가적인 기계적 힘이 가해질 수 있는 경우에는 일반적으로 장갑 구조가 고려됩니다. 케이블 트레이, 터널 및 보호 트렌치의 경우 설치 조건이 충분한 기계적 보호를 제공할 경우 비장갑 구조가 적절할 수 있습니다.
A: 제공된 기술 표에는 다양한 구리 및 알루미늄 도체 크기를 갖춘 여러 단일 코어 및 3코어 구성이 포함되어 있습니다. 프로젝트 부하 계산 및 설치 방법에 따라 필요한 도체 재료, 단면적, 코어 수 및 케이블 길이를 확인해야 합니다.
A: 구리와 알루미늄은 전류 전달 용량, 도체 저항, 전압 강하, 케이블 무게, 경로 길이, 종단 요구 사항 및 설치 조건에 따라 비교되어야 합니다. 표의 전류 등급은 명시된 설치 조건에 대한 참조 값이며 모든 프로젝트에 대한 보편적인 값으로 취급되어서는 안 됩니다.
A: 케이블 구조, 갑옷 요구 사항, 토양 상태, 매설 경로, 기계적 보호, 굴곡 반경 및 적용 가능한 설치 온도를 확인하십시오. 케이블 경로에서 날카로운 물체를 제거해야 하며 설치 시 프로젝트에 지정된 취급 및 테스트 절차를 따라야 합니다. 단일 코어 AC 케이블의 경우 과도한 유도 가열을 방지하기 위해 금속 도관 내부 배열도 검토해야 합니다.
견적요청시에는 정격전압, 도체재질, 단면적, 심선구성, 케이블길이, 설치방법, 적용환경 등을 알려주시기 바랍니다. 이 정보를 통해 케이블 구성 및 기술 문서를 실제 프로젝트 요구 사항과 비교하여 확인할 수 있습니다.
