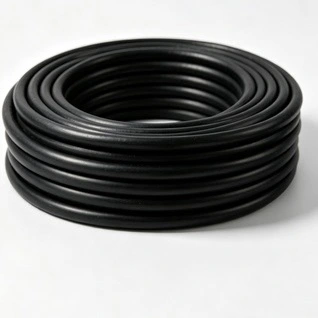

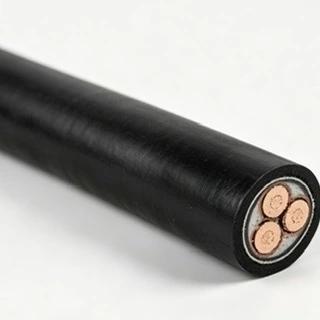

국내 및 국제 인프라 프로젝트를 위해 Qiancheng 6/10kV XLPE 절연 전원 케이블은 중전압 배전 애플리케이션용으로 설계되었습니다. 이 제품은 구리 또는 알루미늄 도체와 함께 사용할 수 있으며 다양한 도체 크기 및 설치 조건에 맞게 지정할 수 있습니다. Qiancheng은 배치 수준 품질 관리 및 제품 추적성을 지원하기 위해 생산 및 테스트 기록을 유지합니다.
|
공칭 도체 단면적(mm²) |
단열재 두께(mm) |
피복 두께(mm) |
대략적인 케이블 외경(mm) |
DC 저항 Cu(Ω/km) |
DC 저항 Al(Ω/km) |
시험전압(kV/5분) |
공기 중 전류용량-Cu(A) |
공기 중의 전류용량-Al(A) |
Ampacity-Cu in Direct-buried Soil (A) |
직접 매립 토양의 Ampacity-Al (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0.7270≤0.5240 |
≤1.2000≤0.8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0.3870≤0.2680 |
≤0.6410≤0.4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0.1930≤0.1530 |
≤0.3200≤0.2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0.1240≤0.0991 |
≤0.2060≤0.1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0.0754≤0.0601 |
≤0.1250≤0.1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0.0470≤0.0366 |
≤0.0778≤0.0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0.0176≤0.7270 |
≤0.0291≤0.1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0.5240≤0.3870 |
≤0.8680≤0.6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0.2680≤0.1930 |
≤0.4430≤0.3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0.1530≤0.1240 |
≤0.2530≤0.2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0.0991≤0.0754 |
≤0.1640≤0.1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0.0601≤0.0470 |
≤0.1005≤0.0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
XLPE 절연 시스템은 중전압 배전을 위한 안정적인 전기 절연을 제공합니다. 성능은 절연 품질, 도체 설계, 차폐 구조 및 올바른 설치에 따라 달라집니다. 케이블 사양은 정격전압, 동작전류, 설치환경, 적용 케이블 규격에 따라 선정되어야 합니다.
금속 차폐층은 절연 도체 주위에 제어된 전기 경로를 제공하고 전체 절연 시스템을 지원합니다. 특히 중전압 배전망에서 설치 후 전기 성능을 유지하려면 적절한 차폐, 접합 및 종단이 중요합니다.

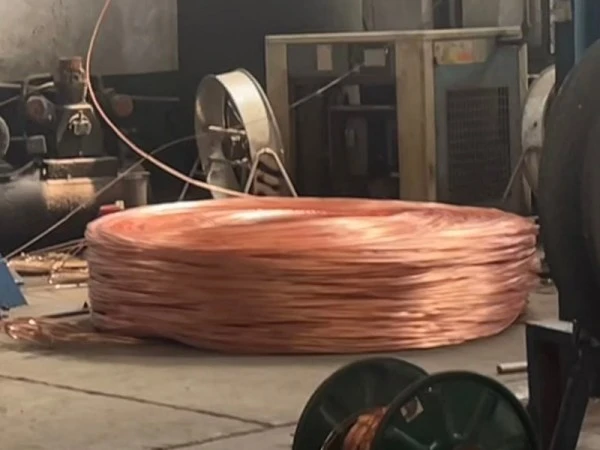

다양한 프로젝트 요구 사항에 따라 구리 및 알루미늄 도체를 사용할 수 있습니다. 구리는 더 높은 전기 전도성을 제공하는 반면, 알루미늄은 밀도가 낮고 케이블 무게를 줄일 수 있습니다. 도체 선택에는 도체 재료만 고려하기보다는 전류 용량, 전압 강하, 설치 공간, 케이블 무게 및 프로젝트 비용을 고려해야 합니다.
나열된 크기는 다양한 하중 요구 사항과 설치 조건을 포괄합니다. 최종 선택은 계산된 작동 전류, 허용 가능한 전압 강하, 단락 내성 요구 사항, 주변 조건, 배치 방법 및 적용 가능한 전기 설계 요구 사항을 기반으로 해야 합니다.
지하 유틸리티 터널, 병원, 철도 운송 시설 및 기타 폐쇄된 장소의 경우 전기 설계 단계에서 케이블 화재 성능 요구 사항을 확인해야 합니다. 프로젝트에서 연기 배출을 줄이고 부식성 가스를 줄여야 하는 경우 할로겐 프리 저연 구조를 지정할 수 있습니다. 필요한 건설은 해당 지역 표준 및 프로젝트 사양에 따라 확인되어야 합니다.
장거리 배전의 경우 케이블 무게와 설치 조건이 도체 선택에 중요한 요소가 될 수 있습니다. 알루미늄 도체는 전체 케이블 무게를 줄일 수 있는 반면, 더 높은 전도성이나 더 컴팩트한 도체 배열이 필요한 경우 구리를 선택할 수 있습니다. 최종 선택은 전기 계산 및 설치 조건을 기반으로 해야 합니다.
인프라 및 수출 프로젝트의 경우 생산 기록 및 테스트 문서는 제조부터 배송까지 추적성을 제공하는 데 도움이 됩니다. Qiancheng은 주문 요구 사항에 따라 고객 검사 및 프로젝트 품질 문서화를 지원할 수 있는 배치 관련 생산 및 테스트 기록을 유지합니다.
수출 프로젝트에는 공장 인증서, 검사 기록, 기술 사양 및 기타 지원 문서가 필요할 수 있습니다. 제공된 문서가 계약, 검사 절차 및 목적지 시장 요구 사항과 일치하도록 문서 요구 사항을 생산 전에 확인해야 합니다.
이 제품은 산업단지, 광산 시설, 시립 유틸리티 터널, 철도 인프라, 병원 및 도시 변전소에 서비스를 제공하는 6/10kV 중전압 배전 시스템에 사용할 수 있습니다. 케이블 구조와 도체 크기는 특정 설치 환경과 전기 부하에 따라 선택해야 합니다.
주변 온도가 0℃ 이하일 경우, 제조사가 명시한 취급 온도에 따라 설치하십시오. 예열이 필요한 경우 케이블을 포설하기 전에 5℃ 이상으로 올려 놓아야 합니다. 설치하는 동안 외장이나 단열재를 손상시킬 수 있는 과도한 구부림, 충격 및 날카로운 모서리와의 접촉을 피하십시오.
케이블 피복은 운송 및 부설 중 절단, 마모 및 기계적 충격으로부터 보호되어야 합니다. 지하 설치의 경우 물 유입을 제한하기 위해 적절한 밀봉, 연결 및 종료 절차가 필요합니다. 설치 중에 지정된 굽힘 반경과 당김 장력도 준수해야 합니다.
단일 코어 AC 케이블은 유도 전류로 인해 추가 가열이 발생할 수 있으므로 강자성 강철 도관을 통해 개별적으로 배선하면 안 됩니다. 도관 보호가 필요한 경우 해당 전기 설치 요구 사항에 따라 케이블 배열을 설계해야 합니다.

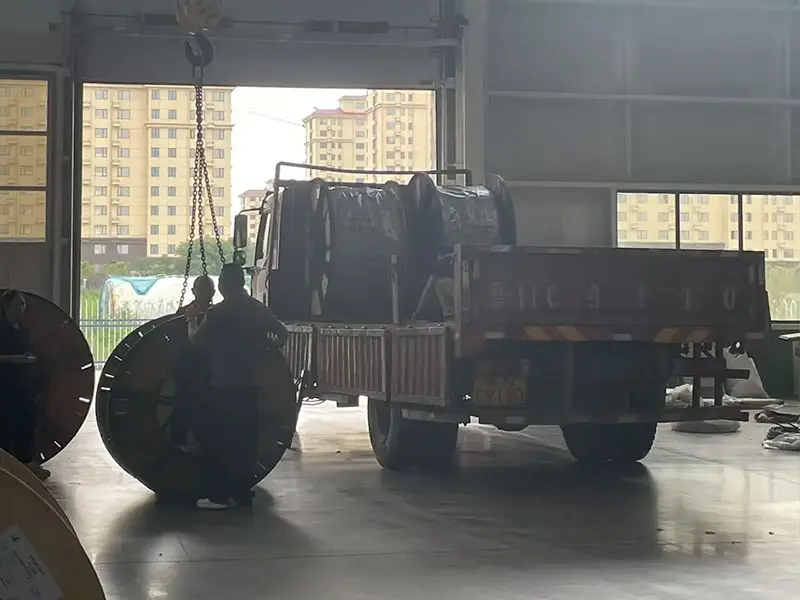

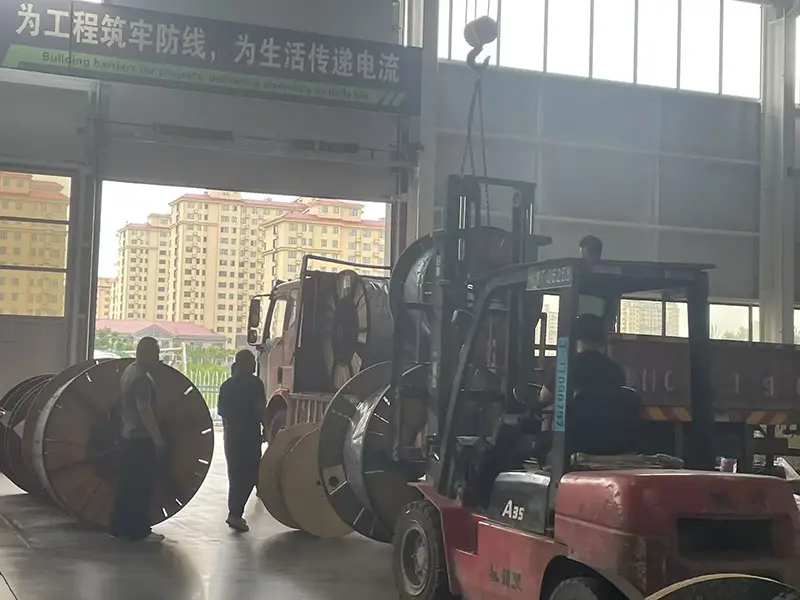

배송 패키지에는 주문 요구 사항에 따라 공장 인증서, 검사 기록, 기술 사양 및 배치 추적 정보가 포함될 수 있습니다. 해외 프로젝트의 경우 통관, 검사 또는 프로젝트 인계가 필요할 때 중국어-영어 문서를 준비할 수 있습니다.
사양 선택을 위해 고객은 필요한 전압 레벨, 도체 재료, 단면적, 케이블 길이, 설치 방법 및 적용 조건을 제공할 수 있습니다. Qiancheng은 이러한 요구 사항을 검토하고 주문에 대한 해당 제품 및 기술 문서를 제공할 수 있습니다.
A: 산업 단지, 광산 시설, 시립 유틸리티 터널, 철도 운송 인프라, 병원 및 도시 변전소의 중전압 배전 시스템에 적합합니다. 설치 환경, 부하 요구 사항 및 해당 표준에 따라 특정 구조를 선택해야 합니다.
A: 프로젝트에서 요구하는 경우 할로겐 프리 저연 구조를 지정할 수 있습니다. 화재 성능 요구 사항은 생산 전에 해당 케이블 표준, 현지 화재 규정 및 프로젝트 사양에 대해 확인되어야 합니다.
A: 전류 용량, 전압 강하, 도체 크기, 케이블 무게, 설치 조건 및 프로젝트 비용에 따라 선택이 달라집니다. 일반적으로 더 높은 전도성이 필요한 경우 구리가 고려되는 반면, 더 낮은 케이블 무게가 중요한 프로젝트 요소인 경우 알루미늄이 고려될 수 있습니다.
A: 생산 품질은 재료 검사, 제조 공정 관리, 완제품 테스트를 통해 관리됩니다. 추적성 및 고객 검사 요구 사항을 지원하기 위해 배치 관련 생산 및 테스트 기록이 유지됩니다.
A: 설치 시 지정된 최소 취급 온도와 제조업체의 지침을 따라야 합니다. 주변 온도가 0℃ 이하일 경우, 시공 전 5℃ 이상 예열이 필요할 수 있습니다. 또한 케이블은 과도한 굽힘, 충격 및 날카로운 모서리로부터 보호되어야 합니다.
답변: 강자성 강철 도관 내부의 단일 코어 AC 케이블은 유도 전류와 추가 열을 생성할 수 있으므로 일반적으로 이러한 배열은 피해야 합니다. 도관 배열 및 케이블 그룹은 해당 설치 요구 사항에 따라 설계되어야 합니다.
