18/30kV XLPE절연 전력케이블

중국 Qiancheng 공장에서 제조된 이 18/30kV XLPE 절연 전력 케이블은 중전압 전력 전송을 위해 새로운 구리 도체와 XLPE 절연 재료를 사용합니다. 공장 공급은 일반 및 대량 주문이 가능하며, 케이블 요구 사항 및 주문 수량에 따라 가격 및 사양이 확정됩니다. 프로젝트 애플리케이션에 대한 맞춤형 소싱 요구 사항도 논의할 수 있습니다.

문의 보내기

제품 설명

고전압 배전 엔지니어링 프로젝트의 경우 Qiancheng 18/30kV XLPE 절연 전원 케이블이 선호되는 선택입니다. 이는 30kV급 송전 및 배전 프로젝트의 건설 요구 사항을 충족합니다.

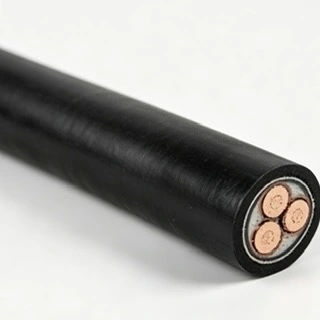

18/30kV XLPE Insulated Power Cable

제품 사양 및 기술 매개변수 표

공칭 도체 단면적(mm²)	단열재 두께(mm)	피복 두께(mm)	대략적인 케이블 외경(mm)	Cu 도체의 DC 저항(Ω/km)	Al 도체의 DC 저항(Ω/km)	시험전압(kV/5분)	공기 중 Cu의 전류용량(A)	공기 중 Al의 전류용량(A)	직접 매립 토양의 Cu 전류량(A)	직접 매설된 토양의 Al 전류용량(A)
1×501×70	8.08.0	2.02.1	33.334.9	0.3870.268	0.6410.443	6363	205260	160200	215265	160200
1×951×120	8.08.0	2.12.2	36.738.2	0.1930.153	0.3200.253	6363	315360	245280	315360	240270
1×1501×185	8.08.0	2.22.3	39.941.5	0.1240.0991	0.2060.164	6363	410470	320365	405455	305345
1×2401×300	8.08.0	2.32.4	44.046.3	0.07540.0601	0.1250.100	6363	555640	435500	530595	400455
1×4001×500	8.08.0	2.52.6	49.652.8	0.04700.0366	0.07780.0605	6363	745885	585680	680765	520595
1×6303×503×70	8.08.08.0	2.73.13.2	56.469.072.5	0.02830.3870.268	0.04690.6410.443	636363	980165210	790130165	860180220	680140170
3×953×120	8.08.0	3.43.5	77.080.0	≤0.193≤0.153	≤0.320≤0.253	6363	255290	200225	265300	210235
3×1503×185	8.08.0	3.63.7	83.587.0	≤0.1240.0991	0.2060.164	6363	330435	255295	340380	260300
3×2403×3003×400	8.08.08.0	3.94.04.3	92.297.3104.5	0.07540.06010.0470	0.1250.1000.0778	636363	495565640	345390450	435485520	345390440

동종 제품 대비 장점

선도적인 단열 기술

고품질 XLPE 가교 폴리에틸렌 단열재를 채택하고 삼중 공압출 생산 라인과 온라인 레이저 두께 측정 기능을 갖추고 있어 균일한 단열재 두께를 보장하고 수목 생성을 억제합니다. 일반 케이블과 비교하여 유전 손실이 더 낮고 실외 서비스 수명이 최대 40년까지 설계되었습니다.

최적화된 이중층 쉴드 구조

랩률이 25% 이상인 이중 구리 테이프 쉴드. 엄격한 내전압 및 부분 방전 테스트를 통과하여 대규모 전력망 부하 변동에 대처하고 예상치 못한 고장 및 정전 위험을 줄일 수 있습니다.

유연한 재료 옵션

구리 코어 버전은 회선 손실이 낮아 단거리 고부하 변전소에 적합합니다. 알루미늄 코어 YJLV는 자중을 30% 줄여 장거리 송전 프로젝트의 전체 운송 및 비용을 효과적으로 절감합니다.

완벽한 품질 추적 시스템

Qiancheng 18/30kV XLPE 절연 전원 케이블의 각 배치는 보관된 테스트 비디오를 통해 독립적인 테스트를 거칩니다. 추적 가능한 QR 코드가 제공됩니다. 샘플과 양산품의 품질 차이를 방지하기 위해 고객 현장 무작위 검사를 지원합니다.

옵션 LSZH 할로겐 프리 저연 버전

할로겐 프리 저연 버전은 연소 시 무독성 연기를 거의 생성하지 않습니다. 공공 인프라 프로젝트의 화재 안전 승인을 쉽게 통과할 수 있도록 중국어와 영어로 된 완전한 IEC 테스트 인증서 세트가 제공됩니다.

안전성능

전기 안전

엄격한 고전압 내압 및 부분 방전 테스트를 거쳐 배송됩니다. 습한 광산 및 화학공장 현장에서 안정적으로 작동하여 단락 및 절연파괴 등의 고장 위험을 낮춥니다.

화재안전 성능

맞춤형 할로겐 프리 저연 버전은 화재 시 자가 소화되고 부식성 독성 연기를 방출하지 않아 화재 시나리오에서 인원 대피를 보호하고 밀도가 높은 엔지니어링 프로젝트에 적합합니다.

장기 운영 안전

노화 방지 및 자외선 방지. 장기간 직접 매설하거나 옥외에 매설해도 손상 및 노화에 강하므로 정기 검사 및 케이블 교체 비용을 크게 절감할 수 있습니다.

응용 시나리오

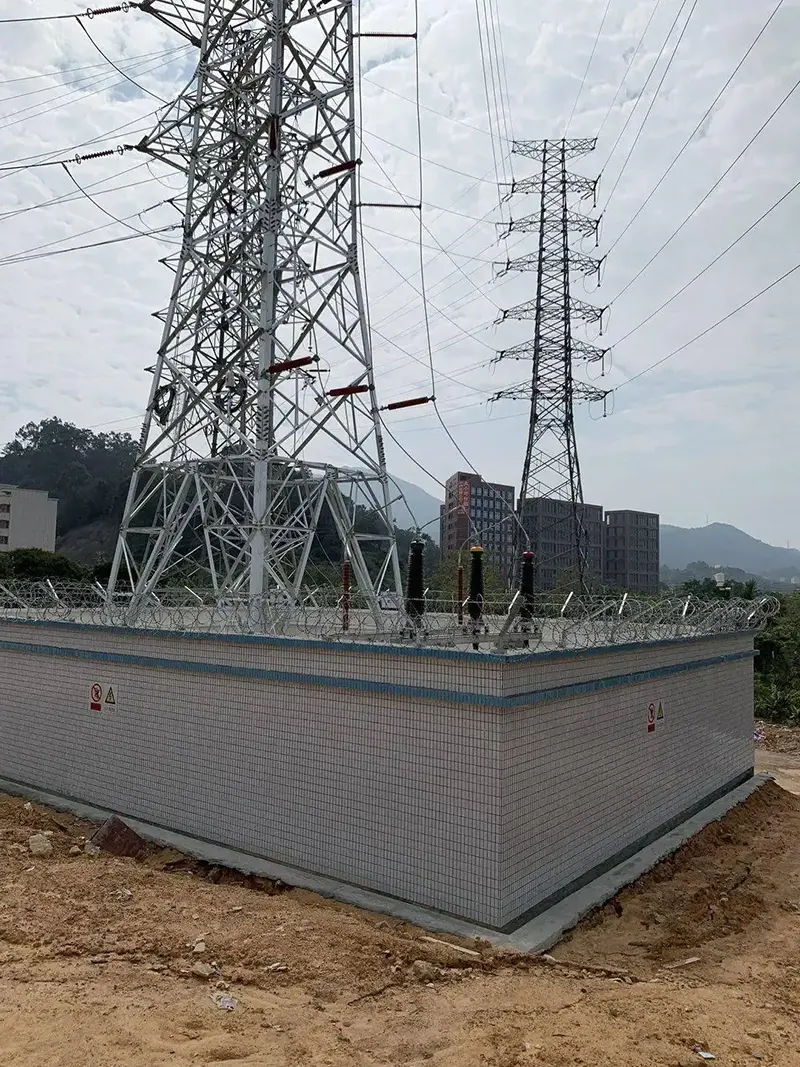

도시 변전소, 대규모 산업 단지, 광산 및 화학 기지, 철도 운송, 지하 종합 유틸리티 터널 및 신 에너지 발전소의 송전선 지원.

18/30kV XLPE Insulated Power Cable

설치 및 배치 요구 사항

1. 주위온도는 0℃ 이상이어야 합니다. 절연체의 부서지기 쉬운 균열 손상을 방지하기 위해 저온에서 시공하기 전에 케이블을 예열하는 것이 좋습니다.

2. 최소 굽힘 반경에 대한 사양을 엄격히 따르십시오. 절연체 노화를 유발할 수 있는 피복 긁힘 및 물 유입을 방지하기 위해 배선을 날카로운 모서리와 모서리에서 멀리 두십시오.

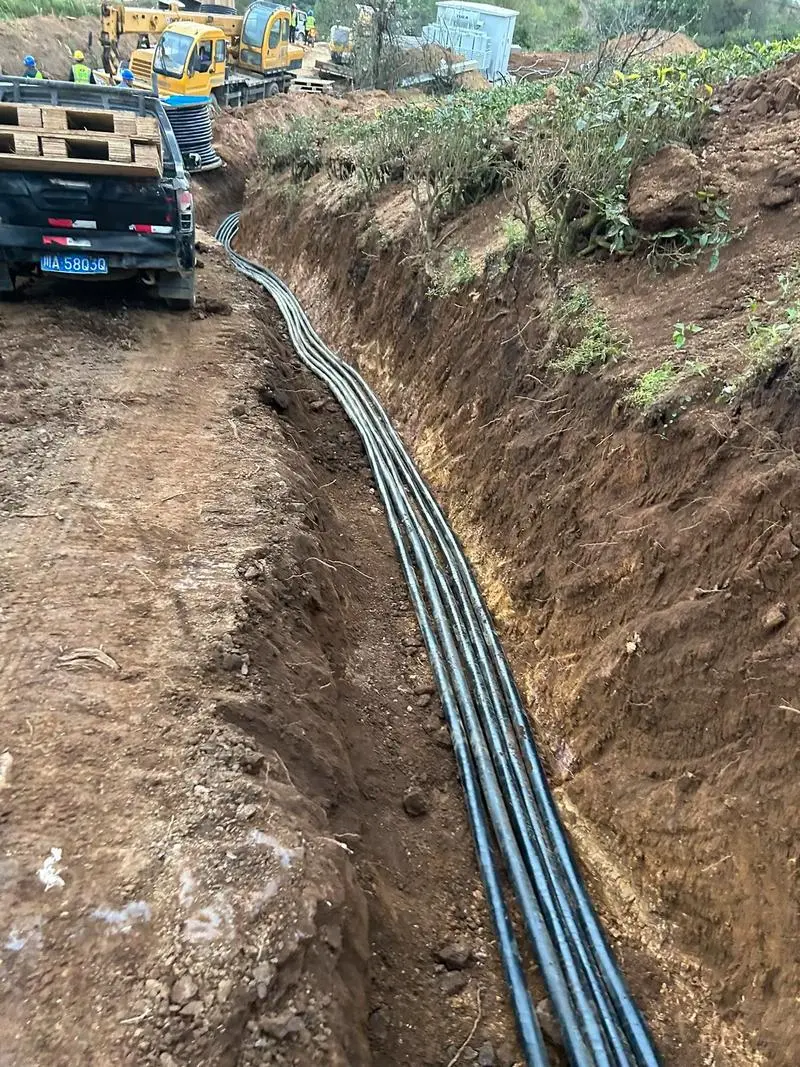

3. 허용되는 부설 방법에는 실내 케이블 트레이 라우팅, 케이블 터널, 케이블 트렌치, 도관 설치 및 느슨한 토양에 직접 매설이 포함됩니다. 장갑 케이블은 가벼운 기계적 외부 힘을 견딜 수 있습니다.

4. 단일 코어 AC 케이블은 케이블 노화를 가속화하는 와류 가열을 방지하기 위해 강철 도관 내부에만 배선해서는 안 됩니다.

FAQ

Q1: 18/30kV XLPE 절연 전원 케이블의 절연 두께는 상대적으로 두껍습니다. 생산 시 균일한 두께는 어떻게 유지되나요?

A: 온라인 레이저 두께 측정 기능을 갖춘 삼중 공압출 생산 라인은 생산 중 단열재 치수를 모니터링하는 데 사용됩니다. 이는 일관된 XLPE 절연 두께를 유지하고 안정적인 유전체 성능을 지원하는 데 도움이 됩니다. 실외 응용 분야에 대해 명시된 설계 서비스 수명은 지정된 작동 조건에서 40년에 달할 수 있습니다.

Q2: 전력망 부하 변동 시 이중 구리 테이프 차폐는 어떤 보호 기능을 제공합니까?

A: 구리 테이프 쉴드의 지정된 랩률은 ≥25%입니다. 차폐 시스템은 내전압 및 부분 방전 테스트와 함께 전기장을 제어하는 데 도움이 되며 전력 시스템의 작동 부하 변화가 발생할 때 절연 성능을 지원합니다.

Q3: 장거리 변전소 프로젝트의 경우 구리 코어 및 알루미늄 코어 버전을 어떻게 선택해야 합니까?

A: 더 짧은 거리에서 더 높은 전도성과 고부하 전송이 필요한 경우 구리 코어 구조가 일반적으로 고려됩니다. 더 낮은 케이블 무게가 중요한 요소인 장거리 전송 경로의 경우 알루미늄 코어 YJLV 구조를 고려할 수 있습니다. 최종 선택에서는 전류 용량, 전압 강하, 설치 조건 및 총 케이블 길이도 고려해야 합니다.

Q4: 케이블은 광산, 화학 공장 등 습한 고전압 환경에서 어떻게 작동합니까?

A: 관련 요구 사항에 따라 관련 고전압 내구 및 부분 방전 테스트가 수행됩니다. XLPE 절연체는 전기 절연 시스템을 제공하며 케이블 구조는 광산이나 화학 시설의 습기 노출, 온도, 화학 물질 접촉 및 기타 현장 조건에 따라 선택해야 합니다.

Q5: 장기간 직접 매립 및 옥외 설치시 고려해야 할 사항은 무엇입니까?

A: 케이블 구조는 노화 및 UV 노출에 대한 저항성을 제공하는 반면, 보호 버전은 케이블이 외부 힘에 노출될 수 있는 설치 조건에 대해 추가적인 기계적 보호 기능을 제공합니다. 직접 매설 또는 옥외 적용의 경우 설치 전에 덮개 유형, 토양 조건, 햇빛 노출 및 기계적 보호를 검토해야 합니다.

Q6: 설치 중에 케이블을 구부릴 때 무엇을 고려해야 합니까?

A: 설치 전반에 걸쳐 지정된 최소 굽힘 반경을 준수해야 합니다. 덮개의 손상을 방지하려면 날카로운 모서리, 과도한 굽힘 및 강제 당김을 피해야 합니다. 기계적 손상은 절연 시스템과 그 장기적인 성능에 영향을 미칠 수 있으므로 고전압 케이블 시스템의 경우 적절한 취급이 특히 중요합니다.

Q7: 기존 피복 유형보다 무할로겐 저연 버전이 선호되는 경우는 언제입니까?

A: 무할로겐 저연 버전은 연소 중 연기 및 부식성 할로겐 함유 배출을 제한하기 위한 것입니다. 연기 및 화재 성능 요구 사항이 더 까다로운 철도 운송 시설 및 지하 유틸리티 터널을 포함하여 밀도가 높거나 밀폐된 인프라에 대해 고려할 수 있습니다.

Q8: 저온에서 케이블을 설치할 때 어떤 주의 사항이 필요합니까?

A: 해당 설치 절차에서 달리 명시하지 않는 한 권장 설치 주변 온도는 0℃ 미만이어서는 안 됩니다. 저온 설치가 필요한 경우 절연체가 부서지기 쉬운 손상 위험을 줄이기 위해 적절한 예열 조치를 따라야 합니다. 단일 코어 AC 케이블의 경우 강철 도관 내부 설치 시 과도한 와전류 가열을 방지하기 위해 해당 요구 사항을 따라야 합니다.
