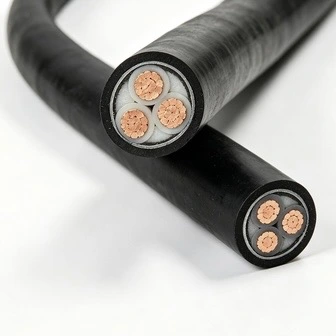

12/20kV XLPE절연 전력케이블

글로벌 엔지니어링 구매자는 중국 전문 제조업체가 공급하는 Qiancheng 12/20kV XLPE 절연 전원 케이블을 선택할 수 있습니다. 대규모 변전소 및 신에너지 프로젝트의 20kV 배전 시스템에 대해 할로겐 프리 저연 맞춤화가 지원됩니다.

문의 보내기

제품 설명

Qiancheng 12/20kV XLPE 절연 전원 케이블은 다양한 20kV 중전압 송전의 신축 및 개조 프로젝트에 적용됩니다. 이 제품은 두 가지 주요 시리즈, 즉 단일 코어 및 3코어 구리 코어 YJV와 알루미늄 코어 YJLV를 제공하며 옵션으로 LSZH 무할로겐 저연 외장이 포함됩니다. 국내외 신에너지 및 전력망 인프라 프로젝트에 널리 채택되었습니다. 실측된 운영 데이터와 프로젝트 사례를 검증할 수 있습니다.

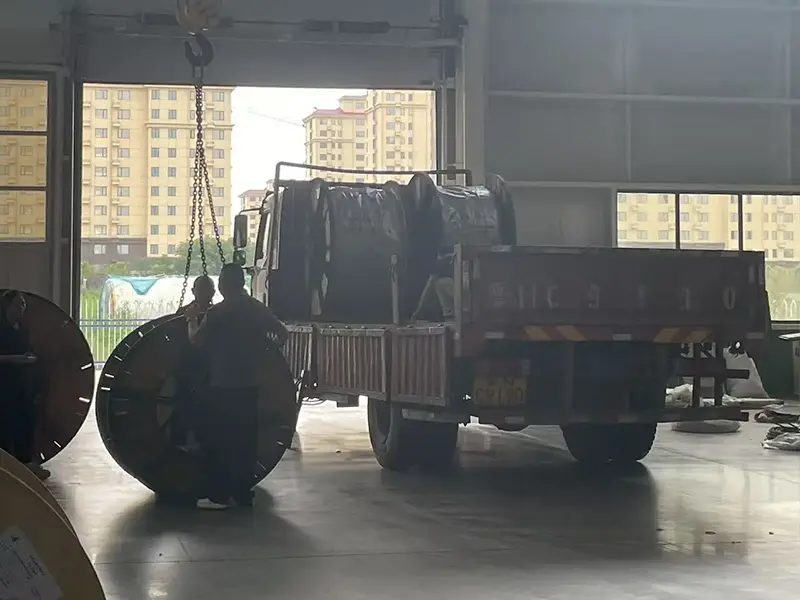

12/20kV XLPE Insulated Power Cable

제품 사양 및 기술 매개변수

공칭 도체 단면적(mm²)	단열재 두께(mm)	피복 두께(mm)	대략적인 케이블 외경(mm)	DC 저항 Cu(Ω/km)	DC 저항 Al(Ω/km)	시험전압(kV/5분)	공기 중 전류용량-Cu(A)	공기 중의 전류용량-Al(A)	직접 매립 토양의 Ampacity-Cu (A)	직접 매립 토양의 Ampacity-Al (A)
1×35	5.5	2.0	27	≤0.524	≤0.868	42	170	135	180	135
1×50	5.5	2.0	29	≤0.387	≤0.641	42	205	160	215	160
1×70	5.5	2.0	30	≤0.268	≤0.443	42	260	200	265	200
1×95	5.5	2.0	32	≤0.193	≤0.320	42	315	245	315	240
1×120	5.5	2.0	34	≤0.153	≤0.253	42	360	280	360	270
1×150	5.5	2.0	35	≤0.124	≤0.206	42	410	320	405	305
1×185	5.5	2.5	38	≤0.0991	≤0.164	42	470	365	455	345
1×240	5.5	2.5	40	≤0.0754	≤0.125	42	555	435	530	400
1×300	5.5	2.5	43	≤0.0601	≤0.100	42	640	500	585	455
1×400	5.5	2.5	45	≤0.0470	≤0.0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0.0366	≤0.0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0.0283	≤0.0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0.0221	≤0.0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0.0176	≤0.0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0.0151	≤0.0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0.524	≤0.868	42	140	110	155	120
3×50	5.5	3.0	60	≤0.387	≤0.641	42	165	130	180	140
3×70	5.5	3.0	63	≤0.268	≤0.443	42	210	165	220	170
3×95	5.5	3.5	67	≤0.193	≤0.320	42	255	200	235	210
3×120	5.5	3.5	71	≤0.153	≤0.253	42	290	225	260	235
3×150	5.5	3.5	74	≤0.124	≤0.206	42	330	255	300	260
3×185	5.5	3.5	78	≤0.0991	≤0.164	42	395	295	350	300
3×240	5.5	3.5	84	≤0.0754	≤0.125	42	455	345	435	345
3×300	5.5	4.0	89	≤0.0601	≤0.100	42	565	390	485	390
3×400	5.5	4.1	96	≤0.0470	≤0.0778	42	640	450	520	440

동종 제품 대비 장점

장기적인 노화 저항성을 갖춘 더욱 강력한 XLPE 단열재

일반 케이블에 비해 절연 유전 손실이 낮고 수목 노화 저항이 우수한 것이 특징입니다. 절연체 두께 공차는 ±0.05mm 이내로 제어되어 전계 집중으로 인한 파손 위험을 방지합니다. 설계된 실외 서비스 수명은 최대 40년에 이릅니다.

높은 표준의 이중층 금속 차폐 시스템

쉴드 랩 속도 ≥25%. 10pC 미만의 부분방전 수준으로 엄격한 고전압 내성 테스트를 통과했습니다. 전력망 부하 변동에 대처하고 예상치 못한 정전 오류를 크게 줄입니다.

옵션 LSZH 할로겐 프리 저연 특수 외장

빛 투과율이 70% 이상인 화재 조건에서 연기가 적고 무독성이며 부식이 없는 연기입니다. 공공 프로젝트의 화재 안전 승인을 쉽게 하기 위해 중국어 및 영어로 된 완전한 IEC 테스트 인증서 세트가 제공됩니다.

비용 관리를 위한 유연한 구리-알루미늄 도체 솔루션

구리 코어 유형은 단거리 고부하 시나리오에 대해 낮은 회선 손실을 제공합니다. 알루미늄 코어 YJLV는 자중을 30% 줄여 장거리 송전을 위한 전체 프로젝트 비용을 효과적으로 절감합니다.

배치 추적성을 갖춘 독립적인 전체 프로세스 품질 관리

기업은 CNAS 인증 실험실을 소유하고 있습니다. Qiancheng 12/20kV XLPE 절연 전원 케이블의 각 배치에 대해 전체 테스트 비디오가 보관됩니다. 케이블에는 추적 가능한 QR 코드가 부착되어 있으며 고객 현장 무작위 검사가 지원됩니다.

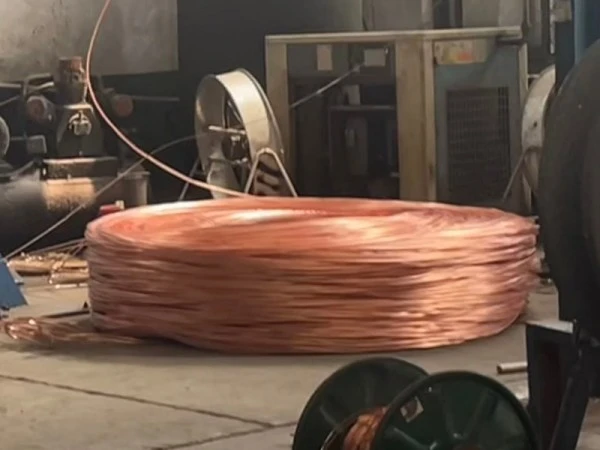

12/20kV XLPE Insulated Power Cable

안전성능

전기 안전

안정적인 단열 구조로 장기간 작동 시 습기로 인한 고장을 방지합니다. 습한 광산 및 화학공장 환경에서도 안정적인 절연저항을 유지하며 단락사고를 줄여줍니다.

화재안전 성능

기존의 난연성 버전은 화염 확산을 억제합니다. 맞춤형 할로겐 프리 저연 변종은 화재 시 독성이 강한 부식성 연기를 생성하지 않아 인원 대피 통로에 대한 가시성을 보장하고 인구 밀도가 높은 지역에 적합합니다.

기계적 작동 안전

기갑 유형은 돌출 및 돌 충격에 저항합니다. 외부 피복은 자외선 차단 및 산-알칼리 부식 방지 기능이 있어 실외 및 지하 매립 시 손상을 방지하고 누전 위험을 제거합니다.

응용 시나리오

신에너지 발전사업 주요

태양광 및 풍력 승압 변전소를 위한 20kV 현장 전력 전송 라인.

도시 전력망 인프라

지역 변전소 및 도시 전력망 업그레이드 및 개조를 위한 중전압 전원 공급 라인.

대규모 산업 및 광업 기업

화학공장 및 대규모 산업단지를 위한 20kV 현장 배전 시스템입니다.

도시 공공 인프라 철도 운송, 지하 종합 유틸리티 터널, 대규모 병원 및 상업 단지. 밀폐된 지하 공간에는 할로겐 프리 저연 유형이 선호됩니다.

설치 및 배치 사양

부설 방법

Qiancheng 12/20kV XLPE 절연 전원 케이블은 케이블 트레이, 케이블 트렌치, 터널 및 보호 도관에 배치할 수 있습니다. 느슨한 토양에 가볍게 직접 매설하려면 기갑 유형을 권장합니다.

주요 구성 참고 사항

저온에서 절연체가 깨지는 것을 방지하기 위해 주위 온도가 0℃ 이하일 때 포설하기 전에 케이블을 5℃ 이상 예열하십시오.

수나무 노화를 유발하는 피복 긁힘 및 물 유입을 방지하기 위해 배선을 날카로운 모서리와 모서리에서 멀리 두십시오.

케이블 노화를 가속화하는 와전류 가열을 방지하기 위해 단일 코어 AC 케이블을 강철 도관 내부에만 설치해서는 안 됩니다.

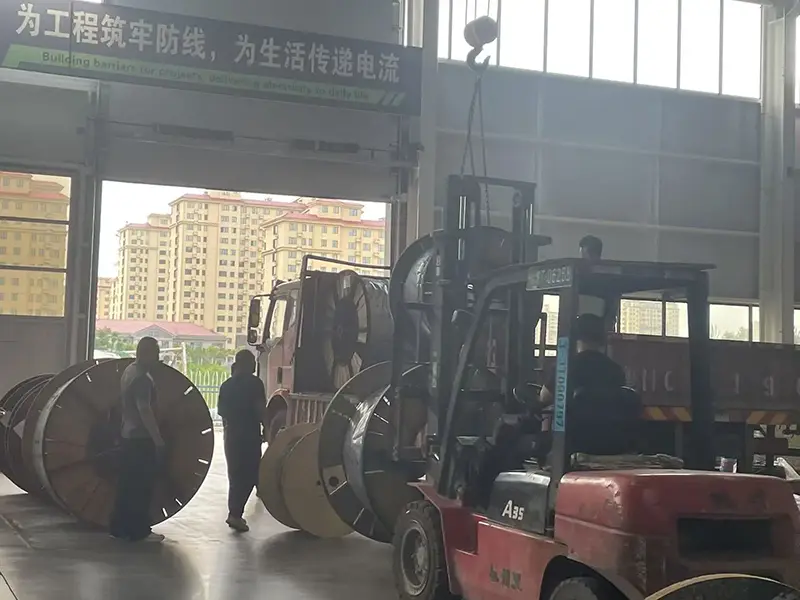

12/20kV XLPE Insulated Power Cable

FAQ

Q1: 12/20kV XLPE 절연 전원 케이블의 이중층 금속 차폐가 전력망 부하 변동을 처리할 수 있습니까?

A: 이중층 금속 실드는 랩률 ≥25%로 설계되었으며 부분 방전은 10pC 미만으로 제어됩니다. 고전압 내력 테스트와 결합된 차폐 구조는 전기적 안정성을 향상시키고 작동 중 절연 관련 고장 위험을 줄이는 데 도움이 됩니다.

질문 2: XLPE 단열재는 어떻게 수목 노화를 줄이는 데 도움이 됩니까?

A: XLPE 절연체는 유전 손실이 낮고 전기적 성능이 안정적입니다. 절연체 두께 공차는 ±0.05mm 이내로 제어되어 균일한 전기장을 유지하고 국부적인 응력의 위험을 줄입니다. 덮개 손상 및 물 유입 방지를 포함한 적절한 설치 방법은 장기적인 신뢰성을 더욱 향상시킵니다.

Q3: 이 케이블을 광전지 및 풍력 발전 승압 변전소에 적용할 수 있습니까?

답: 그렇습니다. 광전지 및 풍력 발전 프로젝트의 중전압 송전 시스템에 적합합니다. 고부하 애플리케이션에는 구리 도체 버전을 선택할 수 있는 반면, 알루미늄 도체 YJLV 버전은 무게와 비용 제어가 중요한 장거리 전송 거리에 적합합니다.

Q4: 기존 난연 버전과 할로겐 프리 저연 버전의 차이점은 무엇입니까?

A: 기존의 난연성 케이블은 주로 화염 확산을 제한하는 데 중점을 둡니다. 할로겐 프리 저연 버전은 연기 배출 감소, 비부식성 연소 가스, 70% 이상의 빛 투과율 등 추가적인 이점을 제공하므로 유틸리티 터널 및 공공 시설과 같은 밀폐된 공간에 적합합니다.

Q5: 습한 광산 및 화학 공장 환경에서 케이블의 성능은 어떻습니까?

A: 안정적인 절연 구조는 습기가 많은 환경에서도 절연 저항을 유지하고 전기적 결함의 가능성을 줄이는 데 도움이 됩니다. Armored 버전은 까다로운 설치 환경에서 외부 압력과 충격에 대한 추가적인 기계적 보호 기능을 제공합니다.

Q6: 장갑 버전과 비 장갑 버전은 언제 선택해야 합니까?

A: 비장갑 유형은 일반적으로 기계적 보호가 가능한 케이블 트레이, 트렌치, 터널 및 보호 도관에 사용됩니다. 직접 매설하거나 기계적 응력이 높은 지역에서는 외부 손상에 대한 저항력을 높이기 위해 장갑 유형을 권장합니다.

Q7: 알루미늄 도체 YJLV 버전에는 어떤 애플리케이션이 적합합니까?

A: 알루미늄 도체 버전은 무게가 가볍고 비용 이점이 있기 때문에 장거리 전송 프로젝트에 일반적으로 사용됩니다. 더 높은 전도성이나 집중된 부하 용량이 필요한 응용 분야에는 구리 도체 버전이 선호됩니다.

Q8: 저온 조건에서 케이블을 설치할 때 어떤 주의 사항이 필요합니까?

A: 0℃ 이하의 온도에서는 절연 균열의 위험을 줄이기 위해 설치 전에 케이블을 5℃ 이상 예열하는 것이 좋습니다. 케이블 성능을 유지하려면 설치하는 동안 과도한 굽힘, 날카로운 모서리 및 기계적 손상을 피하십시오.
