21/35kV XLPE절연 전력케이블

Qiancheng의 21/35kV XLPE 절연 전원 케이블은 도시 전력망 개조 및 산업 광산 변전소를 위한 송전과 같은 고전압 주 송전선의 설치 요구 사항을 충족합니다.

제품 정의 및 소개

전체 제품 이름

Qiancheng 21/35kV XLPE 절연 전원 케이블. GB/T 12706 및 IEC 60840 이중 표준을 준수합니다. 정격 전압 21/35kV로 주요 중고압 송전 케이블 역할을 합니다.

기업 자격 지원

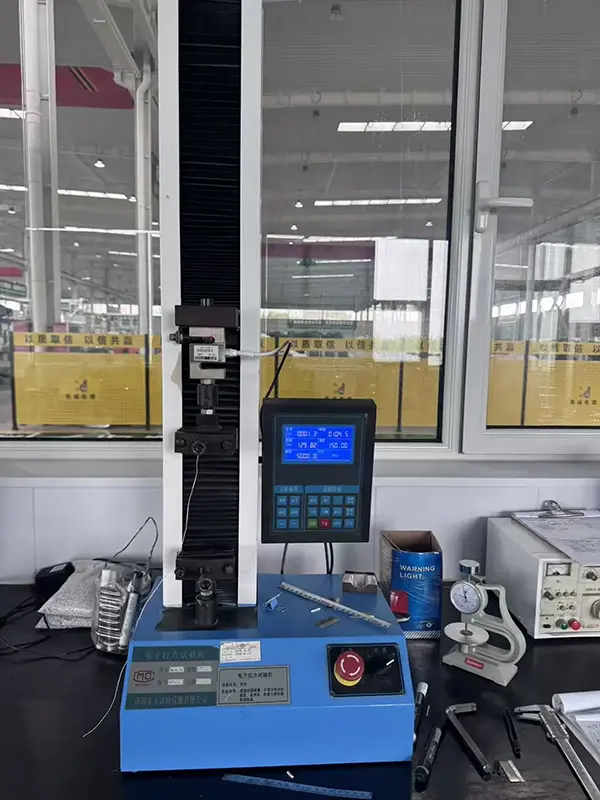

우리 공장은 케이블 제조 분야에서 20년의 경험을 가지고 있습니다. CNAS 공인 시험소를 갖추고 있습니다. 전체 자격은 공식 홈페이지에서 확인할 수 있습니다. 각 케이블 배치에는 품질 검사 보고서 및 공장 인증서가 함께 제공되며 모든 자격 문서는 확인을 위해 추적 가능합니다.

검증된 실제 프로젝트 사례

800,000미터 이상의 Qiancheng 21/35kV XLPE 절연 전원 케이블이 변전소 확장, 광산 지역의 고전압 전원 공급 장치 개조 및 산둥 지역 산업 단지의 전체 배전 프로젝트를 위해 공급되었습니다. 현장 작동 테스트에서는 3년 동안 연속 전부하 작동 후에도 절연체 노화나 파손이 없음을 입증했습니다.

제품 사양 및 기술 매개변수 표

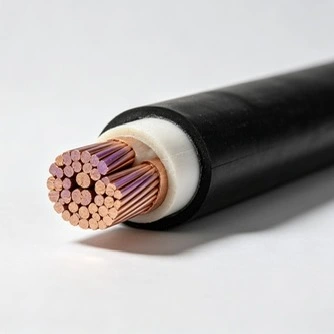

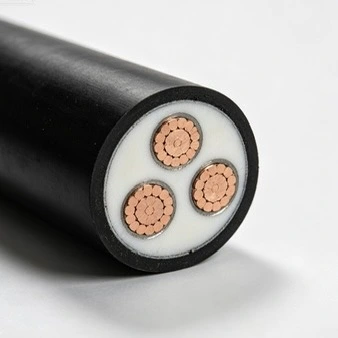

내부 케이블 구조

지휘자

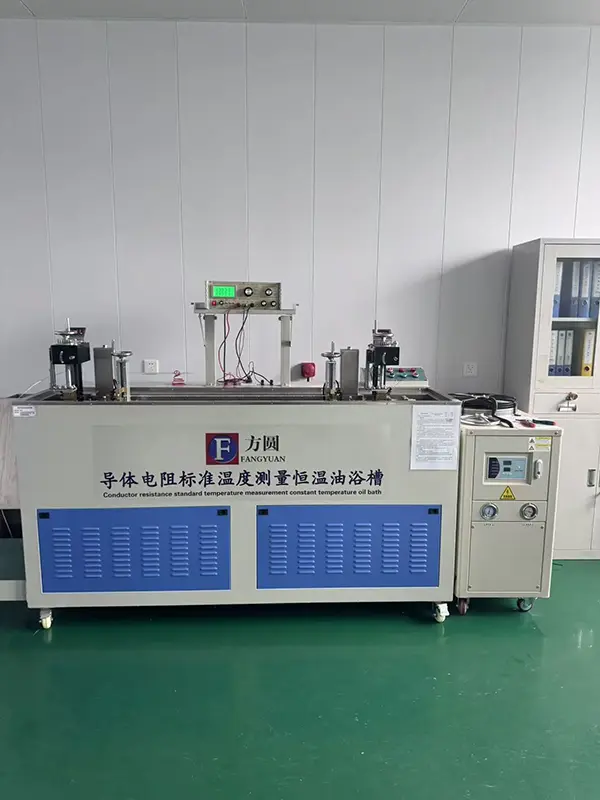

고순도 무산소 압축 연선 도체. 측정된 도체의 DC 저항은 국가 표준 한도 내에서 엄격하게 유지되므로 도체 손실이 낮습니다. 65K 이하의 고전류 부하에서 측정된 온도 상승.

삼중 공압출 XLPE 절연층

통합 삼중공압출 공정으로 제조됩니다. 단열재 두께가 공극 없이 균일합니다. 42kV 상용주파 전압 테스트를 1시간 동안 고장 없이 안정적으로 견딜 수 있습니다. 이는 Qiancheng 21/35kV XLPE 절연 전력 케이블의 핵심 내압 구조 역할을 합니다.

차폐층

내부 반도전 실드와 외부 반도전 실드의 결합 구조로 전계 분포를 균등화하고 국부적인 전계 집중으로 인한 절연 손상을 방지합니다.

장갑 및 외장

강철 테이프 장갑은 지하 굴착으로 인한 파쇄력과 손상에 저항합니다. HDPE 외피는 산-알칼리 부식 저항성과 UV 노화 저항성을 제공하여 직접 매립, 도관 설치 및 케이블 트레이 라우팅과 같은 다양한 배치 시나리오에 적합합니다.

핵심 제품 장점

우수한 절연 안정성

XLPE 가교 소재는 90℃의 내열 등급을 갖습니다. 250℃에서 5초간 단기 과부하에도 녹지 않고 견딜 수 있습니다. 장기간의 고부하 전송 시 절연 성능이 거의 저하되지 않아 선로 결함 유지 관리 빈도가 줄어듭니다.

전체 추적 가능한 품질 관리

구리 재료 입고 검사부터 완성된 케이블 배송까지의 테스트 절차입니다. 내전압, 부분 방전, 열 노화 등 주요 테스트 데이터가 시스템에 기록됩니다. 구매자는 배치 번호를 통해 모든 원본 테스트 데이터에 액세스할 수 있습니다.

더 낮은 손실 및 더 높은 에너지 절약

성능 콤팩트한 형태의 도체는 92% 이상의 충진 계수를 달성합니다. 일반 느슨하게 연선된 케이블과 비교하여 실제 측정 시 라인 전압 강하가 약 7% 감소하여 장기간 전력망 작동 중 전력 소비 손실이 절약됩니다.

강력한 사용자 정의 호환성

맞춤형 Qiancheng 21/35kV XLPE 절연 전원 케이블 옵션: LSZH 할로겐 프리 저연 외피, 클래스 A 난연성 유형 및 내화성 유형으로 터널 및 밀폐된 배전실과 같은 특수 방화 작업 조건에 적합합니다.

표준 설치 및 배치 지침

직접 매설

놓기 전에 트렌치 바닥에 고운 모래 쿠션을 깔아주세요. 장갑 케이블의 매설 깊이 ≥0.8m. 대형 차량이 굴러다니는 지역을 피하십시오. 차후 굴착으로 인한 케이블 절단을 방지하기 위해 시공 후 경로 표시를 완료합니다.

케이블 트레이 / 터널 부설

단일 Qiancheng 21/35kV XLPE 절연 전원 케이블의 경우 부설 굽힘 반경은 케이블 외경의 15배 이상이어야 합니다. 촘촘하게 쌓으면 과열되는 것을 방지하기 위해 다중 케이블 배열을 위한 방열 간격을 확보하십시오.

설치 환경 제한

부식성이 강한 하수에 장기간 담그거나 강렬한 햇빛 아래 보호되지 않은 실외 노출을 피하십시오. 외피가 부서지기 쉬운 균열을 방지하기 위해 0℃ 이하의 온도에서 배선하기 전에 케이블을 예열하십시오.

수료 승인

상용주파 내전압 재시험은 설치가 완료된 후에 수행되어야 합니다. 테스트를 통과한 후에만 전원 켜기 전환이 허용됩니다. 당사의 전문 기술자를 파견하여 현장 승인 안내를 제공할 수 있습니다.

FAQ

Q1: 21/35kV XLPE 절연 전력 케이블의 압축 연선 도체 공정이 가져올 수 있는 실질적인 이점은 무엇입니까?

A: 기존의 느슨하게 연선된 도체와 비교하여 컴팩트한 구조는 도체 간격을 줄이고 더 낮은 전기 저항을 지원할 수 있습니다. 또한 고전류 부하 시 온도 상승을 관리하는 데 도움이 되므로 장기간 전력 전송 애플리케이션에 유용합니다.

Q2: XLPE 단열재는 어떤 단기 과부하 온도를 견딜 수 있습니까?

A: XLPE 단열재의 장기 작동 온도는 90℃입니다. 단락 또는 단기 과부하 조건에서 절연체는 지정된 단기간 동안 최대 250℃의 온도를 견딜 수 있습니다. 실제 작동 한계는 해당 케이블 표준 및 설치 조건을 따라야 합니다.

Q3: 내부 및 외부 반도체 차폐는 어떤 기능을 수행합니까?

A: 내부 및 외부 반도전층은 절연체 주위의 전기장 분포를 제어하는 ​​데 도움이 됩니다. 차폐 시스템은 도체 및 절연 인터페이스에서 국부적인 전기장 집중을 줄여 고전압 작동 중에 안정적인 절연 성능을 지원합니다.

Q4: 직접 매립 설치의 주요 시공 포인트는 무엇입니까?

답변: 직접 매설할 때 추가적인 기계적 보호가 필요한 경우에는 일반적으로 장갑 구조가 선호됩니다. 트렌치 바닥에 적절한 모래 쿠션을 제공할 수 있으며 매설 깊이는 해당 프로젝트 사양을 충족해야 합니다. 특히 나중에 굴착 작업이나 차량 통행이 발생할 수 있는 지역에서는 케이블 경로를 설치 후에도 명확하게 표시해야 합니다.

Q5: 케이블 트레이 또는 터널 설치에 대한 굽힘 및 배열 요구 사항은 무엇입니까?

A: 해당 사양에 달리 명시되지 않는 한 단일 케이블의 최소 굽힘 반경은 외경의 15배 이상이어야 합니다. 여러 개의 케이블을 병렬로 설치할 경우 방열을 위해 적절한 간격을 유지해야 합니다. 불필요한 온도 상승을 방지하기 위해 과도한 적층은 피해야 합니다.

Q6: 직접 배치에 적합하지 않은 환경은 무엇입니까?

A: 선택한 케이블 구조가 이러한 환경에 대해 검증되지 않은 한 부식성이 강한 하수 및 강렬한 햇빛이 있는 보호되지 않은 실외 조건에 장기간 노출되는 것을 피해야 합니다. 0℃ 미만의 주변 온도에 설치하는 경우 외장이 부서지기 쉬운 손상 위험을 줄이기 위해 적절한 예열 조치를 취해야 합니다.

Q7: 설치된 케이블에 전원을 공급하기 전에 어떤 테스트를 완료해야 합니까?

A: 설치 후 해당 표준 및 프로젝트 요구 사항에 따라 필요한 전기 검사 및 상용 주파수 내전압 테스트를 완료해야 합니다. 필요한 테스트를 통과하고 설치가 승인된 후에만 회로에 전원을 공급해야 합니다. 프로젝트별 승인 요구 사항에 대해 기술 지원이 제공될 수 있습니다.
