기본 제품 모델: KVVR

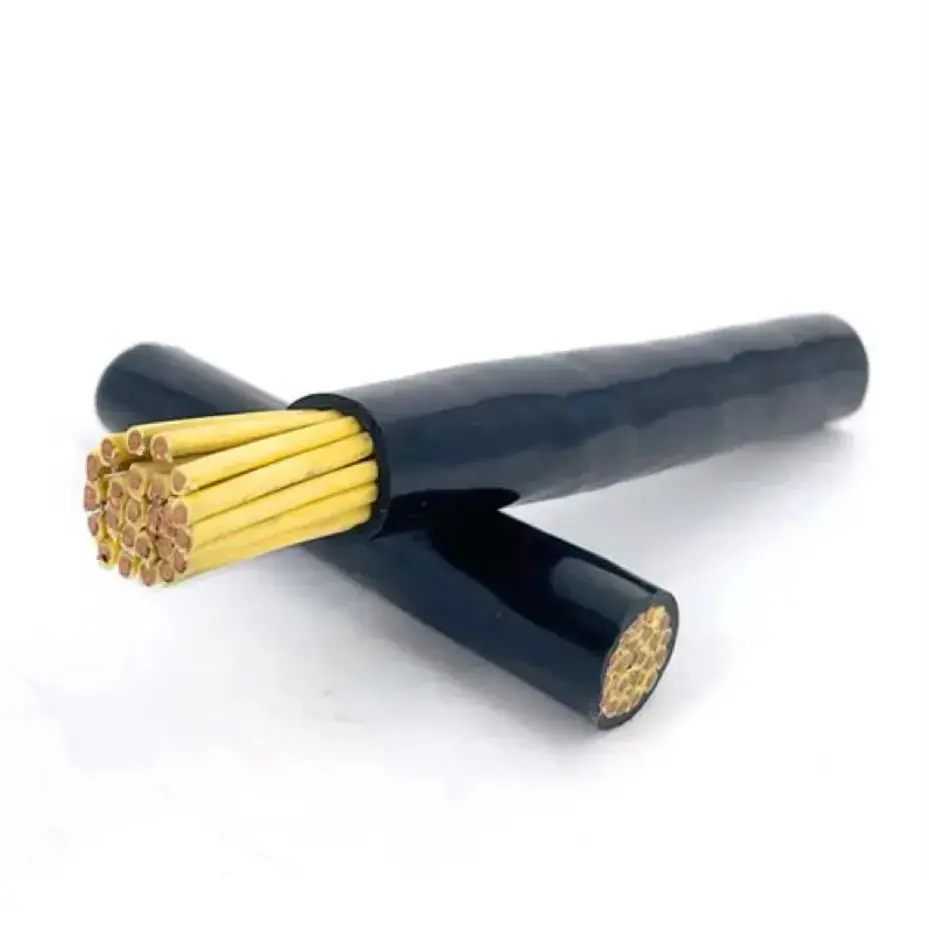

구리 PVC 유연한 제어 케이블은 연선 구리 도체와 PVC 절연체 및 외피 주위에 제작된 450/750V 제어 케이블입니다. 유연한 컨덕터 구조를 통해 케이블은 단선 또는 단선 컨덕터보다 더 엄격한 라우팅 경로를 따를 수 있습니다. 이는 제어 배선이 캐비닛, 트레이, 도관 또는 장비 연결을 통과해야 할 때 유용합니다. 주요 역할은 저전압 전기 시스템 내에서 제어, 측정 및 모니터링 신호를 전송하는 것입니다.
자동 제어 및 보조 회로의 경우 케이블을 지정할 때 도체 단면적, 심선 수, 설치 방법 및 전기 저항이 중요합니다. 사용 가능한 도체 크기는 일반적인 제어 배선 요구 사항을 충족하며 회로 설계에 따라 다양한 코어 구성을 선택할 수 있습니다.
|
공칭 단면적(mm²) |
도체의 최대 단일 와이어 직경(mm) |
PVC 단열재 두께(mm) |
20℃ DC 도체저항(Ω/km) |
20℃ DC 도체저항(Ω/km) |
|
|
|
|
비도금 금속 |
도금된 금속 |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |

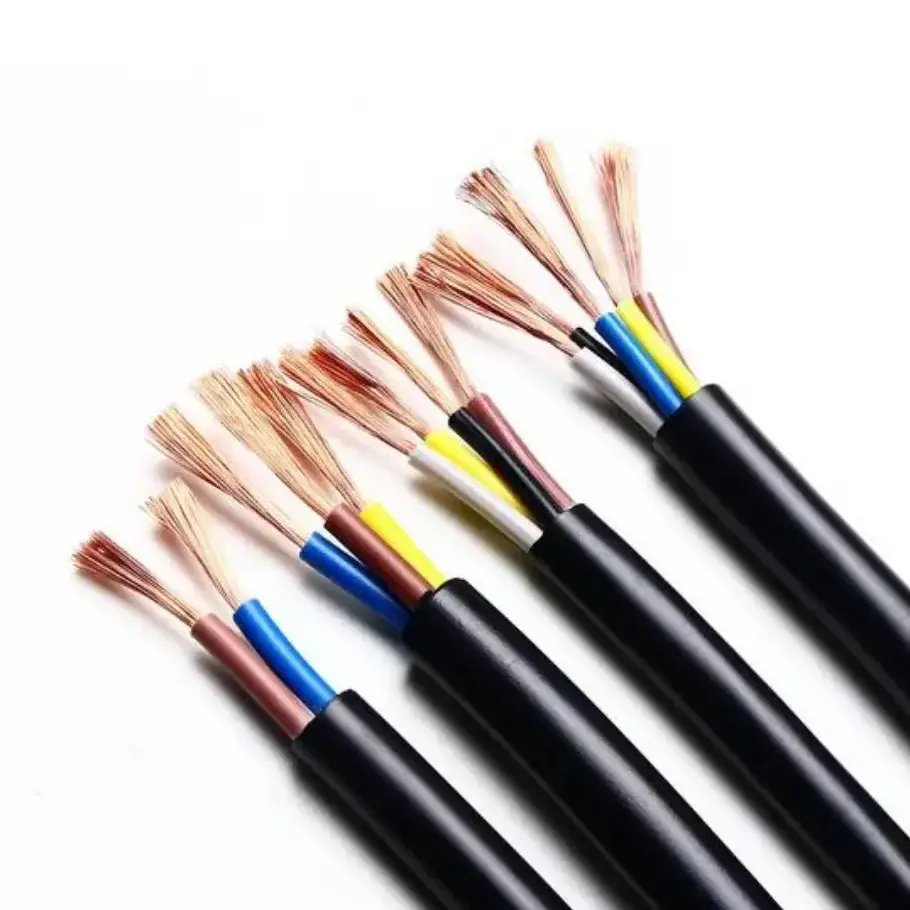

도체는 단일 단선 도체가 아닌 여러 개의 미세한 구리 가닥으로 구성됩니다. 이 구조는 터미널, 캐비닛 구성 요소 및 케이블 관리 시스템 주변의 제어 배선을 라우팅하는 데 필요한 기계적 유연성을 제공합니다. 20℃에서의 도체 저항은 비도금 및 도금 금속 조건 모두에 대한 사양표에 나와 있습니다.
PVC는 도체 주위의 주요 절연 재료로 사용되며 케이블 구조는 개별 도체와 주변 환경 사이의 전기적 분리를 제공합니다. 나열된 절연체 두께는 도체 단면적에 따라 달라지므로 의도된 회로 요구 사항에 대해 사양을 확인할 수 있습니다.
450/750V 정격은 이 케이블을 일반적인 저전압 제어 및 보조 배선 범위 내에 배치합니다. 이는 고전압 전송을 위해 선택된 전원 케이블을 대체하기보다는 전기 제어 및 모니터링 회로용으로 고안되었습니다. 최종 선택은 전체 회로의 전압, 전류, 설치 및 장비 요구 사항을 따라야 합니다.
구리 PVC 유연한 제어 케이블은 배선 경로에 캐비닛, 장비 연결 또는 설치 중 더 쉬운 취급이 필요한 기타 위치가 포함되는 제어 및 보조 회로에 사용됩니다.
1. 전력 산업: 배전실의 제어 캐비닛, 발전기 세트 제어 배선 및 변전소용 보조 신호 회로.
2. 산업 자동화: 생산 라인 장비, 공작 기계, 팬, 물 펌프 및 건조 장비를 위한 내부 제어 배선.
3. 건물 지원 프로젝트: 중앙 에어컨 제어 모듈, 엘리베이터 제어 캐비닛, 지하 기계실 및 건물 조명 연결 시스템.
4. 금속 제조: 산업 작업장의 생산 장비를 위한 자동 작동 콘솔 및 신호 연결입니다.
5. 일반 지원 프로젝트: 소방 연결 장비 및 환경 보호 하수 처리 장비용 전기 제어 회로.
제어 캐비닛 및 장비에는 제한된 공간 내에 여러 개의 터미널, 구성 요소 및 케이블 경로가 포함되는 경우가 많습니다. 연선 도체를 사용하면 단단한 도체를 다루기가 덜 편리한 곳에서 케이블을 더 쉽게 라우팅하고 종단할 수 있습니다.
제어 회로에는 모두 동일한 도체 단면적이 필요하지 않습니다. 0.5mm² ~ 6mm²의 사용 가능한 크기를 통해 케이블 사양을 회로 요구 사항, 설치 조건 및 연결된 장비의 전기적 특성에 맞출 수 있습니다.
멀티 코어 케이블을 사용하면 관련 제어 및 모니터링 회로의 구성을 단순화할 수 있습니다. 코어 수량은 필요한 신호 수, 예비 회로 및 장비의 배선 배열에 따라 결정되어야 합니다.
도체 저항과 절연체 두께는 지정된 케이블 구성과 비교하여 확인할 수 있는 측정 가능한 매개변수입니다. 프로젝트 조달을 위해 필요한 단면적, 핵심 구성 및 적용 가능한 기술 문서를 생산 또는 배송 전에 확인해야 합니다.
제어 케이블 조달의 경우 품질 평가는 외관에만 집중하기보다는 추적 가능한 재료 사양과 측정 가능한 생산 매개변수에 중점을 두어야 합니다. 관련 검사에는 해당 제품 요구 사항에 따른 도체 구성, 도체 저항, 절연 치수 및 완성된 케이블 검사가 포함될 수 있습니다.
Qiancheng은 프로젝트 선택을 위한 제품 사양 및 관련 기술 정보를 제공할 수 있습니다. 대량 또는 프로젝트 주문의 경우 주문 처리 전에 필요한 모델, 도체 단면적, 코어 수량, 케이블 길이, 포장 및 문서를 확인해야 합니다.
이러한 유형의 제어 케이블을 선택할 때는 도체 크기를 독립적으로 선택하기보다는 여러 매개변수를 함께 고려해야 합니다.
1. 도체 단면적: 전기 부하, 회로 기능 및 해당 배선 요구 사항에 따라 선택합니다.
2. 코어 수량: 케이블로 운반해야 하는 제어, 모니터링 및 보조 회로의 수를 결정합니다.
3. 설치 방법: 케이블이 캐비닛, 트레이, 도관 또는 장비 연결을 통해 라우팅되는지 확인하고 필요한 유연성을 고려하십시오.
4. 전기 매개변수: 연결된 제어 시스템의 요구 사항에 따라 정격 전압 및 허용 도체 저항을 확인합니다.
5. 프로젝트 문서화: 엔지니어링 또는 수출 주문의 경우 배송 전에 필수 사양서, 검사 기록 및 기타 기술 문서를 확인하십시오.
정격전압은 450/750V입니다. 이 케이블은 PVC 절연이 포함된 연선 구리 도체를 사용하며 저전압 제어 및 보조 회로용으로 설계되었습니다.
사양 표에는 0.5mm²에서 6mm²까지의 공칭 단면적이 포함되어 있습니다. 실제 선택은 제어 회로의 전기적 요구 사항과 설치 조건을 기반으로 해야 합니다.
예. 도체 직경, PVC 절연체 두께, 20℃ DC 도체 저항 등 적용 가능한 도체 크기 및 케이블 구성에 대한 기술 정보를 제공할 수 있습니다.
배전 제어 캐비닛, 산업 자동화 장비, 엘리베이터 제어 시스템, 중앙 에어컨 제어 장치, 야금 장비 및 환경 보호 전기 제어 시스템에 사용할 수 있습니다.
정격 전압, 도체 단면적, 필요한 코어 수량, 설치 경로 및 환경 조건을 먼저 확인하십시오. 그런 다음 케이블 사양을 시스템의 전기적 및 기계적 요구 사항과 일치시킬 수 있습니다.
케이블 길이 및 구성 요구 사항은 프로젝트에 따라 논의될 수 있습니다. 비표준 주문의 경우 생산 전에 필요한 도체 크기, 코어 수량, 길이, 포장 및 기술 문서를 확인해야 합니다.
