제품 모델: N(NH)-KVVR, N(NH)-KVVRP 등

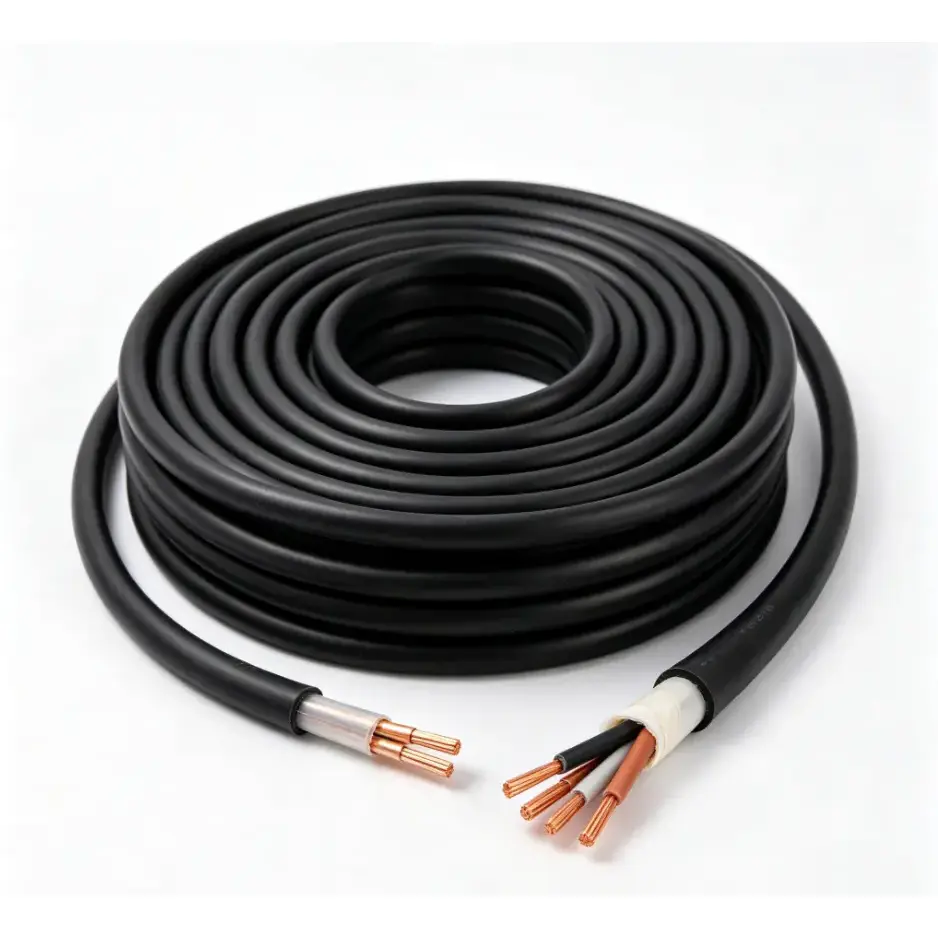

구리 PVC 내화성 유연한 제어 케이블은 유연한 설치 및 내화성 요구 사항을 함께 고려해야 하는 제어 및 신호 회로용으로 설계되었습니다. 이 제품은 클래스 5 유연한 구리 도체, 운모 테이프 내화층, 압출 PVC 절연체 및 피복을 사용합니다. 이 구조는 적용 가능한 케이블 구성 및 테스트 요구 사항에 따라 화재 조건에서 지정된 기간 동안 회로 무결성을 유지하는 데 도움을 주기 위한 것입니다.
유연한 도체 구조 덕분에 케이블은 반복적으로 구부러지거나 제한된 배선 공간으로 인해 설치가 더욱 까다로워지는 제어 캐비닛, 화재 방지 시스템, 기계 및 전기 장비, 산업용 자동 제어 회로에 적합합니다. 케이블 선택은 도체 단면적, 코어 수량, 설치 방법, 화재 성능 요구 사항 및 연결된 장비의 전기적 특성을 기반으로 해야 합니다.
|
공칭 단면적(mm²) |
도체의 최대 단일 와이어 직경(mm) |
내화층 |
PVC 단열재 두께(mm) |
20℃ DC 도체저항(Ω/km) |
20℃ DC 도체저항(Ω/km) |
|
|
|
재료 |
|
비도금 금속 |
도금된 금속 |
|
0.5 |
0.21 |
운모 테이프 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
운모 테이프 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
운모 테이프 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
운모 테이프 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
운모 테이프 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
운모 테이프 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
운모 테이프 |
0.8 |
3.30 |
3.39 |
|
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
권장 코어 번호: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. 고객 요청 시 맞춤형 코어 번호를 사용할 수 있습니다. |
케이블 구조는 유연한 구리 도체와 운모 테이프 내화층, PVC 절연체 및 외피를 결합합니다. 전체 케이블 구조에서 각 부분은 특정 기능을 갖고 있으므로 제어 회로, 설치 환경 및 해당 화재 성능 요구 사항에 따라 필요한 사양을 선택해야 합니다.

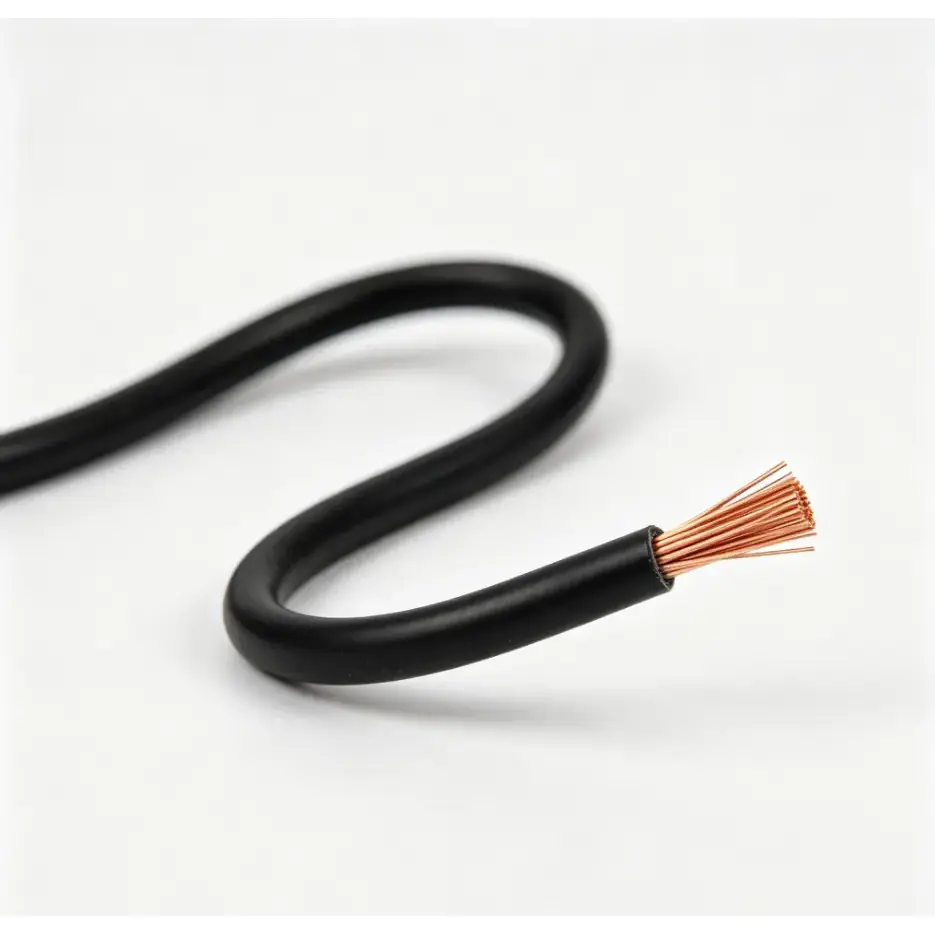

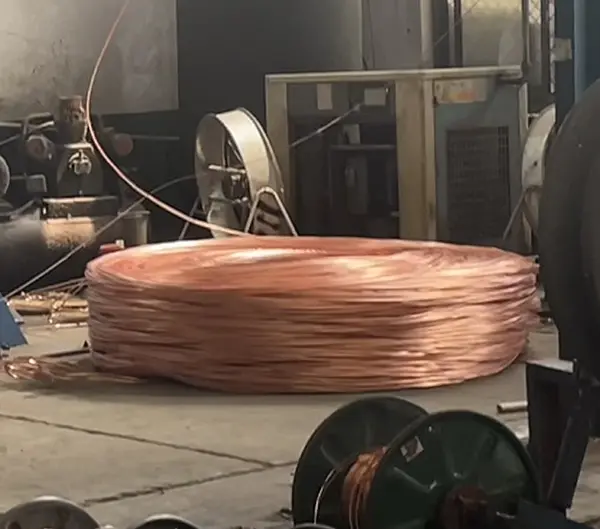

다중 연선 도체 구조는 동일한 공칭 단면적의 단선 도체보다 더 큰 유연성을 제공합니다. 이는 케이블이 제한된 공간이나 장비 구성 요소 주변을 통과해야 하는 캐비닛 배선, 장비 연결 및 설치에 유용합니다.
마이카 테이프는 도체 주변의 내화층으로 통합됩니다. 내화 케이블 구조에서 이 레이어는 해당 테스트 조건에 정의된 기간 동안 케이블이 높은 온도나 화염에 노출될 때 전도성 경로를 보호하는 데 도움이 됩니다.
압출 PVC 절연체는 도체와 주변 케이블 구성 요소 사이의 전기적 분리를 제공하고, 외부 피복은 기계적 및 환경적 보호를 추가로 제공합니다. 단열재 두께는 위의 사양표에 표시된 것처럼 공칭 단면적에 따라 다릅니다.
구리 PVC 내화성 유연한 제어 케이블은 지정된 화재 조건에서 회로 연속성이 중요한 설계 고려 사항인 제어 및 신호 배선용으로 사용됩니다. 일반적인 응용 분야에는 화재 제어 캐비닛, 건물 화재 예방 시스템, 기계 및 전기 장비, 전력 관련 제어 시스템 및 산업 자동화 설치가 포함됩니다.
제한된 제어 캐비닛 또는 장비 인클로저에서 유연한 도체 구조는 덜 유연한 케이블 구조에 비해 라우팅을 단순화할 수 있습니다. 산업용 설치의 경우 최종 선택 시 주변 온도, 케이블 트레이 또는 도관 배열, 굽힘 요구 사항, 습기, 오일 또는 기타 환경 노출, 연결된 제어 회로의 전기 부하도 고려해야 합니다.
이러한 유형의 케이블의 경우 품질 평가는 외관만 고려하기보다는 측정 가능한 구조 및 전기적 매개변수를 기반으로 해야 합니다. 도체 단면적, 도체 저항, 절연체 두께, 내화층, 코어 수량 및 해당 화재 성능 요구 사항을 합의된 사양과 비교하여 확인해야 합니다.
생산 또는 선적 전에 프로젝트 문서를 필요한 모델, 단면적, 코어 수량, 도체 유형 및 테스트 요구 사항과 일치시킬 수 있습니다. 엔지니어링 애플리케이션의 경우 고객은 대량 생산 전에 추가 검사 기록, 기술 데이터 또는 샘플이 필요한지 여부도 확인할 수 있습니다.
적절한 사양은 제어 시스템 및 설치 조건에 따라 다릅니다. 주문하기 전에 다음 사항을 확인하는 것이 좋습니다.
1. 회로 요구 사항 및 적용 가능한 전기 계산에 따른 도체 단면적.
2. 필요한 코어 수량 및 표준 또는 맞춤형 코어 구성이 필요한지 여부.
3. 내화 성능 요구 사항 및 해당 프로젝트 또는 테스트 표준.
4. 제어 캐비닛 배선, 전선관 설치, 케이블 트레이 설치 또는 장비 연결을 포함한 설치 방법.
5. 프로젝트에 필요한 케이블 길이, 포장, 문서화 및 검사 요구 사항.
케이블은 적용 가능한 화재 테스트 조건에서 지정된 기간 동안 전도성 경로를 유지하는 데 도움이 되도록 운모 테이프 내화층으로 설계되었습니다. 실제 내화 성능은 케이블 구성, 설치 방법 및 특정 제품의 테스트 요구 사항에 따라 달라집니다.
유연한 구리 도체를 사용합니다. 도체 구성과 최대 단일 와이어 직경은 공칭 단면적에 따라 다르며 관련 값은 기술 표에 나와 있습니다.
나열된 단면적은 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² 및 6mm²입니다. 권장 코어 수량에는 표에 표시된 구성의 코어 2~61개가 포함되며, 프로젝트 요구 사항에 따라 맞춤형 코어 수량을 논의할 수 있습니다.
예. 코어 수량과 케이블 길이는 프로젝트 사양에 따라 맞춤 설정할 수 있습니다. 생산 전에 필요한 도체 단면적, 코어 구성, 내화 구조, 설치 조건 및 문서 요구 사항을 확인해야 합니다.
일반적인 응용 분야에는 화재 제어 캐비닛, 건물 화재 방지 시스템, 기계 및 전기 장비, 산업 제어 회로 및 유연한 배선 및 내화 케이블 구성이 필요한 기타 설비가 포함됩니다.
정확한 견적 및 사양 확인을 위해 필요한 모델, 도체 단면적, 코어 수량, 케이블 길이, 설치 환경 및 해당 화재 성능 요구 사항을 제공하십시오. 가능한 경우 프로젝트 도면이나 기술 사양을 사용하여 생산 전에 케이블 구성을 확인할 수도 있습니다.
