모델: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 등
차폐 석탄 전단기 고무 케이블은 석탄 전단기와 같은 지하 석탄 채굴 장비의 모바일 전원 공급 및 제어 연결에 사용됩니다. 이 구조는 다중 연선 무산소 구리 도체, 특수 용도의 고무 절연체, 금속 차폐 및 고강도 고무 외장을 결합합니다. 제공된 사양에는 케이블이 반복적인 움직임, 굽힘, 끌림 및 기계적 접촉에 노출되는 응용 분야에 대한 여러 전압 레벨과 도체 단면적이 포함되어 있습니다.
|
매개변수 카테고리 |
매개변수 항목 |
기술 색인 |
|

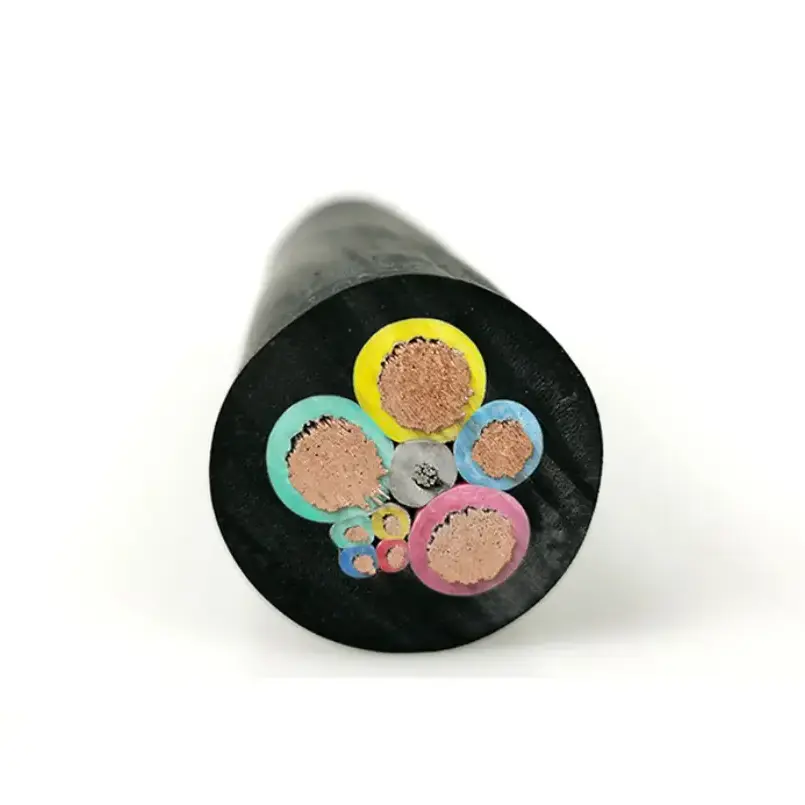

구조 구성 |
도체 재료 |
고순도 무산소 구리; 잦은 굽힘과 비틀림에 강한 여러 가닥의 유연한 도체 |
|
|
도체 단면적 |
16mm²~120mm² |
|
|
절연층 |
특수 목적 고무 절연체, 압출 방지 및 찢어짐 방지 |
|
|
차폐층 |
구리선 편조와 섬유의 복합 금속 쉴드 |
|
|
외부 칼집 |
고강도 고무 외피, 내마모성, 내유성, 항력 저항성 및 충격 저항성 |
|
|
핵심 구성 |
복합 전력 코어와 제어 코어 구조; 다중 코어 옵션 사용 가능 |
|
전기적 성능 |
정격전압(kV) |
0.38/0.66, 0.66/1.14, 1.9/3.3 |
|
|
절연 저항 @20℃ |
≥50MΩ·km |
|
|
상용주파 전압 내성 |
5분 동안 고장 없이 AC 전압 테스트를 통과합니다. |
|
|
도체 DC 저항 |
MT 818 또는 GB/T 12972 표준의 요구 사항을 충족합니다. |
|
난연성 및 방화 성능 |
내화등급 |
광산 작업 조건에 대한 내화 요구 사항을 충족합니다. 단기적인 고온 환경에서 안정적인 전원 공급 |
|
|
난연성 등급 |
MT 386 광산 난연 표준을 준수합니다. 화염 제거시 자기 소화 |
이 케이블 유형은 전원 케이블이 지속적인 움직임과 기계적 응력에 노출될 수 있는 지하 이동식 광산 장비용으로 고안되었습니다. 실제 사양은 장비 전압, 전류 수요, 도체 단면적, 코어 구성 및 설치 조건에 따라 선택해야 합니다.
석탄 전단기 및 기타 이동 장비에는 작업면을 따라 반복적인 움직임을 수용할 수 있는 케이블 구조가 필요합니다. 유연한 도체와 고무 외장은 굽힘, 끌림 및 주변 장비와의 접촉을 포함하는 케이블 라우팅 조건에 적합합니다.
정격 전압, 코어 배열 및 기계적 요구 사항이 설치와 일치하는 경우 케이블은 다른 이동식 광산 장비의 전원 및 제어 연결용으로도 고려할 수 있습니다. 사양을 결정하기 전에 장비 유형 및 연결 구성을 확인해야 합니다.
금속 차폐층은 케이블 코어 주위에 전도성 장벽을 제공하고 제어 및 신호 회로에 대한 전자기 간섭의 영향을 줄이는 데 도움이 될 수 있습니다. 차폐 요구 사항은 장비 설계 및 접지 배열과 함께 평가되어야 합니다.
고무 절연체와 외부 피복은 습기, 먼지, 끌림 및 기계적 접촉이 발생할 수 있는 지하 환경을 위해 만들어졌습니다. 케이블 선택은 현장의 실제 물 노출, 설치 경로, 온도 및 기계적 부하를 고려해야 합니다.
탄광 케이블 선택의 경우 전기 등급만으로는 충분하지 않습니다. 주문하기 전에 케이블 구성, 설치 이동, 차폐 요구 사항 및 환경 조건을 장비 및 광산 레이아웃과 비교하여 확인해야 합니다.
사용 가능한 전압 범위에는 0.38/0.66 kV, 0.66/1.14 kV 및 1.9/3.3 kV가 포함되며, 제공된 사양에는 도체 단면적이 16 mm² ~ 120 mm²로 나열되어 있습니다. 적절한 크기는 장비 부하, 허용 전압 강하, 케이블 길이 및 설치 조건에 따라 다릅니다.
반복적인 움직임으로 인해 이동식 채굴 케이블은 고정 설치 케이블과 다른 기계적 요구 사항이 발생합니다. 다중 연선 구리 도체 및 고무 구조는 반복적인 굽힘 및 비틀림과 관련된 응용 분야를 위해 고안되었습니다.
케이블에는 구리선 브레이드와 섬유를 사용하는 복합 금속 쉴드가 포함되어 있습니다. 고전력 전기 장비 근처에 제어 신호를 전달하는 설치의 경우 차폐 배열은 장비의 접지 및 제어 시스템 요구 사항과 일치해야 합니다.
외부 고무 피복은 내마모성, 내유성, 항력 저항성 및 충격 저항성으로 지정됩니다. 이러한 특성은 케이블이 이동식 기계에 가깝게 배선되거나 반복적인 기계적 접촉에 노출되는 경우와 관련이 있습니다.
제공된 사양에는 화염 제거 후 자기 소화를 포함하여 MT 386 광산 난연 요구 사항을 준수한다고 명시되어 있습니다. 광산에 특정 인증이나 테스트 기록이 필요한 경우 프로젝트 문서와 해당 케이블 사양을 확인해야 합니다.
마이닝 케이블 조달의 경우 기술 검증에는 제품 모델, 정격 전압, 도체 단면적, 코어 구성, 전기 테스트 요구 사항 및 적용 가능한 마이닝 표준이 포함되어야 합니다. 이러한 세부 사항은 공칭 전압만으로 케이블을 선택하는 것이 아니라 장비 및 설치 조건에 케이블을 일치시키기 위한 실질적인 기반을 제공합니다.

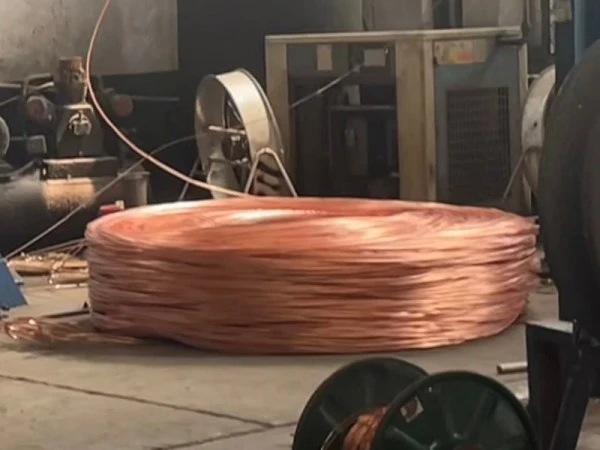

Qiancheng의 케이블 생산 및 검사 프로세스는 해당 제품 사양 및 프로젝트 요구 사항에 따라 문서화될 수 있습니다. 필요한 경우 조달 및 승인 프로세스의 일부로 테스트 기록, 기술 매개변수 및 기타 지원 문서를 검토할 수 있습니다.
다중 연선 무산소 구리 도체는 모바일 장비 작동 중에 반복되는 굽힘과 비틀림을 수용하도록 고안되었습니다. 필요한 전기 부하 및 케이블 사양에 따라 도체 크기를 선택할 수 있습니다.
제공된 사양에는 복합 전력 코어 및 제어 코어 구성이 포함됩니다. 이 구성은 장비의 연결 요구 사항에 따라 전원 및 제어 연결이 모두 필요한 케이블 라우팅을 단순화할 수 있습니다.
차폐 구조는 전원 케이블과 제어 회로가 동일한 모바일 장비 환경에서 작동하는 설치와 관련이 있습니다. 그 효과는 차폐 종단 및 접지를 포함한 전체 시스템 설계에 따라 달라집니다.
단열재와 외부 보호층 모두에 고무 소재가 사용됩니다. 지정된 구조는 이동식 지하 장비와 관련된 까다로운 기계적 조건에 대해 압출, 찢어짐, 마모, 오일 및 충격에 대한 저항성을 제공합니다.
A: 제공된 사양에는 0.38/0.66kV, 0.66/1.14kV 및 1.9/3.3kV의 정격 전압이 포함되며 도체 단면적은 16mm² ~ 120mm²입니다. 장비 및 용도에 따라 특정 코어 배열 및 모델을 확인해야 합니다.
A: 케이블은 구리선 편조와 섬유로 구성된 복합 금속 실드를 사용합니다. 이는 케이블 내부 회로에 영향을 미치는 전자기 간섭을 줄이기 위한 것이며 전체 차폐 성능도 올바른 설치 및 접지에 따라 달라집니다.
A: 차폐된 석탄 전단기 고무 케이블은 주로 이동식 지하 광산 장비 및 석탄 채광 작업대와 관련되어 있습니다. 전압, 도체 크기, 코어 구성 및 기계적 요구 사항이 호환되는 경우 석탄 전단기 및 기타 이동 장비에 대해 고려할 수 있습니다.
A: 장비 정격 전압, 도체 단면적, 코어 수 및 유형, 케이블 길이, 차폐 요구 사항, 설치 방법 및 환경 조건을 확인하십시오. 광산 프로젝트의 경우 생산 또는 선적 전에 필요한 표준, 인증서 및 테스트 문서도 확인해야 합니다.
A: 제공된 기술 사양에는 케이블이 MT 386 광산 난연 요구 사항을 준수하며 화염 제거 후 자체 소화된다고 명시되어 있습니다. 모든 프로젝트별 인증 또는 테스트 요구 사항은 정확한 케이블 모델 및 해당 사양을 기준으로 확인되어야 합니다.
A: 선택한 모델 및 프로젝트 요구 사항에 따라 기술 매개 변수 및 지원 문서가 제공될 수 있습니다. 견적이나 사양 검토를 위해서는 필요한 전압, 도체 크기, 코어 구성, 수량 및 적용 조건을 제공하는 것이 유용합니다.
