금속 차폐 석탄 전단기 고무 케이블

제품 모델: MCPT, MCPTJ.

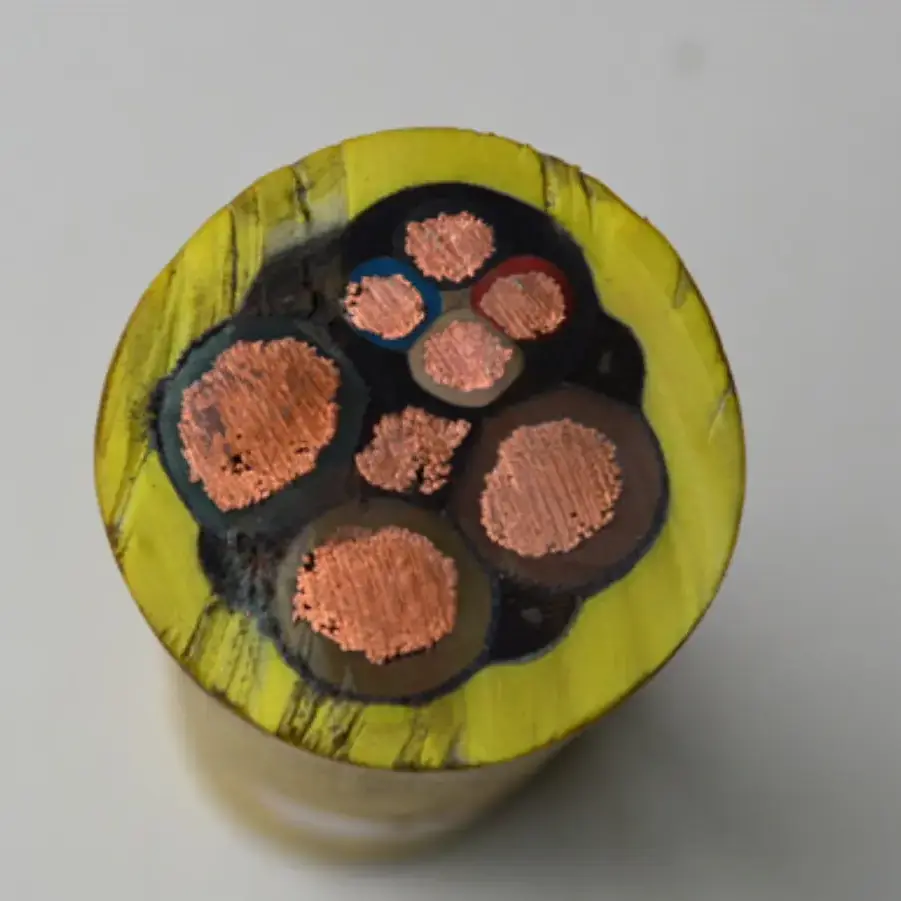

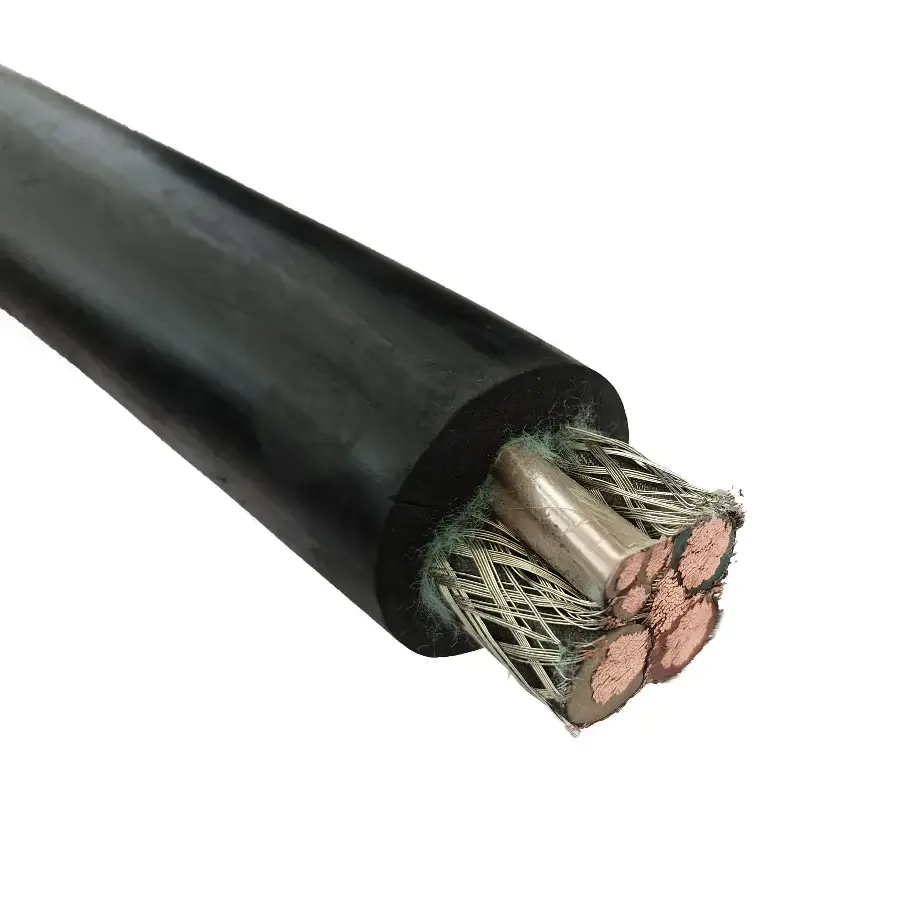

금속 차폐 석탄 전단기 고무 케이블은 석탄 전단기용 유연한 고무 피복 광산 케이블입니다. 제공된 제품 정보는 MT/T 818.4-2009를 참조하며 지하 석탄 채굴 애플리케이션의 전원 공급 장치 및 제어 신호 전송을 다루고 있습니다. 그 구조는 반복적인 움직임, 끌기 및 굽힘이 포함된 작업 조건을 위해 다중 가닥 주석 도금 무산소 구리 도체, 특수 고무 절연체, 구리선 편조 차폐 및 고강도 고무 외부 피복을 결합합니다.

제품 사양, 치수 및 기술 매개변수 표

응용 시나리오

1. 중대형 지하 탄광의 완전 기계화 채광면

금속 차폐 석탄 전단기 고무 케이블은 석탄 전단기 및 기타 이동식 광산 장비와 관련된 전원 및 제어 연결에 사용할 수 있습니다. 유연한 도체와 고무 외장 구조는 장비 작동 중에 케이블이 반복적으로 움직이는 설치에 적합합니다.

2. 가스 함량이 높고 폭발 위험이 높은 탄광

특정 가스 또는 폭발 제어 요구 사항이 있는 지하 광산에는 해당 광산 안전 규정에 맞는 케이블 구조가 필요합니다. 케이블 선택 시 광산 분류, 장비 전압, 난연성 요구 사항 및 프로젝트 승인에 필요한 인증서 또는 테스트 문서를 고려해야 합니다.

3. 지하 변전소와 석탄 전단기 사이의 모바일 연결

이동식 변전소와 석탄 전단기 사이의 연결에는 반복적인 끌림, 굽힘 및 비틀림과 함께 상대적으로 긴 케이블 길이가 포함될 수 있습니다. 유연한 도체 구조는 이러한 유형의 모바일 전원 공급 장치 배열을 위해 고안되었으며 설치는 지정된 기계적 한계 내에서 유지되어야 합니다.

4. 물 분무 및 기계적 충격으로 인해 습한 지하 공간

물 분무, 먼지 및 떨어지는 맥석은 케이블 외피에 추가적인 기계적, 환경적 요구를 가중시킬 수 있습니다. 지정된 고강도 고무 외피는 마모, 오일, 충격 및 끌림에 대한 저항성을 제공하므로 이러한 조건에 노출된 지하 설치에 대한 외피 상태는 중요한 고려 사항입니다.

5. 탄광 재건 및 자동 채광 시스템

가변 주파수 장비, 모니터링 회로 또는 기타 전기 제어 시스템과 관련된 광산 프로젝트의 경우 금속 차폐층은 제어 및 신호 회로에 대한 전자기 간섭의 영향을 줄이는 데 도움이 될 수 있습니다. 차폐 배열 및 제어 코어 구성은 연결된 장비 및 접지 방법과 일치해야 합니다.

실제 산업 문제 해결

1. 고출력 채굴 장비 주변의 전자파 간섭

고전력 전기 장비는 주변 모니터링 및 제어 회로에 영향을 미치는 전자기 간섭을 생성할 수 있습니다. 구리선 편조 금속 차폐는 정의된 차폐층을 제공하며, 제공된 사양에 따르면 적용 범위는 90% 이상입니다. 전반적인 차폐 성능을 평가할 때는 케이블 접지 및 설치 조건도 고려해야 합니다.

2. 반복적인 끌기와 굽힘으로 인한 기계적 응력

석탄 전단기 케이블은 장비 작동 중 움직임에 노출되어 도체, 절연체 및 외장에 반복적인 기계적 응력을 가할 수 있습니다. 여러 가닥의 유연한 구리 도체와 고무 구조는 이러한 유형의 움직임을 수용하도록 고안되었습니다. 실제 굽힘 성능은 지원되지 않는 고정 수명 주장보다는 적용 가능한 테스트 방법 및 설치 요구 사항을 사용하여 평가해야 합니다.

3. 지하 채굴을 위한 난연성 요건

난연성 성능은 지하 탄광의 케이블 선택에서 중요한 부분입니다. 제공된 기술 데이터는 난연성 등급에 대해 MT 386을 참조합니다. 특정 광산 프로젝트의 경우 실제 케이블 모델 및 애플리케이션에 대해 필수 안전 인증 및 테스트 문서를 확인해야 합니다.

4. 습하고 기계적으로 까다로운 조건에서의 외장 보호

물 분사, 먼지, 맥석 충격 및 반복적인 끌림은 지하 작업 중 덮개 마모에 영향을 줄 수 있습니다. 지정된 외부 피복은 내마모성, 내유성, 내충격성 및 항력 저항성으로 설명되어 해당 작업 조건에서 케이블 구조를 보호합니다.

5. 제어 및 모니터링 요구 사항

일부 케이블 구성은 광산 장비의 전기 및 모니터링 요구 사항을 수용하기 위해 전원 코어와 제어 코어를 결합합니다. 모니터링 또는 보호 기능이 필요한 경우 실제 코어 배열 및 연결 방법은 장비 제조업체 또는 전기 시스템 설계자에게 확인되어야 합니다.

6. 기술 매개변수 및 마이닝 문서 검증

광산 프로젝트에는 케이블 표준, 전기 매개변수, 난연성 성능 및 안전 관련 문서의 검증이 필요할 수 있습니다. 제품 사양, 테스트 보고서 및 해당 인증서는 프로젝트에 제공된 실제 모델, 전압 정격 및 케이블 구성과 일치해야 합니다.

포괄적인 제품 장점

1. 추적 가능한 제품 및 검사 정보

Qiancheng은 프로젝트 요구 사항에 따라 제품 식별 및 관련 생산 또는 검사 문서를 제공할 수 있습니다. 정식 검사 또는 승인 대상인 광산 프로젝트의 경우 문서를 실제 케이블 모델, 사양 및 생산 배치와 비교하여 확인해야 합니다.

2. 제어 케이블 구성

도체, 고무 절연체, 금속 차폐 및 외부 피복은 각각 케이블의 전기적 및 기계적 특성에 기여합니다. 이러한 생산 단계에 대한 통제력을 유지하면 완성된 케이블을 지정된 구조와 일관되게 유지하는 데 도움이 됩니다. 전기적, 기계적 검사 항목은 해당 제품 요구 사항에 따라 배열될 수 있습니다.

3. 이동식 채굴 장비에 적합한 구조

다중 가닥 구리 도체, 고무 절연체, 편조 금속 차폐 및 고강도 고무 덮개의 조합은 이동식 석탄 채굴 장비와 관련된 여러 요구 사항을 해결합니다. 여기에는 반복적인 움직임, 기계적 접촉, 전기 차폐 및 지하 환경 노출이 포함됩니다.

4. 다중 전압 및 도체 사양

제공되는 제품군은 25mm² ~ 150mm²의 도체 단면적과 0.66/1.14kV 및 1.9/3.3kV의 정격 전압을 포괄합니다. 장비 연결 및 케이블 모델에 따라 전력 코어 및 제어 코어 구성을 선택할 수 있습니다. 필요한 전압, 도체 크기, 코어 구조, 길이 및 설치 조건을 통해 견적 및 생산 세부 사항을 확인할 수 있습니다.

5. 광산 프로젝트에 대한 기술 문서

프로젝트 요구 사항에 따라 기술 문서에는 제품 사양, 검사 기록, 테스트 보고서 및 해당 광산 안전 인증서가 포함될 수 있습니다. 수출 주문 또는 공식적인 광산 승인의 경우, 제공된 문서가 최종 케이블 사양과 일치하도록 생산 전에 필요한 문서 목록을 확인해야 합니다.

Q&A

1. 귀하의 금속 차폐 석탄 전단기 고무 케이블은 어떤 표준을 준수합니까?

제공된 제품 정보는 MCPT 및 MCPTJ 모델에 대한 MT/T 818.4-2009를 참조합니다. 필요한 전압 및 케이블 구성에 따라 해당 표준, 인증 및 테스트 문서를 확인해야 합니다.

2. 어떤 도체 크기와 전압 정격을 사용할 수 있나요?

제공된 사양에는 25mm² ~ 150mm²의 도체 단면적과 0.66/1.14kV 및 1.9/3.3kV의 정격 전압이 포함됩니다. 장비 및 회로 요구 사항에 따라 전력 코어 및 제어 코어 조합을 선택할 수 있습니다.

3. 이 마이닝 케이블은 일반적으로 어디에 사용됩니까?

이는 지하 석탄 채굴 장비 및 관련 전원 또는 제어 연결, 특히 반복적인 끌림, 굽힘, 비틀림, 습기, 먼지 및 기계적 충격이 수반되는 설치를 위한 것입니다.

4. 금속 차폐층의 기능은 무엇입니까?

구리선 편조 쉴드는 케이블 코어 주위에 전자기 차폐 기능을 제공합니다. 제공된 기술 사양에 따르면 차폐 범위는 ≥90%입니다. 적절한 접지 및 설치도 차폐 시스템의 효율성과 관련이 있습니다.

5. 반복 굽힘에 대해 케이블을 어떻게 평가해야 합니까?

다중 가닥 구리 도체 및 고무 구조는 유연한 모바일 애플리케이션을 위해 고안되었습니다. 굴곡 반경, 이동 빈도, 끌기 방법 및 설치 조건은 해당 제품 사양 및 테스트 요구 사항과 비교하여 확인되어야 합니다.

6. 광업 프로젝트에 기술 문서를 제공할 수 있나요?

기술 사양, 검사 기록, 해당 인증 또는 테스트 문서는 프로젝트 요구 사항에 따라 논의될 수 있습니다. 수출 주문 또는 공식적인 광산 승인의 경우 주문하기 전에 필요한 문서를 확인해야 합니다.
