광업 유연한 차폐 고무 케이블

모델: MYP, MYPT.

광산용 유연한 차폐 고무 케이블은 지하 광산에 사용되는 이동식 전기 장비용 유연한 고무 피복 케이블입니다. 제공된 제품 사양은 MT/T 818.7-2009를 참조하며 다중 연선 구리 도체, 특수 목적 고무 절연체, 구리선 편조 차폐 및 고강도 고무 외장을 결합합니다. 이 구조는 반복적인 굽힘, 끌기, 비틀림 및 먼지, 습기 및 기계적 접촉에 대한 노출과 관련된 응용 분야를 위해 고안되었습니다.

제품 사양 및 기술 매개변수 표

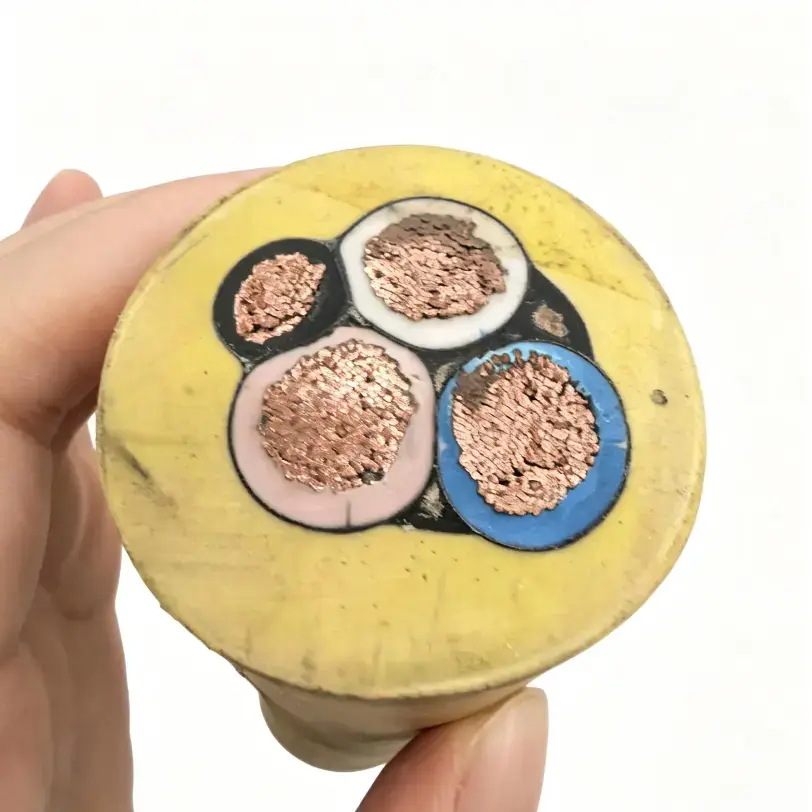

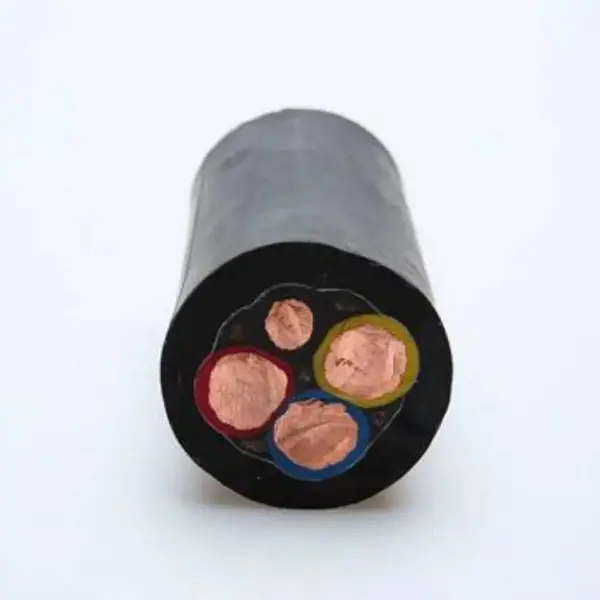

주요 구성 특징

1. 유연한 구리 도체

케이블은 다중 연선의 고순도 무산소 구리 도체를 사용합니다. 견고한 도체 구조와 비교하여 연선 배열은 장비 작동 중에 케이블이 반복적으로 구부러지거나 움직이거나 뒤틀리는 모바일 설치에 더 적합합니다.

2. 고무 절연 및 보호 피복

절연층에는 특수 목적의 고무가 지정되어 있으며, 외피는 내마모성, 내유성, 항력성 및 충격 방지 기능이 있다고 설명되어 있습니다. 이러한 재료 특성은 케이블이 장비, 석탄 먼지, 습기 또는 유압유와 접촉할 수 있는 지하 경로와 관련이 있습니다.

3. 구리선 편조 쉴드

제공된 사양에는 차폐 범위가 85% 이상인 구리선 편조 차폐가 나열되어 있습니다. 실제 차폐 효과는 케이블 설치, 차폐 종단 및 접지에 따라 달라지지만 금속 차폐는 케이블과 근처 전기 장비 사이의 전자기 결합을 줄일 수 있습니다.

4. 결합된 전력 및 제어 코어

동일한 케이블 어셈블리 내에 전원 및 제어 코어를 통합할 수 있는 구조입니다. 이러한 배열은 장비의 회로 구성에 따라 이동식 채굴 장비에 전력과 관련 제어 연결이 모두 필요한 경우에 유용합니다.

신청조건

광산용 유연한 차폐 고무 케이블은 전기 부하가 반복적인 기계적 움직임과 결합되는 지하 이동 장비용으로 설계되었습니다. 정격 전압, 도체 단면적, 코어 배열, 케이블 길이, 이동 패턴 및 환경 조건에 따라 정확한 모델을 선택해야 합니다.

1. 완전 기계화된 채굴 장비

유연한 구조는 케이블 움직임과 반복적인 굽힘이 정상 작동의 일부인 기계화된 채광면을 따라 작동하는 이동식 장비에 사용할 수 있습니다. 도체 크기와 코어 구성은 장비의 전기 요구 사항과 일치해야 합니다.

2. 지하도로 설비

지하 도로에서 작동하는 이동식 장비에는 끌림, 충격 및 마모에 대한 저항성을 갖춘 케이블이 필요할 수 있습니다. 적절한 케이블 구성을 결정할 때 장비 유형, 설치 경로 및 사용 가능한 공간을 고려해야 합니다.

3. 전자파 간섭이 있는 지역

고전력 모터, 주파수 변환기 또는 기타 전기 장비가 제어 또는 모니터링 회로 근처에 설치된 경우 금속 차폐층이 전자기 결합을 제한하는 데 도움이 될 수 있습니다. 올바른 실드 연결과 접지는 전체 설치에서 중요한 부분입니다.

4. 습하고 먼지가 많은 지하 환경

고무 단열재와 외부 피복은 까다로운 지하 환경에 적합한 구조를 제공합니다. 실제 환경 적합성은 물 노출, 온도, 오일 접촉, 기계적 부하 및 광산의 특정 요구 사항을 기준으로 확인해야 합니다.

케이블 선택을 위한 기술적 포인트

1. 정격 전압 및 도체 단면적

제공된 사양에는 정격 전압이 0.66/1.14 kV이고 도체 단면적은 10 mm² ~ 150 mm²입니다. 도체 크기만 고려하기보다는 장비 부하, 허용 전압 강하, 케이블 길이 및 예상 설치 조건을 고려하여 선택해야 합니다.

2. 기계적 움직임

이동식 채굴 장비의 경우 케이블이 반복적으로 구부러지고 비틀리고 끌리는 현상이 발생할 수 있습니다. 따라서 특정 장비 레이아웃에 대한 케이블을 평가할 때 도체 연선, 절연체, 피복 및 설치 반경을 함께 고려해야 합니다.

3. 차폐 요구 사항

제공된 제품은 명시된 적용 범위가 85% 이상인 구리선 편조 차폐를 사용합니다. 케이블이 가변 주파수 드라이브 또는 고전력 모터 가까이에 설치된 경우 장비 제조업체의 요구 사항 및 광산의 전기 설계에 따라 필요한 차폐 배열을 확인해야 합니다.

4. 난연성 요건

제공된 기술 데이터에는 MT 386 광산 난연 요구 사항 준수 및 화염 제거 후 자가소화 기능이 명시되어 있습니다. 프로젝트에 특정 광산 안전 인증이나 추가 테스트 문서가 필요한 경우, 조달 전에 정확한 케이블 모델에 대한 해당 요구 사항을 확인해야 합니다.

품질 관리 및 기술 문서

마이닝 케이블 조달의 경우 기술 검증에는 모델, 정격 전압, 도체 단면적, 코어 배열, 차폐 구조, 전기 저항 및 적용 가능한 테스트 요구 사항이 포함되어야 합니다. 이러한 세부 정보는 일반적인 성능 설명보다 제품 선택 및 승인을 위한 더 명확한 기초를 제공합니다.

Qiancheng은 선택한 케이블 모델 및 프로젝트 요구 사항에 따라 제품 사양 및 지원 기술 문서를 제공할 수 있습니다. 인증, 테스트 보고서 또는 기타 검사 기록이 필요한 경우 견적 및 주문 검토 단계에서 해당 문서를 확인해야 합니다.

주문하기 전에 무엇을 확인해야 합니까?

1. 장비 및 응용

장비 유형, 작동 환경 및 케이블을 고정식으로 사용할지 이동식으로 사용할지 여부를 제공합니다. 이는 유연한 구조와 차폐 배열이 실제 설치와 일치하는지 여부를 결정하는 데 도움이 됩니다.

2. 전기적 요구사항

정격 전압, 도체 단면적, 전원 코어 수, 제어 코어 요구 사항 및 케이블 길이를 확인하십시오. 더 긴 케이블의 경우 전압 강하 및 도체 저항도 고려해야 합니다.

3. 기계적 조건

끌림 빈도, 굽힘 방향, 최소 설치 반경, 기계와의 접촉 및 가능한 충격에 대한 정보는 적절한 케이블 구성을 결정하는 데 도움이 될 수 있습니다.

4. 서류 요구 사항

생산 또는 배송 전에 해당 광산 표준, 인증 요구 사항, 검사 기록 및 광산, 장비 제조업체 또는 프로젝트 사양에서 요구하는 기타 기술 문서를 확인하십시오.

FAQ

Q1: 어떤 사양을 사용할 수 있나요?

A: 제공된 사양에는 정격 전압이 0.66/1.14 kV이고 도체 단면적이 10 mm² ~ 150 mm²인 MYP 및 MYPT 모델이 나열되어 있습니다. 필요한 코어 배열은 장비 및 회로 설계에 따라 확인되어야 합니다.

Q2: 차폐층의 기능은 무엇입니까?

A: 케이블은 명시된 차폐 범위가 ≥85%인 구리선 편조 차폐를 사용합니다. 쉴드는 근처 전기 장비의 전자기 결합을 줄이는 데 도움이 될 수 있습니다. 실제 효과는 차폐 종단 및 접지를 포함한 전체 설치에 따라 달라집니다.

Q3: 케이블을 이동식 지하 장비에 사용할 수 있나요?

A: 유연한 도체와 고무 구조는 반복적인 굽힘, 비틀림 및 끌림이 포함된 모바일 애플리케이션용으로 고안되었습니다. 최종 선택에서는 장비 이동, 케이블 라우팅, 전압, 도체 크기 및 환경 조건을 고려해야 합니다.

Q4: 이 케이블에는 어떤 표준이 참조됩니까?

A: 제품 정보에는 마이닝 케이블 사양에 대한 MT/T 818.7-2009와 마이닝 난연 요구 사항에 대한 MT 386이 나와 있습니다. 해당 표준 및 인증 문서는 정확한 모델 및 프로젝트 요구 사항과 비교하여 확인되어야 합니다.

Q5: 견적에는 어떤 정보가 필요합니까?

A: 주요 정보에는 케이블 모델, 정격 전압, 도체 단면적, 코어 구성, 필요한 길이, 수량, 적용 장비 및 설치 조건이 포함됩니다. 프로젝트별 인증 또는 검사 문서 요구 사항도 제공되어야 합니다.

Q6: 케이블과 함께 기술 문서가 제공될 수 있나요?

A: 선택한 모델 및 프로젝트 요구 사항에 따라 기술 사양 및 해당 지원 문서가 제공될 수 있습니다. 광산 프로젝트의 경우 주문이 완료되기 전에 필요한 인증서와 테스트 기록을 확인해야 합니다.
