제품 모델: BVVB.

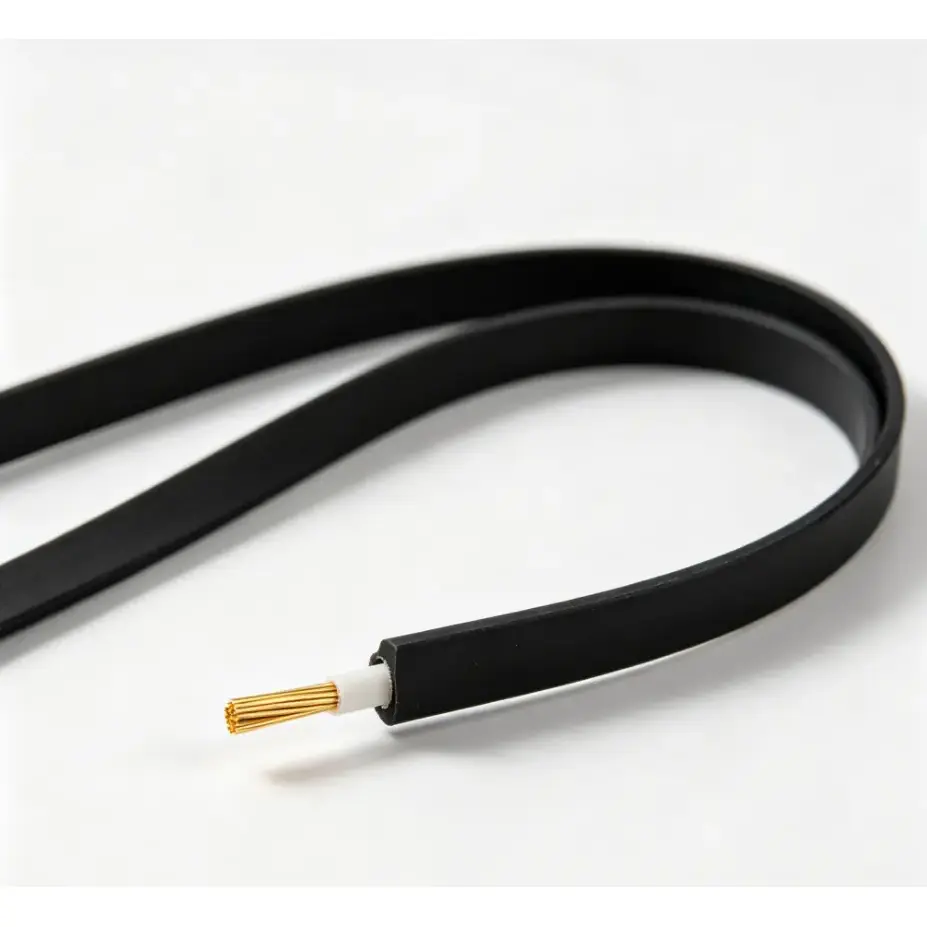

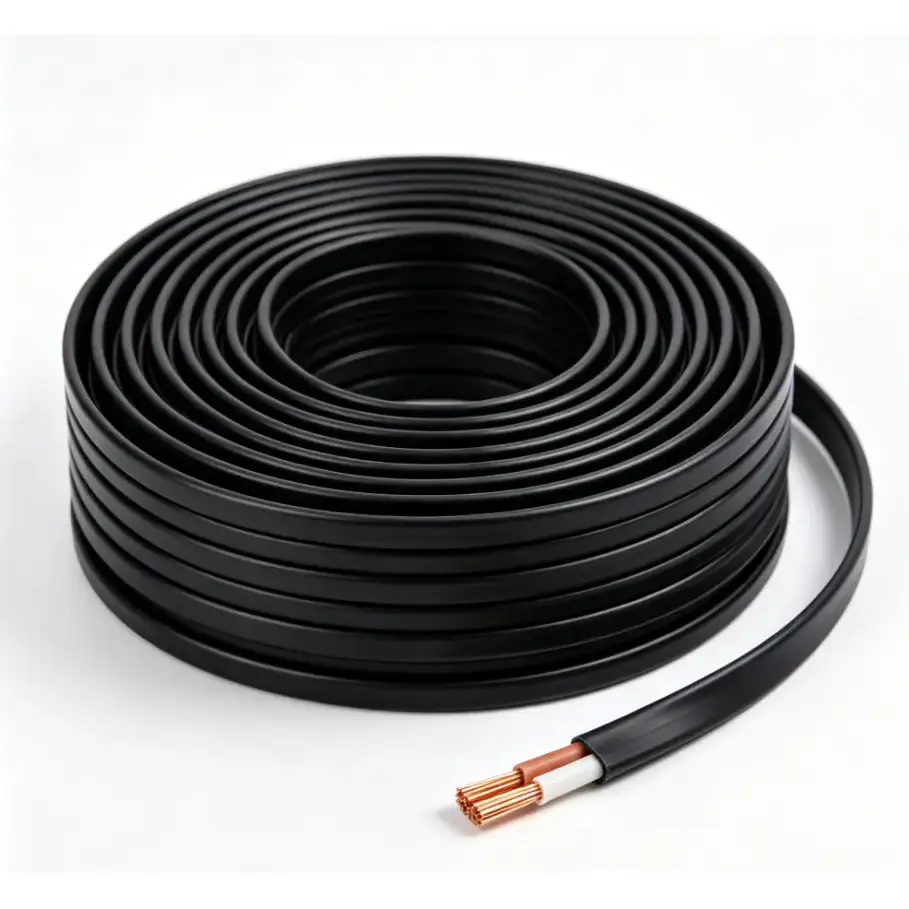

PVC 절연 플랫 구리 와이어는 300/500V 배전 시스템에 적합한 저전압 고정 부설 애플리케이션용으로 설계된 국가 표준 건물 와이어입니다. 병렬 비연선 코어 구조의 고순도 구리 도체를 사용합니다. 도체는 PVC 절연체와 외부 PVC 보호 피복으로 덮여 있어 컴팩트한 플랫 케이블 구조를 형성합니다. 우수한 전기 전도성과 이중층 보호 기능을 갖추고 있어 주거용 장식 배선, 상업용 건축 프로젝트 및 소형 장비 전원 연결에 널리 사용됩니다.
|
공칭단면(mm²) |
도체 구조 가닥/직경 |
단열재 두께(mm) |
피복 두께(mm) |
평균 외부 치수(mm) |
20℃(Ω/km) Cu에서의 최대 도체 저항 |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
12.1.1 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4(B) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6(비) |
03.07.1 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
12.1.1 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4(비) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6(B) |
03.07.1 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |

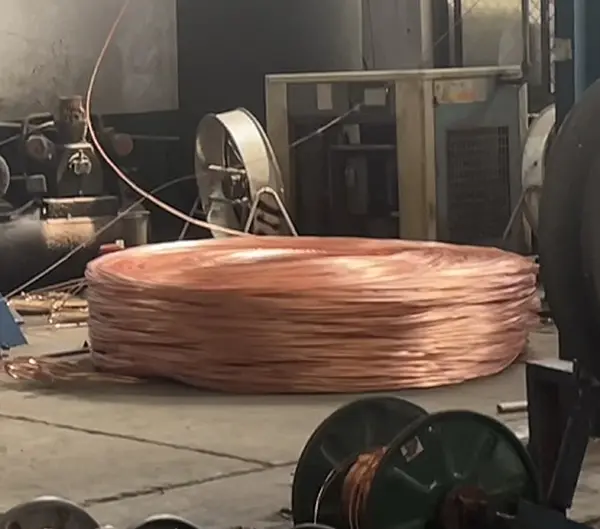

시중에 판매되는 저가형 플랫 와이어는 재활용된 혼합 구리 또는 소형 도체를 사용할 수 있으며, 이로 인해 부하 시 저항, 전압 강하 및 열 발생이 증가할 수 있습니다. 당사의 PVC 절연 평동선은 고순도 무산소 구리 도체를 사용하며 도체 단면적 및 마감 길이가 제어된 해당 국가 표준에 따라 제조됩니다. 완전하고 균일한 도체 구조는 실제 부하에 대해 올바른 사양을 선택할 때 안정적인 전도성과 전류 전달 성능을 지원합니다.
일부 저가형 제품은 재활용 PVC나 기계적 강도가 낮은 얇은 절연재를 사용하므로 저온에서는 부서지기 쉽고 과도한 열에서는 부드러워질 수 있습니다. 이 제품은 이중층 절연 및 외피 구조의 순수 PVC 소재를 사용하여 굽힘, 마모 및 상온 사이클링에 대한 저항성을 제공합니다. 이 구조는 적절한 작동 조건에서 벽 매립 및 도관 설치 중에 케이블을 보호하는 데 도움이 됩니다.
일부 일반 플랫 와이어에는 일관되지 않은 생산 공정으로 인해 도체 오프셋, 불균일한 절연 두께 또는 비틀림이 있을 수 있습니다. 이 제품은 고정밀 1단계 압출 성형을 사용하여 도체를 중앙에 유지하고 평행하게 배열하며 절연체 두께를 제어하고 평평한 마감 프로파일을 제공합니다. 이 구조는 벽 라우팅 및 기타 고정 배선 설치 중에 깔끔한 외관을 유지하는 데 도움이 됩니다.
필수 난연성 사양이 없는 일반 플랫 와이어는 외부 화염원에 노출되면 계속 연소될 수 있습니다. 추가적인 화재 성능 특성이 필요한 응용 분야에는 난연성 PVC 제제를 공급할 수 있습니다. 적용 가능한 난연성 버전은 점화원을 제거한 후에도 지속적인 연소를 제한하도록 설계되었으며, 특정 화재 성능 등급 및 테스트 요구 사항은 응용 분야 및 대상 시장 표준에 따라 확인되었습니다.
PVC 절연 평면 구리선은 집 전체 조명, 소켓 회로, 주방 및 욕실 전원 연결 및 기타 주거용 배선에 사용됩니다. 평평한 프로파일은 벽, 천장, 바닥에 숨겨진 설치에 적합하며 설치 공간이 제한된 곳에서 배선 경로를 컴팩트하게 유지하는 데 도움이 됩니다.
플랫 케이블은 조명 회로, 장비 전원 연결 및 디스플레이 회로를 포함하여 사무실 건물, 상점, 호텔 및 기타 상업 공간의 고정 배선에 사용할 수 있습니다. 플랫 구조로 인해 컴팩트한 배선 배열이 필요한 영역에서 라우팅을 단순화할 수 있습니다.
테이블 램프, 플로어 램프, 소형 가전 제품 및 특정 소형 산업 제어 장치의 전원 연결 및 내부 배선에 적합합니다. 유연한 구조로 인해 소형 장비 및 연결 지점 주위로 경로를 쉽게 지정할 수 있습니다.
본 제품은 설치 환경이 사양 조건에 부합하는 발코니, 계단, 복도 등 적합한 반개방형 실내 공간에서 사용할 수 있습니다. 또한 저전압 고정 배선용 케이블 덕트 및 파이프를 통해 배선할 수도 있습니다.
컴팩트한 평면 구조는 사용 가능한 라우팅 공간이 제한된 오래된 건물의 배선을 업그레이드할 때 유용할 수 있습니다. 배선 레이아웃을 비교적 컴팩트하게 유지하면서 기존 저전압 회로를 교체하거나 재배치할 수 있습니다.
일반적인 모델은 BVVB이며 정격 전압은 300/500V입니다. 생산은 해당 IEC 및 국가 표준에 따라 수행되며 필요한 응용 분야에 따라 다양한 도체 크기를 사용할 수 있습니다.
제품 사양 및 대상 시장 요구 사항에 따라 공장 검사 기록, 해당 CE 문서 및 제3자 테스트 보고서 등 관련 문서가 제공될 수 있습니다. 주문하기 전에 필수 인증 및 테스트 문서를 확인해야 합니다.
PVC 단열재는 적절한 실내 설치 조건에서 일반적인 습기, 먼지 및 기계적 마모로부터 보호합니다. 실제 환경이 제품 사양 이내일 경우 주방, 욕실 등의 공간에서 사용이 가능합니다. 표준 버전은 장시간 직사광선에 노출되도록 설계되지 않았습니다.
완성된 와이어 길이, 절연 색상 및 인쇄 요구 사항에 대한 맞춤화가 논의될 수 있습니다. 일반주문의 경우 공통사양도 가능하며, 맞춤형사양은 생산수량, 자재, 납기 등의 확인이 필요합니다.
일반적인 응용 분야에는 주거용 내부 배선, 상점 및 상업 장식, 소형 가전 전원 연결, 조명 회로 및 복도 및 유사한 실내 공간의 고정 저전압 배선이 포함됩니다. 현지 전기 요구 사항 및 설치 조건에 따라 적절한 사양을 선택해야 합니다.
단열재는 해당 제품 사양에 따라 난연성을 지닌 PVC 소재를 사용합니다. 또한 실내 서비스 중 정상적인 노화 및 온도 변화에 대한 저항성을 제공합니다. 장기간 UV 노출 또는 특정 화재 성능 요구 사항과 관련된 응용 분야의 경우 생산 전에 필요한 재료 등급을 확인해야 합니다.
