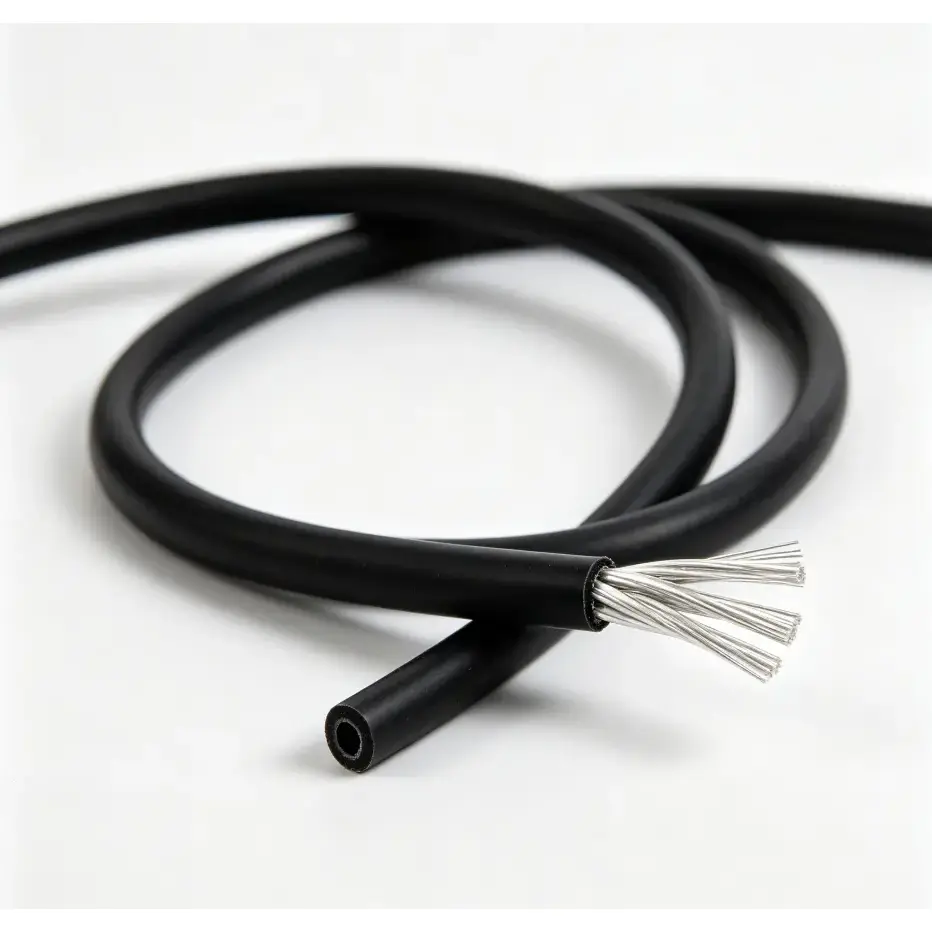

알루미늄 PVC 케이블은 PVC 절연 및 보호 피복을 갖춘 고순도 알루미늄 도체를 사용한 저전압 전원 케이블입니다. 이는 알루미늄 도체가 기술적으로 적합하고 케이블 무게를 낮추는 것이 중요한 고려 사항인 고정 배전 및 배선 애플리케이션용으로 설계되었습니다. 사용 가능한 구조에는 단단한 경질 알루미늄 및 연선 알루미늄 도체가 포함되며 단면적은 2.5mm² ~ 185mm²이고 정격 전압은 450/750V 이하입니다.
|
매개변수 카테고리 |
매개변수 항목 |
기술 색인 |
|
구조 구성 |
도체 재료 |
고순도 알루미늄 도체, 견고한 경질 알루미늄 도체 또는 연선 알루미늄 도체 |
|
```` |
도체 단면적 |
2.5mm²~185mm² |
|
|
절연층 |
폴리염화비닐(PVC) 단열재 |
|
|
핵심 수량 사양 |
1코어 |
|
전기적 성능 |
정격전압 |
450/750V 이하 |
|
|
20℃에서의 절연저항 |
≥5MΩ·km |
|
|
상용주파 내전압 |
2.5kV, 5분간 고장 없음 |
|
|
DC 도체 저항 |
IEC60228 또는 GB/T 3956 표준의 한계값을 준수합니다. |
|
난연성 및 방화 성능 |
내화 등급 |
830℃ 이상에서 90분간 화재 노출 |
|
|
난연성 등급 |
GB/T 19666에 지정된 ZA, ZB, ZC 요구 사항을 충족합니다. |
도체는 고순도 알루미늄으로 만들어지며 견고한 경질 알루미늄 또는 연선 구조로 제공될 수 있습니다. 사용 가능한 단면적 범위는 2.5mm² ~ 185mm²입니다. 도체 선택은 단면적보다는 필요한 부하, 허용 가능한 전압 강하, 설치 방법 및 적용 가능한 전기 요구 사항을 기반으로 해야 합니다.
PVC 절연체는 도체 주위에 전기적 분리를 제공하는 반면, 외부 PVC 층은 일반적인 취급 및 고정 설치 중에 보호 기능을 추가합니다. 완성된 케이블은 예상되는 주변 온도, 습기 노출, 기계적 조건 및 설치 장소가 실내인지 실외인지에 따라 선택해야 합니다.
나열된 사양에는 절연 저항, 상용 주파수 내전압 및 DC 도체 저항 요구 사항이 포함됩니다. 이러한 매개변수는 케이블을 사용하기 전에 전기 절연 및 도체 품질을 평가하기 위한 실용적인 기준점을 제공합니다.
고순도 알루미늄을 사용하면 특정 용도에 필요한 전기적 특성을 유지하면서 상대적으로 낮은 도체 무게를 제공합니다. 도체 단면적을 제어하는 것은 의도된 작동 조건에서 예측 가능한 저항과 전류 전달 기능을 유지하는 데 중요합니다.
절연체와 외장은 지정된 케이블 치수를 유지하기 위해 제어된 압출 공정을 통해 형성됩니다. 일관된 절연 두께는 안정적인 전기적 분리를 제공하는 데 도움이 되며, 외부 피복은 해당 서비스 조건 내에서 정상적인 접촉, 습기 및 기계적 마모로부터 보호 기능을 추가합니다.
Qiancheng은 도체 저항, 마감 치수, 전기적 성능을 포함하여 생산 중에 측정 가능한 케이블 특성을 확인합니다. 제품 사양 및 프로젝트 요구 사항에 따라 검사 기록 및 관련 테스트 문서가 제공될 수 있습니다.
알루미늄 도체는 구리보다 밀도가 낮기 때문에 완성된 케이블을 적합한 용도로 다루기가 더 쉽습니다. 이는 긴 케이블 경로, 실외 고정 배선 및 케이블 운송 및 설치 작업량을 고려해야 하는 프로젝트에 유용할 수 있습니다.
절연체와 외부 피복은 도체 주위에 2층 보호 시스템을 형성합니다. 이 구조는 적절한 환경 조건에서 고정 배선에 대한 전기 절연 및 추가적인 물리적 보호를 제공합니다.
사용 가능한 도체 단면적은 2.5mm²~185mm²이며 다양한 저전압 고정 배선 요구 사항을 충족합니다. 사양 선택은 장비 부하, 설치 방법, 케이블 길이, 전압 강하 및 해당 지역의 전기 요구 사항을 고려해야 합니다.
상당한 양의 케이블이 필요하거나 운송 거리가 긴 엔지니어링 애플리케이션의 경우 알루미늄의 낮은 밀도로 인해 자재 취급이 단순화될 수 있습니다. 실제 경제적 이익은 도체 크기, 케이블 길이, 설치 조건 및 필요한 전기 성능에 따라 달라집니다.
기술표에는 해당 사양에 대한 난연성 및 내화성 성능 요구 사항이 나열되어 있습니다. 프로젝트가 특정 화재 성능을 요구하는 경우, 요구되는 등급, 시험 방법 및 인증은 생산 및 배송 전에 확인되어야 합니다.
알루미늄 PVC 케이블은 선택된 알루미늄 도체가 전기 설계 요구 사항을 충족하는 주거용, 상업용, 산업, 농업 및 기반 시설 프로젝트의 저전압 고정 전력 분배에 사용할 수 있습니다.
일반적인 응용 분야에는 주거용 빌딩 블록, 자체 건축 주택, 상점 및 기타 고정 건물 배선을 위한 배전이 포함됩니다. 설치에는 케이블 사양 및 현지 전기 규정에 따라 사용이 허용되는 실내 도관 라우팅이 포함될 수 있습니다.
이 케이블은 도시 조명, 공원 가로등, 옥외 고정 배전 및 도시-농촌 전력망 개조 프로젝트에 고려될 수 있습니다. 옥외 설치 시 햇빛, 습기, 기계적 보호, 선택한 케이블의 환경 등급 등을 고려해야 합니다.
공장 작업장, 소규모 가공 공장 및 기타 고정 산업 부하에 대한 저전압 전원 공급에 사용할 수 있습니다. 도체 단면적은 실제 장비 부하 및 설치 조건에 따라 결정되어야 합니다.
알루미늄의 무게가 가벼우므로 건설 현장 및 케이블 재배치나 반복적인 자재 취급이 필요한 기타 프로젝트의 임시 전력 분배에 유용할 수 있습니다. 케이블은 적절한 기계적 보호 장치와 임시 전력 시스템 요구 사항에 따라 설치되어야 합니다.
응용 분야에는 농경지 관개, 온실 전원 공급 장치 및 기타 저전압 농업 시설은 물론 적절한 인프라 배선이 포함될 수 있습니다. 최종 사양을 선택하기 전에 환경 노출 및 설치 방법을 평가해야 합니다.
이 제품은 실내 전선관 라우팅, 적절한 실외 오버헤드 설치 및 기타 승인된 저전압 부설 방법과 같은 고정 설치 방법을 지원합니다. 적용 가능한 설치 방법은 항상 케이블 사양 및 현지 전기 규정에 따라 확인되어야 합니다.
도체 단면적을 선택하기 전에 연결된 부하와 작동 전류를 확인하십시오. 케이블 길이와 허용 전압 강하도 계산에 포함되어야 합니다.
실내 도관, 실외 머리 위, 건설 현장 및 농업 시설에는 환경 요구 사항이 다를 수 있습니다. 사양을 확인하는 동안 햇빛, 물, 기계적 충격 및 온도에 대한 노출을 고려해야 합니다.
프로젝트에 난연성 또는 내화성 케이블이 필요한 경우 생산 전에 필요한 분류 및 테스트 요구 사항을 지정해야 합니다. 표준 PVC 구조만으로 관련 성능을 가정해서는 안 됩니다.
수출 또는 엔지니어링 프로젝트의 경우 필수 표준, 테스트 보고서, 인증서, 포장 사양 및 표시 요구 사항을 사전에 확인해야 합니다. 이는 제공된 케이블이 대상 시장의 기술 및 문서 요구 사항과 일치하는지 확인하는 데 도움이 됩니다.
이 제품은 Qiancheng에서 제조되었습니다. 사용 가능한 사양은 필요한 도체 단면적, 전압 정격 및 적용 조건에 따라 제공될 수 있습니다.
맞춤형 마감 길이, 인쇄 및 기타 생산 요구 사항은 주문 사양에 따라 논의될 수 있습니다. 적절한 프로젝트 수량과 기술 요구 사항에 따라 OEM 계약을 평가할 수도 있습니다.
공통사양은 생산 및 재고상황에 따라 조정될 수 있습니다. 대량 주문의 경우 생산 또는 배송 전에 필요한 단면적, 수량, 완성 길이, 포장 및 배송 일정을 확인해야 합니다.
일반적인 응용 분야에는 주거용 및 상업용 배전, 공장 작업장, 도시 조명, 건설 현장 전원 공급 장치, 농업 관개 및 기타 적합한 저전압 고정 배선 프로젝트가 포함됩니다.
도체 단면적, 작동 전류, 케이블 길이, 전압 강하, 설치 방법, 주변 조건 및 요구되는 화재 성능을 모두 고려해야 합니다. 적절한 사양은 가격이나 공칭 단면적만으로 선택하기보다는 실제 전기 설계를 통해 결정되어야 합니다.
필요한 사양에 따라 샘플 및 기술 문서를 논의할 수 있습니다. 사용 가능한 문서에는 제품 매개변수, 공장 테스트 기록 및 프로젝트에 필요한 기타 해당 기술 또는 규정 준수 문서가 포함될 수 있습니다.
