제품 모델: 60227IEC01(BV), BV 등

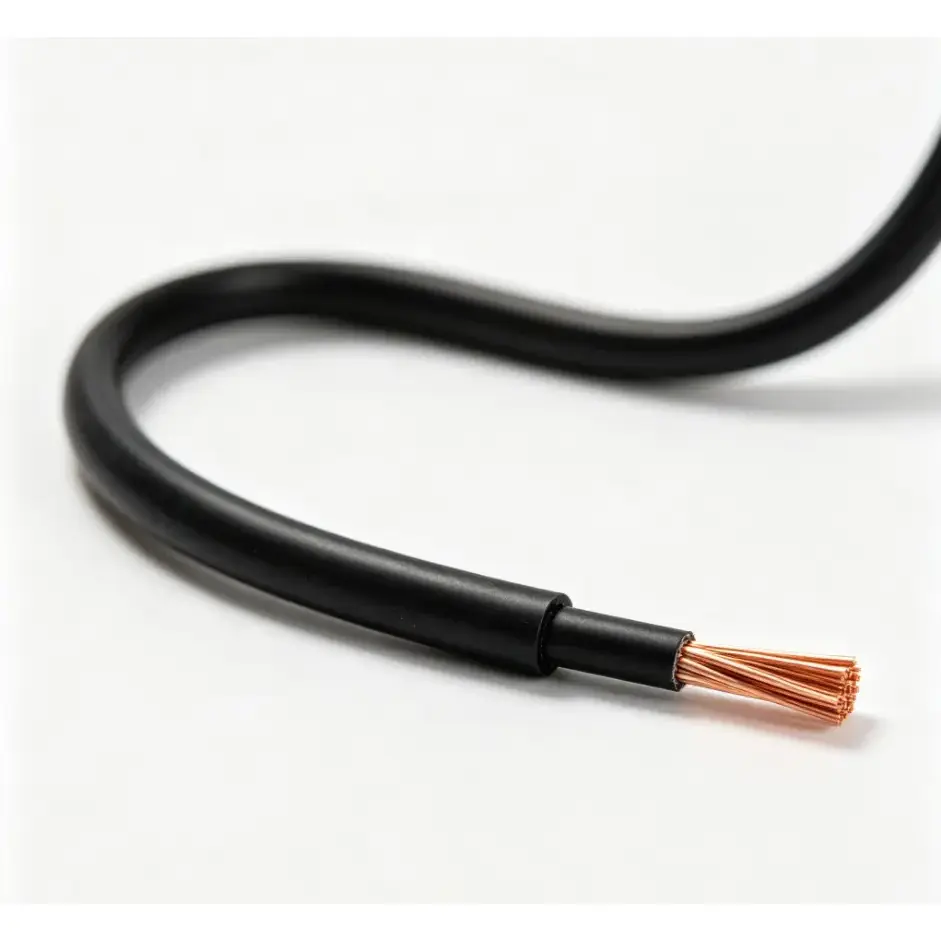

구리 PVC 케이블은 고순도 구리를 도체로 사용하고 폴리염화비닐(PVC)을 절연재로 사용합니다. 구리 도체와 PVC 절연체의 조합은 우수한 전기 전도성과 절연 보호 기능을 갖춘 저전압 고정 배선을 위한 실용적인 솔루션을 제공합니다. 케이블 사양이 필요한 전압, 부하 및 설치 조건과 일치하는 주거용, 산업용 및 도시 전기 배선에 일반적으로 사용됩니다.
|
공칭단면(mm²) |
코어 수/직경(mm) |
최대 외경(mm) |
20℃(Ω/km) 구리에서 최대 도체 저항 |
|
1.5(A)1.5(B) |
1/1.367/0.52 |
3.23.3 |
12.112.1 |
|
2.5(A)2.5(B) |
1/1.757/0.67 |
3.94.0 |
7.417.41 |
|
4(A)4(B) |
1/2.217/0.84 |
4.44.6 |
4.61 |
|
6(A)6(B) |
1/2.707/1.03 |
5.05.2 |
3.083.08 |
|
1016 |
7/1.357/1.68 |
6.47.8 |
1.831.15 |
|
2535 |
7/2.127/2.52 |
9.710.9 |
0.7270.524 |
|
5070 |
19/1.7519/2.12 |
12.814.6 |
0.3870.268 |
|
95120 |
19/2.5237/2.00 |
17.118.8 |
0.1930.153 |
|
150185 |
37/2.2237/2.52 |
20.923.3 |
0.1240.0991 |
도체는 고순도 구리를 사용하여 저전압 전력 전송에 필요한 전기 전도성을 제공합니다. 나열된 사양 전반에 걸쳐 다양한 도체 구조를 사용할 수 있으며, 해당 도체 직경과 저항 값은 기술 표에 나와 있습니다. 전압 강하 및 도체 가열 제어를 위해서는 부하 및 설치 조건에 따라 적절한 단면적을 선택하는 것이 중요합니다.
PVC는 구리 도체 주변의 절연 재료로 사용됩니다. 절연체는 정상적인 사용 중에 전기적 분리 및 보호 기능을 제공하며 완성된 외부 직경은 도체 크기 및 구조에 따라 다릅니다. 사용하고자 하는 전압정격 및 설치환경에 따라 적용되는 절연사양을 확인하시기 바랍니다.
기술표에는 적용 가능한 각 도체 크기에 대해 20℃에서의 최대 도체 저항이 나열되어 있습니다. 이는 완성된 케이블의 전기적 특성을 평가하기 위한 측정 가능한 참조를 제공하고 다양한 회로 부하 및 케이블 길이에 대한 사양 선택에 도움이 됩니다.
구리는 우수한 전기 전도성을 제공하므로 광범위한 저전압 배선 응용 분야에 적합합니다. 도체 단면적이 회로 부하 및 케이블 길이와 올바르게 일치하면 케이블은 정상적인 작동 조건에서 안정적인 전력 전송을 제공할 수 있습니다.
PVC 절연체는 도체 주위에 지속적인 보호층을 형성하고 설치 및 작동 중에 전기적 분리를 제공합니다. 그 성능은 지정된 재질, 단열재 두께 및 실제 서비스 환경에 따라 달라집니다.
나열된 범위에는 1.5mm²에서 185mm²까지의 여러 공통 단면이 포함됩니다. 이를 통해 여러 프로젝트에 걸쳐 하나의 케이블 크기를 사용하는 대신 회로 부하, 설치 방법, 케이블 길이 및 적용 가능한 전기 요구 사항에 따라 사양을 선택할 수 있습니다.
구리 전도성과 PVC 절연의 조합으로 케이블은 다양한 고정 저전압 배선 애플리케이션에 적합합니다. 선택한 모델에 따라 주거용, 상업용, 산업용 및 도시 전기 시스템에 사용할 수 있습니다.

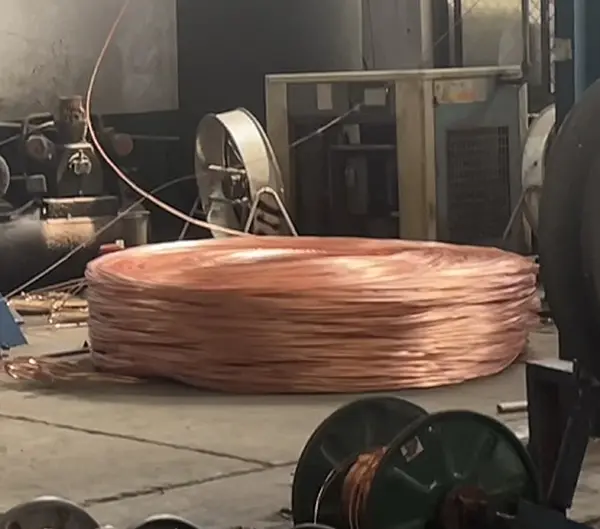

Qiancheng은 도체 처리부터 절연 압출 및 완성된 케이블 검사까지 주요 생산 매개변수를 제어합니다. 관련 검사에는 해당 제품 사양에 따른 도체 치수, 도체 저항, 절연 상태, 완성된 외경 및 전기적 성능이 포함될 수 있습니다.
엔지니어링 및 수출 주문의 경우 사양 및 프로젝트 요구 사항에 따라 기술 매개 변수, 공장 검사 기록 및 기타 적용 가능한 제품 문서가 제공될 수 있습니다. 이는 구매자에게 합의된 기술 요구 사항에 따라 제공된 케이블을 확인할 수 있는 보다 명확한 근거를 제공합니다.
일반적인 응용 분야에는 가정 장식 배선, 조명 회로, 소켓 연결 및 기타 고정 저전압 전기 연결이 포함됩니다. 선택한 도체 크기는 회로 부하 및 현지 설치 요구 사항과 일치해야 합니다.

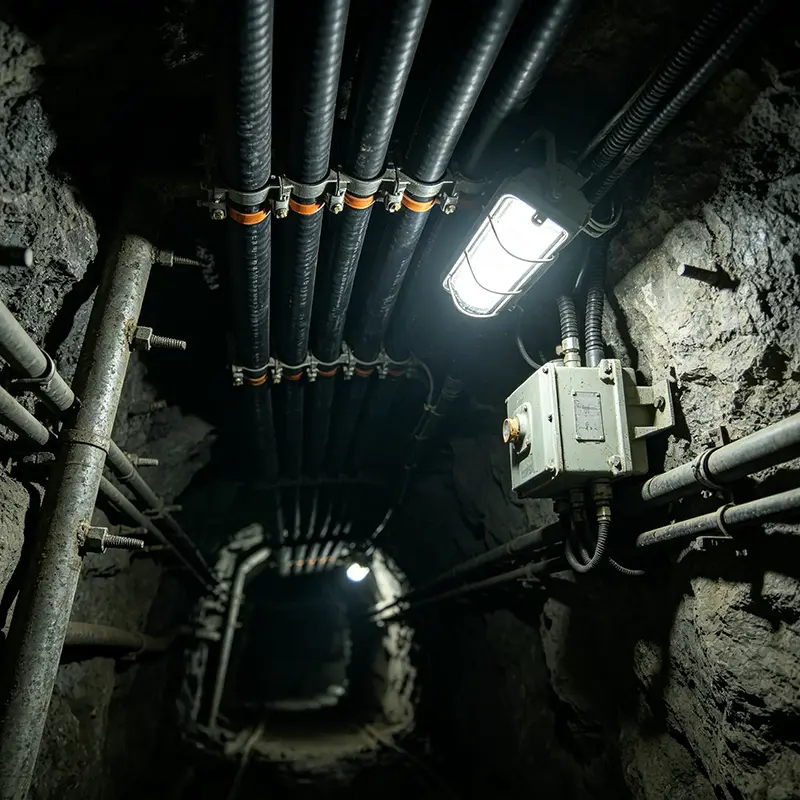

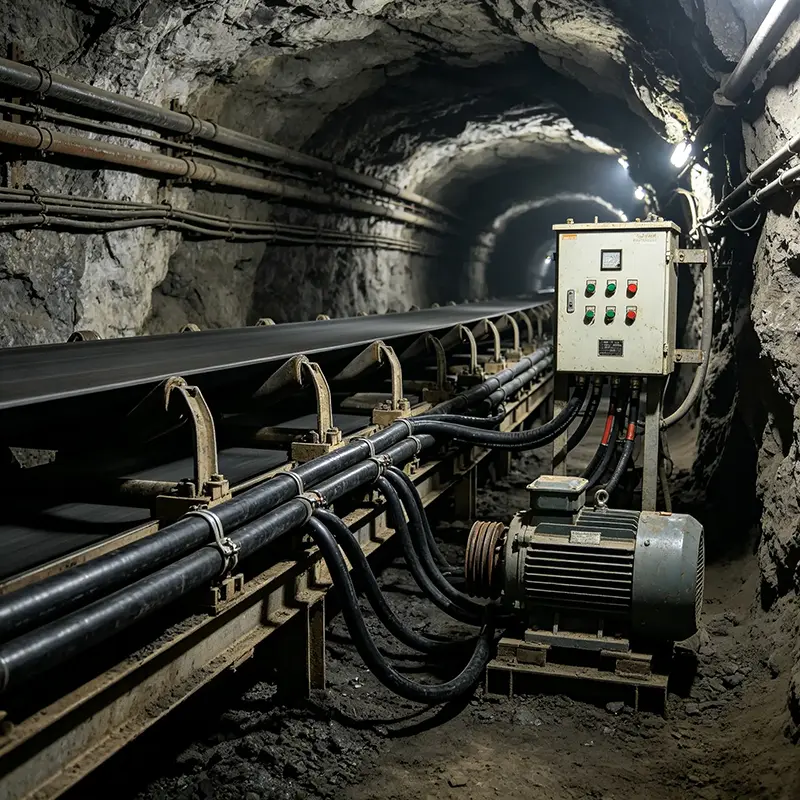

이 케이블은 전압, 부하 및 환경 조건이 해당 사양 내에 있는 공장, 작업장 및 기타 산업 시설의 고정 전원 연결에 사용할 수 있습니다.
또한 적절한 도시 전기 설치 및 지원 전원 배선을 위해 고려할 수도 있습니다. 사양을 선택하기 전에 케이블 라우팅, 주변 조건, 필수 문서 및 현지 전기 표준과 같은 프로젝트 요구 사항을 확인해야 합니다.
이 케이블은 선택한 도체 크기와 전압 정격이 장비 요구 사항을 충족하는 전기 장비 및 배전 시스템에 대한 고정 연결에 적합합니다.
다른 회로에는 다른 도체 단면적이 필요합니다. 사용 가능한 사양은 작동 전류, 케이블 길이, 전압 강하 및 설치 조건에 따라 케이블을 선택할 수 있도록 다양한 도체 크기를 제공합니다.
일관된 PVC 절연층은 도체와 주변 재료 사이의 전기적 분리를 유지하는 데 도움이 됩니다. 올바른 설치, 라우팅 및 보호는 서비스 전반에 걸쳐 절연 성능을 유지하는 데 여전히 중요합니다.
더 많은 양이 필요한 엔지니어링 프로젝트의 경우 일관된 도체 치수, 저항 값 및 완성된 케이블 사양이 설치 계획에 중요합니다. 생산 검사 및 합의된 기술 사양은 배치 승인에 대한 참조를 제공합니다.
수출 및 엔지니어링 프로젝트에는 다양한 기술 문서, 테스트 기록 또는 제품 표시가 필요할 수 있습니다. 제공된 케이블과 함께 제공되는 문서가 프로젝트 사양과 일치하도록 이러한 요구 사항을 생산 전에 확인할 수 있습니다.
일반적인 모델에는 60227IEC01(BV) 및 BV가 포함됩니다. 필요한 도체 크기, 전압 정격 및 애플리케이션에 따라 기타 적용 가능한 사양을 논의할 수 있습니다.
도체는 고순도 구리를 사용하고, 절연재는 PVC를 사용합니다. 도체 구조, 단면적 및 저항 값은 선택한 사양에 따라 다르며 기술 매개변수 표에 나열되어 있습니다.
구리 PVC 케이블은 해당 전압, 부하 및 환경 요구 사항이 충족되는 주거용 배선, 산업 배전, 도시 전기 프로젝트 및 고정 전기 장비 연결에 적합합니다.
나열된 사양은 1.5mm² ~ 185mm²의 도체 단면적을 포함하며 해당 도체 구조, 최대 외부 직경 및 최대 도체 저항 값은 위 표에 나와 있습니다. 실제 전기부하 및 설치조건에 따라 필요한 크기를 선택해야 합니다.
적용 가능한 도체 크기, 마감 길이, 인쇄 및 포장 요구 사항에 대한 맞춤화가 논의될 수 있습니다. 생산 준비는 필요한 사양, 주문 수량 및 기술 요구 사항에 따라 다릅니다.
기술 매개 변수, 공장 검사 기록 및 기타 적용 가능한 문서는 제품 사양 및 프로젝트 요구 사항에 따라 논의될 수 있습니다. 필요한 사양과 수량이 확인되면 샘플을 준비할 수도 있습니다.
