Qiancheng PV1-F 태양광 DC 케이블은 태양광 발전소 엔지니어링을 위해 조달되며 태양광 모듈 측의 DC 전송 배선 구성에 적합합니다. 이는 우수한 UV 저항성, 고저온 저항성, 산-알칼리 부식 저항성, 과부하 저항성, 내마모성 및 부식 방지 성능을 제공합니다. 다양한 가혹한 태양광 작업 조건에 적응할 수 있어 긴 서비스 수명과 함께 안전하고 안정적인 시스템 작동을 보장합니다.
|
코어 수 × 공칭 단면적(mm²) |
공칭 절연체 두께(mm) |
공칭 피복 두께(mm) |
최대 평균 외경(mm) |
20℃에서의 최소 절연저항(MΩ・km) |
90℃에서의 최소 절연 저항(MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F 태양광 DC 케이블은 국가 표준보다 저항이 우수하고 최대 부하 조건에서 온도 상승이 낮은 주석 도금 유연한 구리 도체를 사용합니다. 노화 방지 및 균열 저항성에 대한 UV 노화 테스트를 통과했습니다. 불순물을 방지하기 위해 원재료 및 테스트 데이터를 검증할 수 있습니다.

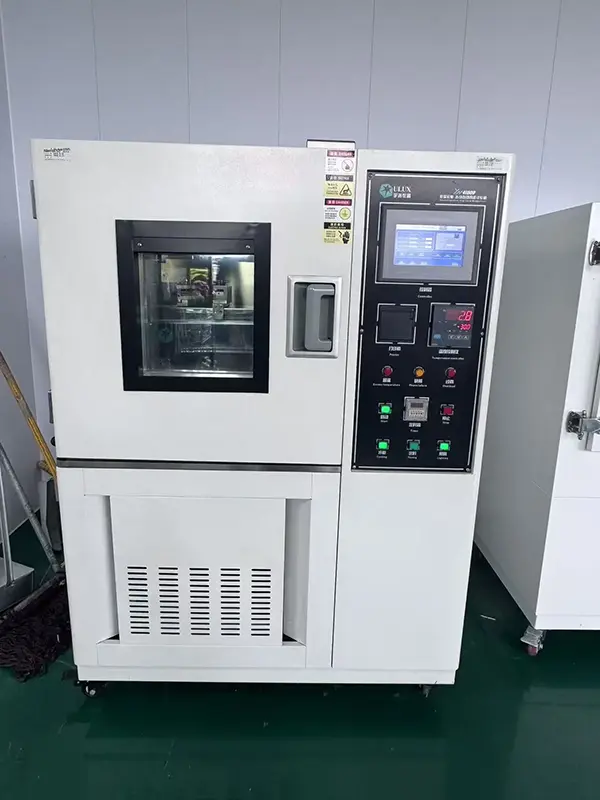

일반 광전지 케이블은 저온에서 균열이 발생하는 경향이 있습니다. 이 제품은 -40℃ 굽힘 테스트를 통과했으며 추운 지역에서 시공 시 손상을 방지합니다. 피복은 내오존성, 내유성 및 부식 방지 기능이 있어 염분-알칼리 지역 및 해안 염수 분무 조건과 같은 열악한 환경에 적합하며 고장률이 낮습니다.
현물 상품은 직접 배송이 가능합니다. 대규모 메가와트 태양광 프로젝트의 경우 맞춤형 공칭 단면적, 난연성 등급 및 코일 길이를 제공할 수 있습니다. 중간 가격 인상이 없어 대량 엔지니어링 조달에 비용 이점을 제공합니다.

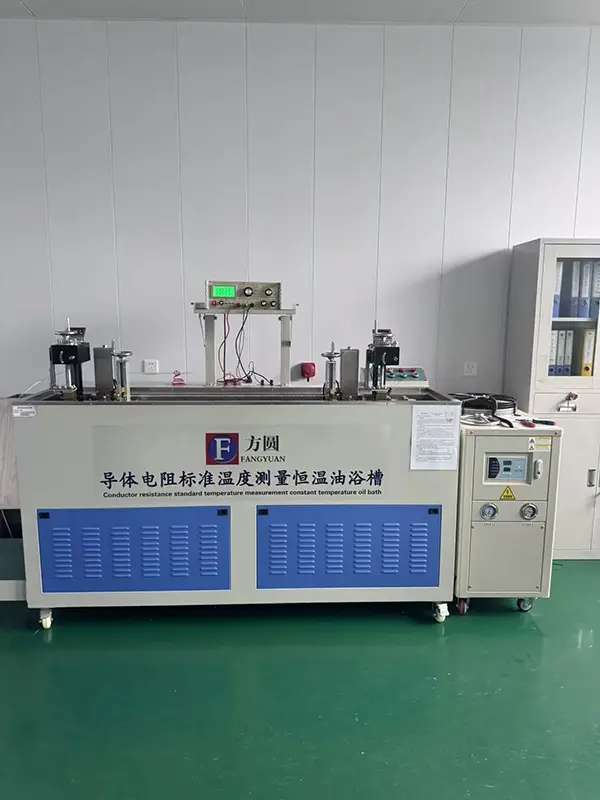

모든 Qiancheng PV1-F 태양광 DC 케이블은 배송 전에 DC 전압 내구성 및 절연 저항에 대해 샘플링 테스트를 거쳤습니다. 이는 광전지 시스템의 역방향 고전압 충격에 저항하고 DC 회로의 누전, 고장 및 화재 위험을 방지할 수 있습니다. C급 난연성을 충족하여 케이블을 따라 화염이 퍼지는 것을 억제합니다.
-40℃ ~ 90℃ 내에서 안정적인 장기간 작동을 위해 UV 저항성이 있습니다. 장기간 야외 노출 시 노화 및 균열을 방지합니다. 할로겐 프리 저연 유형은 화재 시 유독 연기를 줄이고 실내 태양광 애플리케이션의 안전성을 보장하기 위해 선택 사항입니다.
탁월한 케이블 유연성은 시공 중 끌림이나 약간의 압착으로 인한 절연층 손상을 방지하여 재작업 위험과 후기 유지 관리 비용을 줄여줍니다.
Qiancheng PV1-F 태양광 DC 케이블은 태양광 발전 시스템의 DC 측 배선을 위해 특별히 설계되었습니다.
- 대규모 중앙 집중식 지상 장착형 태양광 발전소 모듈용 버스바 배선;
- 산업 및 상업용 건물 옥상의 분산형 태양광 발전소
- 계통 연결형 가정용 분산형 태양광 발전 시스템;
- 어업-태양 하이브리드, 농업-태양 하이브리드, 산악 및 고비 현장을 포함한 복잡한 조건의 태양광 프로젝트.
A: 도체는 주석 도금된 유연한 구리로 만들어져 광전지 DC 회로에서 지속적인 전류 전달 작동을 위한 우수한 전기 전도성과 유연성을 제공합니다. 또한 도체 구조는 일반적인 전부하 조건에서 온도 상승을 제어하는 데 도움이 됩니다.
A: 지정된 연속 작동 온도 범위는 -40℃ ~ 90℃입니다. 또한 케이블은 -40℃에서 저온 굽힘 테스트를 거쳐 추운 환경에서 설치 시 유연성과 균열 저항성을 평가했습니다.
A: 피복은 오존, 오일, 염수 분무 및 산-알칼리 노출에 대한 저항성을 제공합니다. 이로 인해 실제 현장 조건에 따라 해안 지역의 태양광 발전 설치, 염분-알칼리 환경, 어업-태양광 또는 기타 실외 하이브리드 프로젝트에 케이블을 적용할 수 있습니다.
A: 완성된 케이블은 해당 검사 요구 사항에 따라 DC 전압 내성 및 절연 저항에 대해 테스트할 수 있습니다. 이러한 테스트는 케이블이 배송되기 전에 절연 무결성과 전기적 성능을 확인하는 데 도움이 됩니다.
A: 케이블은 Class-C 난연성 등급을 가지고 있습니다. 이 구조는 국부적인 화재에 노출될 때 케이블을 따라 화염이 전파되는 것을 제한하여 광전지 DC 배선의 화재 안전 요구 사항을 지원하도록 고안되었습니다.
A: 유연한 구조 덕분에 케이블은 설치 중 정상적인 라우팅, 당김 및 약간의 압축을 견딜 수 있습니다. 절연체나 외장의 기계적 손상을 방지하려면 적절한 취급과 지정된 굽힘 반경 준수가 여전히 필요합니다.
A: 지상 발전소, 상업 및 산업 옥상, 주거용 PV 시스템, 농업-태양광 프로젝트 및 어업-태양광 설치를 포함한 태양광 발전 시스템의 DC 측 배선에 주로 사용됩니다.
A: 단열재는 방사선 가교 폴리올레핀을 사용하고 UV 노화 테스트를 거쳤습니다. 재료 구조는 자외선 노출에 대한 저항성을 제공하고 장기간 야외 서비스 중에 케이블의 물리적 특성을 유지하는 데 도움이 됩니다.
