태양광 신에너지 엔지니어링 프로젝트 조달을 위해 Qiancheng H1Z2Z2-K 태양광 태양광 케이블은 다양한 국내외 태양광 DC 전송 배선 프로젝트와 호환됩니다.
Qiancheng H1Z2Z2-K 태양광 태양광 케이블은 이중층 가교 폴리올레핀이 포함된 클래스 5 주석 도금 구리 도체를 채택합니다. 1.5kV 태양광 DC 작업 조건에 적합합니다. 할로겐 프리, 난연성 및 내화성. 조달 품질을 보장하기 위해 완전한 추적 가능한 CNAS 테스트 문서를 사용할 수 있습니다.
|
심수 × 공칭 단면적(mm²) |
공칭 절연 두께(mm) |
호칭 피복 두께(mm) |
최대 평균 외경(mm) |
20℃(MΩ・km)에서의 최소 절연저항 |
90℃(MΩ・km)에서의 최소 절연저항 |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K 태양광 태양광 케이블은 고순도 주석 도금 구리 도체를 사용하여 정상적인 전체 부하 작동 시 우수한 전기 전도성과 제어된 온도 상승을 제공합니다. 이 케이블은 Class-C 난연성 성능을 갖춘 방사선 교차 결합, 할로겐 프리 난연성 구조를 갖추고 있어 화염 거동과 저연 특성이 고려되는 광전지 케이블 응용 분야에 적합한 재료 구조를 제공합니다.
지정된 작동 온도 범위는 -40℃ ~ 90℃입니다. 케이블 구조는 햇빛, 온도 변화 및 기타 일반적인 환경 조건에 노출되는 실외 태양광 설치를 위해 고안되었습니다. UV 노화 및 염수 분무 테스트를 사용하여 풍화 및 부식에 대한 저항성을 평가할 수 있으며, 명시된 사용 수명은 정상적인 작동 조건에서 25년 이상 적용됩니다.
유연한 도체 구조로 인해 설치 중에 라우팅, 굽힘 및 제거가 더 쉬워졌습니다. 케이블은 호환되는 광전지 커넥터와 함께 사용할 수 있어 일상적인 현장 연결 작업을 지원합니다. 프로젝트 요구 사항에 따라 제품 검사 및 재검증에 사용할 수 있는 관련 테스트 기록을 통해 제품 식별 및 배치 추적성이 제공될 수 있습니다.
산란 주위 온도는 -15℃ 이상이어야 합니다. 저온 조건에서 Qiancheng H1Z2Z2-K 태양광 태양광 케이블을 강제로 당기거나 구부리지 마십시오. 시공시 최소굴곡반경은 케이블 외경의 4배로 한다. 외장 압출 및 긁힘을 피하십시오.

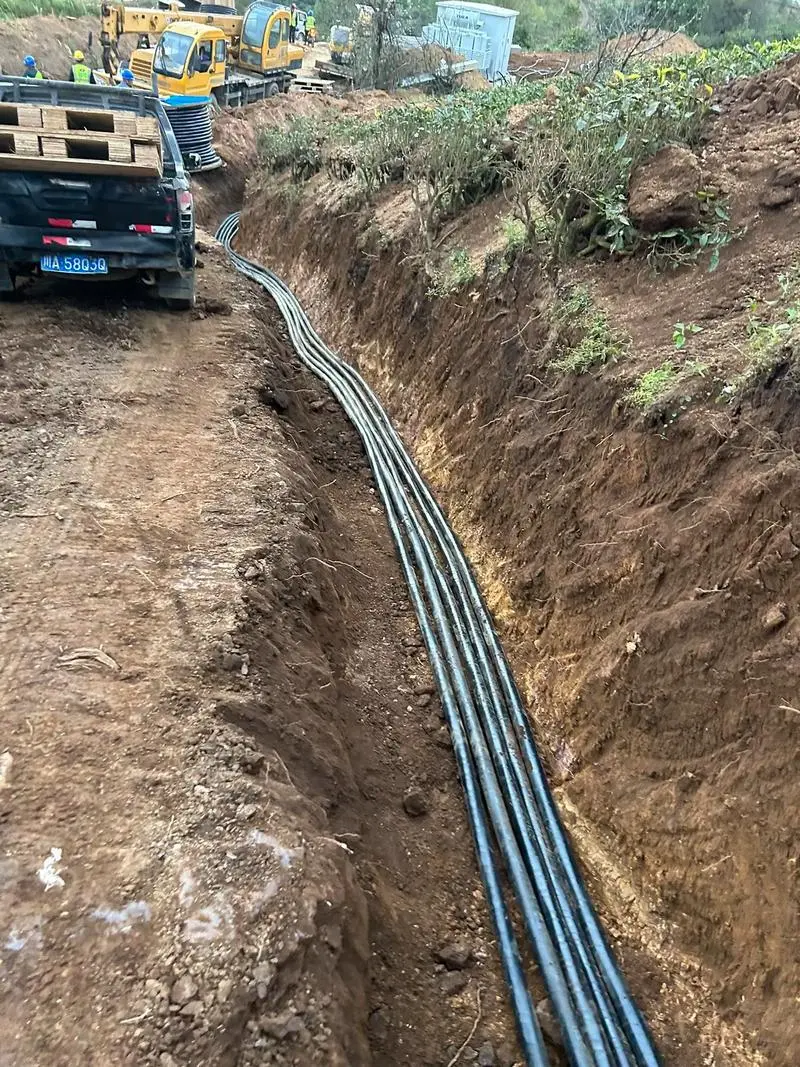

실외 오버헤드 설치, 케이블 트레이 라우팅, 도관 설치 및 가벼운 매립에 적합합니다. 지상 장착형 태양광 발전소, 옥상 분산형 PV 시스템, 어업-태양광 보완 발전소 및 기타 시나리오에 적용 가능합니다. 케이블 수명을 연장하려면 고열원이나 부식성이 심한 장소에서 멀리 두십시오.
케이블 조인트는 방수 및 절연을 위해 적절하게 밀봉되어야 합니다. 노출된 실외 조인트에는 방수 접속함을 설치하여 빗물 유입으로 인한 누전 및 단락 사고를 방지합니다. 전자기 간섭을 방지하려면 동일한 도관 내부에 고전압 케이블을 배선하지 마십시오.
A: 이 케이블은 1.5kV 광전지 DC 응용 분야에 적합하며 고순도 주석 도금 구리 도체를 사용하여 정상적인 전체 부하 작동 중에 우수한 전기 전도성과 제어된 온도 상승을 제공합니다.
A: 지정된 작동 온도 범위는 -40℃ ~ 90℃입니다. 정상적인 작동 조건에서 제품은 제품 평가 시 UV 노화 및 염수 분무 부식 성능을 고려하여 25년 이상의 서비스 수명을 제공하도록 설계되었습니다.
A: 케이블은 클래스 C 난연성 성능을 갖춘 방사선 교차 결합, 할로겐 프리 난연성 구조를 사용합니다. 할로겐 프리 구조는 연소 중 유해한 방출을 줄이고 해당 태양광 발전 설비의 화재 안전 요구 사항을 충족하도록 고안되었습니다.
A: 최소 부설 굽힘 반경은 케이블 외경의 4배 이상이어야 합니다. 권장 산란 주변 온도는 -15℃ 이하가 되어서는 안됩니다. 피복 손상 위험을 줄이려면 저온에서 강제로 당기거나 구부리는 것을 피해야 합니다.
A: 일반적인 설치 방법에는 실외 오버헤드 라우팅, 케이블 트레이, 도관 및 빛 매립 설치가 포함됩니다. 선택한 구조가 해당 조건에 대해 검증되지 않는 한 고온 열원 및 부식성이 강한 환경에 직접 노출되는 것을 피해야 합니다.
A: 케이블 조인트에는 적절한 방수 및 절연 처리가 필요합니다. 노출된 실외 연결의 경우 빗물 침투를 제한하고 누출 또는 단락 위험을 줄이기 위해 방수 정션 박스 또는 호환 가능한 연결 시스템을 사용해야 합니다.
A: 고전압 케이블과 동일한 보호 전선관에 설치하면 안 됩니다. 별도의 배선은 적절한 전기적 분리를 유지하는 데 도움이 되며 광전지 DC 회로에서 간섭이나 기타 설치 관련 문제의 가능성을 줄여줍니다.
A: 유연한 도체 구조로 인해 설치 중에 케이블을 더 쉽게 라우팅하고 취급할 수 있으며, 피복 제거 특성은 연결 작업을 지원합니다. 일반적으로 사용되는 광전지 커넥터와의 호환성으로 인해 현장 배선도 단순화될 수 있습니다.
