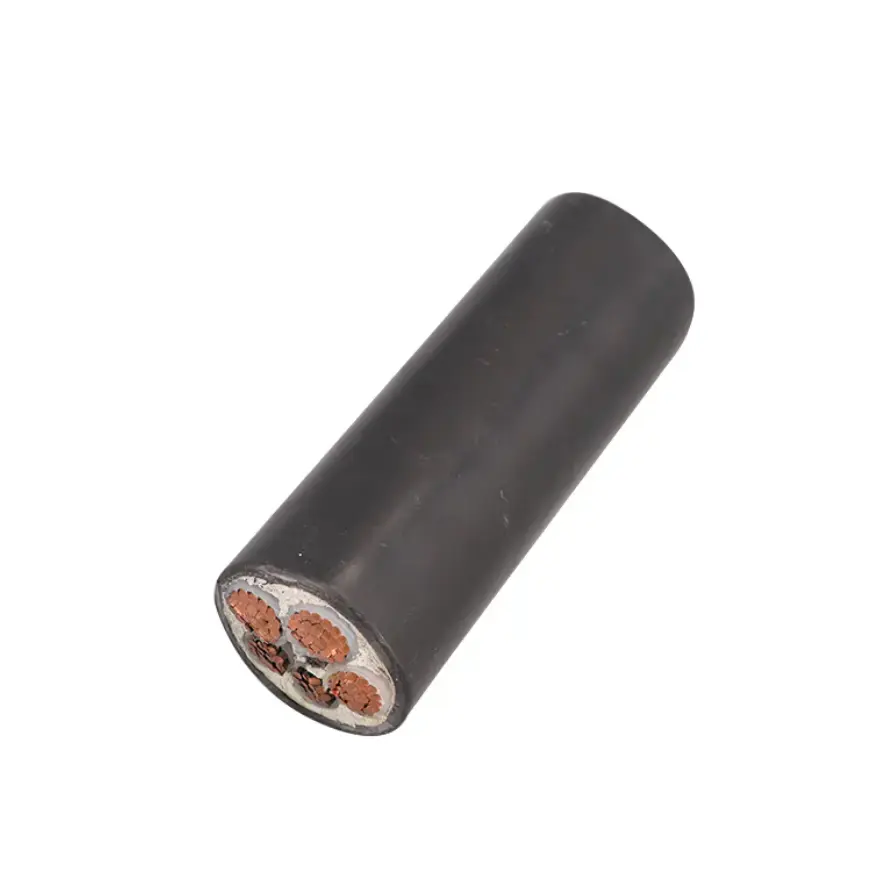

모델: MYJV, MYJV22.
XLPE 절연 광업 전원 케이블은 고순도 무산소 구리 도체, XLPE 가교 절연체 및 난연성 PVC 외피를 사용하여 MT/T 818.13-2009를 준수합니다. 정격 전압 범위는 0.6/1kV ~ 8.7/10kV이며 장기 작동 온도는 90℃입니다. 이 케이블은 지하 및 노천 탄광의 고정 전력 분배용으로 제작되었습니다. 고정 설치용이므로 계속 끌거나 반복적으로 구부려야 하는 이동식 장비에는 사용하지 마십시오.
|
매개변수 카테고리 |
매개변수 항목 |
기술 색인 |
|
|
구조 구성 |
도체 재료 |
고순도 무산소 구리; 단일 코어 단선 도체/다중 연선 가요성 도체로 사용 가능 |
|
|
도체 단면적 |
2.5mm²~300mm² |
|
|
|
절연층 |
XLPE 가교 폴리에틸렌 단열재 |
|
|
|
방어구 레이어(옵션) |
강철 테이프 장갑 |
|
|
|
외부 칼집 |
PVC 폴리염화비닐 외피; 내유성, 내산성, 내알칼리성 및 난연성 |
|
|
|
핵심 구성 |
3코어 또는 3+1코어 옵션 |
|
|
|
전기적 성능 |
정격전압 |
0.6/1kV~8.7/10kV |
|
|
상용주파 전압 내성 |
5분 이내에 고장 없이 AC 전압 테스트를 통과하세요. |
|
|
|
도체 DC 저항 |
MT 818 또는 GB/T 3956 표준의 요구 사항을 충족합니다. |
|
|
|
난연성 성능 |
내화등급 |
광산 작업 조건에 대한 내화 요구 사항을 충족합니다. 단기적인 고온 환경에서도 안정적인 전원 공급 |
|
|
난연성 등급 |
MT 386 광산 사용 난연 표준을 준수합니다. 화염 제거시 자기 소화 |
|
XLPE 절연체의 특정 장기 작동 온도는 90℃이며, 단기 단락 온도는 최대 250℃입니다. PVC 절연과 비교하여 XLPE는 도체 부하와 주변 조건을 함께 고려해야 하는 고정 전원 회로에 대해 더 높은 온도 등급을 제공합니다.
도체는 고순도 무산소 구리로 만들어지며 케이블 사양에 따라 단선 또는 연선 구조로 제공됩니다. 도체 단면적, 코어 배열 및 정격 전압은 연결된 부하, 전송 거리 및 설치 조건과 일치해야 합니다. DC 도체 저항은 해당 MT 818 또는 GB/T 3956 요구 사항에 따라 확인됩니다.
외부 피복은 케이블의 외부 보호 기능을 제공하고 광산용 난연성 특성을 통합합니다. 제공된 사양에는 오일 및 산-알칼리 노출에 대한 내성도 명시되어 있습니다. 적절한 보호관 구성을 확인할 때 실제 화학물질 노출, 물 조건, 온도 및 기계적 응력을 고려해야 합니다.
추가적인 기계적 보호가 필요한 설치의 경우 강철 테이프 장갑 구조를 사용할 수 있습니다. 따라서 MYJV22는 장갑층으로 인해 비장갑 MYJV 구조와 구별됩니다. 최종 시공은 부설 방법, 기계적 위험 및 해당 프로젝트 사양에 따라 선택되어야 합니다.

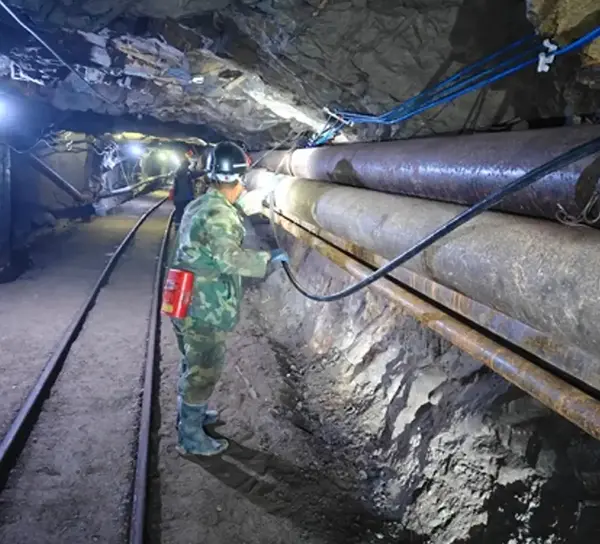

이 케이블 제품군은 지속적인 모바일 서비스보다는 고정된 전력 분배를 위해 만들어졌습니다. 일반적인 응용 분야에는 지하 주요 도로, 전기 기계 챔버, 고정 펌프 시스템, 환기 장비, 컨베이어 전력 회로 및 기타 고정 광산 전력 분배 지점이 포함됩니다.
지하 설치의 경우 정격 전압, 부하 전류, 설치 경로, 주변 온도, 습기 노출 및 사용 가능한 기계적 보호를 기준으로 케이블 사양을 확인해야 합니다. 케이블이 충격이나 압축의 위험이 높은 영역을 통과하도록 배선되는 경우 장갑 구조를 고려할 수 있습니다.
노천 광산의 고정 회로에는 실외 노출, 먼지, 비 및 온도 변화가 포함될 수 있습니다. 케이블 선택은 필요한 전압 수준, 도체 크기 및 배치 배열과 함께 이러한 환경 조건을 고려해야 합니다.
석탄 세척 공장, 펌프실, 환기 시스템 및 기타 지원 시설의 고정 전력 회로는 장비 부하 및 분배 거리에 따라 지정될 수 있습니다. 케이블 구성은 모든 광산 시설에 하나의 사양을 적용하기보다는 실제 환경에 맞게 점검해야 합니다.
주문하기 전에 필요한 정격 전압, 도체 단면적, 코어 수, 외장 구조, 케이블 길이 및 설치 방법을 확인해야 합니다. 더 긴 전원 공급 경로의 경우 예상 부하와 함께 전압 강하 및 도체 저항도 고려해야 합니다.
입고검사 시에는 구매사양과 비교하여 제품모델 및 케이블 구성을 확인하실 수 있습니다. 프로젝트 요구 사항에 따라 문서 및 테스트 기록에는 도체 저항, 절연 관련 테스트, 내전압 결과 및 난연성 테스트 기록이 포함될 수 있습니다. 광산별 인증이나 추가 검사 문서가 필요한 경우 생산 및 배송 전에 이를 확인해야 합니다.
A: 제품은 MT/T 818.13-2009에 따라 지정되었으며 해당하는 경우 GB/T 3956을 참조하는 도체 요구 사항이 있습니다. 프로젝트에 필요한 정확한 표준 및 문서는 선택한 모델 및 정격 전압에 대해 확인되어야 합니다.
A: 나열된 정격 전압 범위는 0.6/1kV ~ 8.7/10kV이고, 기술 표에는 2.5mm² ~ 300mm²의 도체 단면적이 나열되어 있습니다. 코어 구성은 3코어 또는 3+1코어가 될 수 있으며 정확한 조합은 선택한 케이블 사양에 따라 달라집니다.
A: MYJV는 XLPE 절연, PVC 외장 구조를 의미하는 반면 MYJV22는 강철 테이프 외장을 추가합니다. 설치에 추가적인 기계적 보호가 필요한 경우 장갑 버전이 고려됩니다. 적절한 구성은 케이블 경로와 설치 조건에 따라 달라집니다.
A: 아니요. 이 케이블은 고정 설치 및 고정 배전용으로 제작되었습니다. 지속적인 끌기, 반복적인 굽힘 또는 기타 이동 서비스와 관련된 장비에는 일반적으로 해당 작동 조건에 맞게 특별히 지정된 유연한 채굴 케이블이 필요합니다.
A: 필요한 정보에는 일반적으로 정격 전압, 도체 단면적, 코어 구성, 케이블 길이, 수량, 설치 방법 및 적용 장비가 포함됩니다. 프로젝트에 특정 인증, 검사 기록, 포장 요구 사항 또는 기술 문서가 필요한 경우 이러한 사항도 문의 시 명시되어야 합니다.
A: 구매 사양과 비교하여 케이블 모델, 정격 전압, 도체 크기, 코어 구성, 외장 유형 및 케이블 길이를 확인하십시오. 프로젝트에 따라 관련 전기 테스트 결과, 도체 저항 데이터, 내전압 기록, 난연성 문서 및 필수 인증서를 검토한 후 승인하세요.
고정 광산 배전 시스템의 경우 XLPE 절연 광산 전원 케이블은 전기 부하, 정격 전압, 설치 방법 및 환경 조건에 따라 선택해야 합니다. 연속적인 움직임과 관련된 응용 분야의 경우 장비의 기계적 요구 사항에 맞게 케이블 구조를 별도로 검토해야 합니다.
