Qiancheng 구리 XLPE LSZH 저전압 전원 케이블은 연기 감소 및 무할로겐 케이블 구조가 지정된 건물 및 인프라의 저전압 배전용으로 설계되었습니다. 필요한 부하, 설치 방법 및 프로젝트 사양에 따라 도체 크기를 선택하여 지하철 시설, 병원, 사무실 건물, 유틸리티 터널 및 기타 밀폐된 공간에서 사용할 수 있습니다.
|
공칭 도체 단면적(mm²) |
도체 와이어의 최소 개수 |
도체 외경(mm) |
공칭 XLPE 단열재 두께(mm) |
대략적인 절연체 외경(mm) |
최대. 20℃ 구리에서의 도체 저항 (Ω/km) |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5(B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5(B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4(나) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6(나) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
구리 XLPE LSZH 저전압 전원 케이블은 도체와 주변 케이블 구성 요소 사이의 전기적 분리를 위해 XLPE 절연을 사용합니다. XLPE는 기존 PVC 단열재보다 더 높은 정상 작동 온도를 제공하며 열 성능, 단열 안정성 및 장기적인 전기 신뢰성이 필요한 곳에 일반적으로 선택됩니다. 실제 작동 제한은 해당 케이블 표준 및 프로젝트 사양을 따라야 합니다.
LSZH 구조는 연기 발생 및 할로겐 함유 연소 생성물을 제어해야 하는 설치를 위해 설계되었습니다. 연기 밀도와 할로겐산 가스는 별도의 성능 특성이며 해당 테스트 표준 및 프로젝트 요구 사항에 대해 검증되어야 합니다. IEC 61034는 연기 방출 측정을 다루는 반면, IEC 60754-1은 할로겐산 가스 함량을 결정하는 방법을 지정합니다.
케이블은 저전압 전력 전송을 위해 구리 도체를 사용합니다. 도체 저항은 전압 강하 및 작동 손실을 평가하는 데 중요한 매개 변수이며, 도체 단면적은 전류 운반 용량, 설치 조건, 주변 온도, 그룹화 및 허용 전압 강하에 따라 선택해야 합니다.
기술 표에 나와 있는 사용 가능한 도체 크기는 소규모 제어 및 분기 회로 요구 사항뿐만 아니라 대규모 저전압 배전 애플리케이션에도 적용됩니다. 최종 선택에서는 도체 단면적만 고려하기보다는 연결된 부하, 회로 길이, 설치 방법, 단락 조건 및 적용 가능한 현지 전기 요구 사항을 고려해야 합니다.

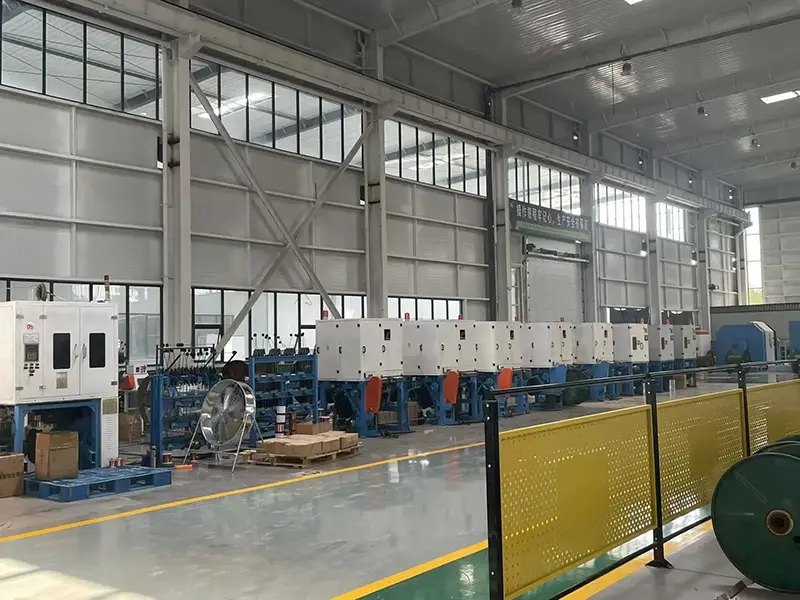

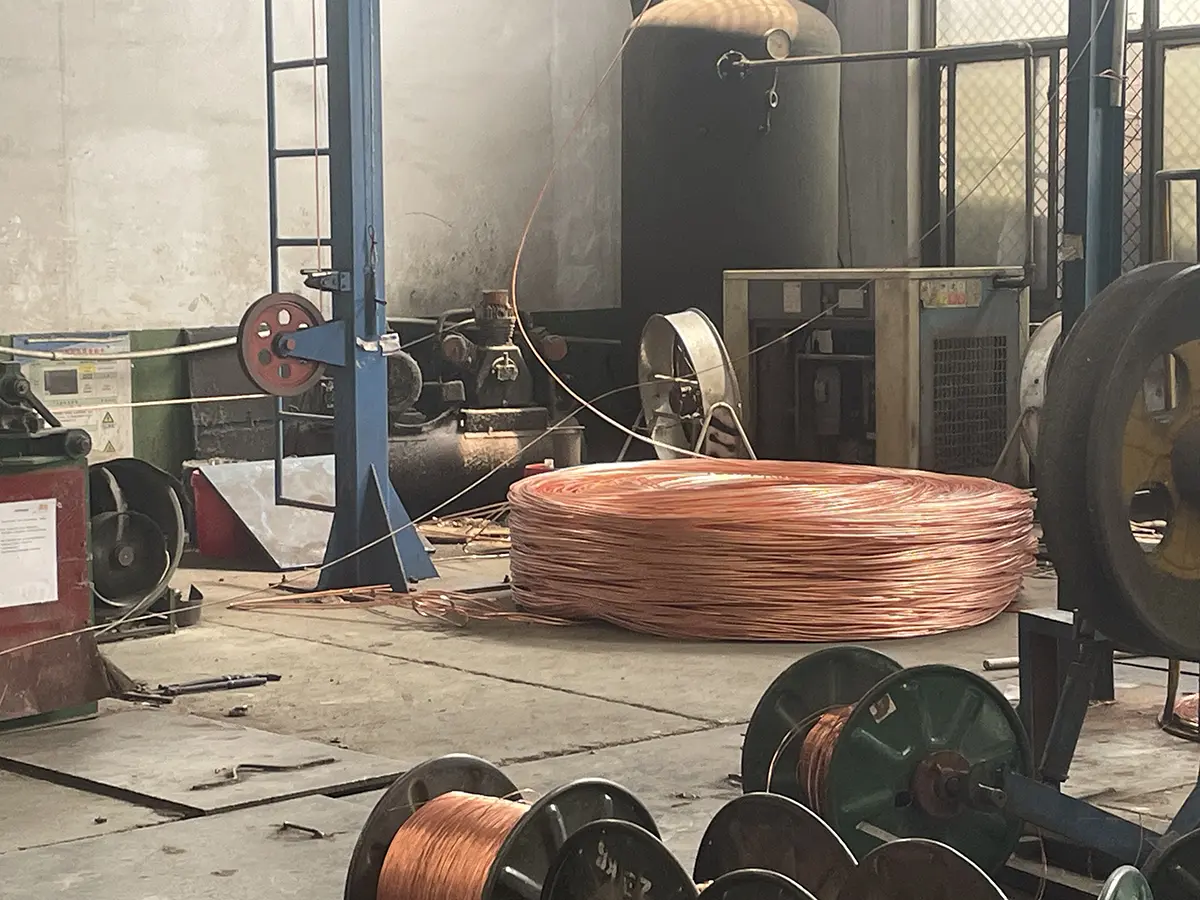

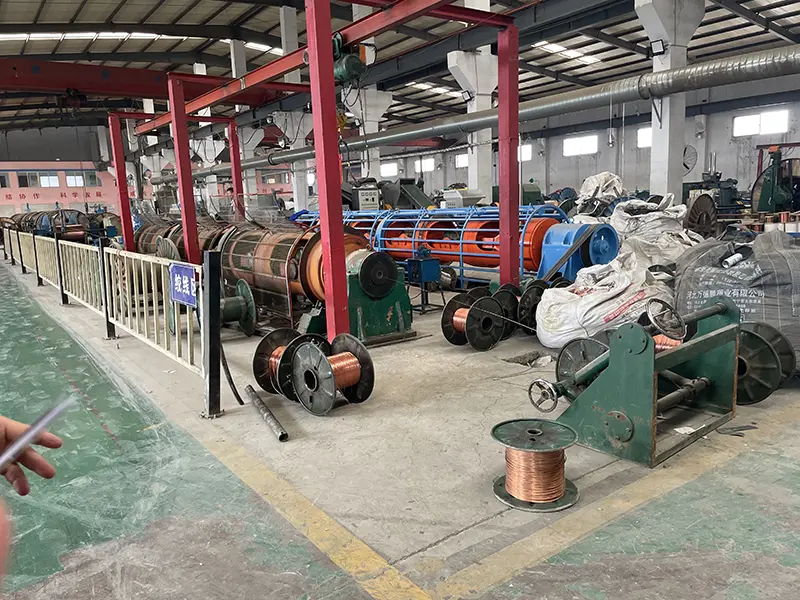

Qiancheng은 제조 및 일상적인 품질 관리를 위한 케이블 압출 및 테스트 장비를 갖춘 자체 생산 시설을 운영하고 있습니다. 생산 기록, 원자재 검사, 전기 또는 연소 관련 테스트 결과는 프로젝트 문서 요구 사항에 따라 유지 관리될 수 있습니다. 추가 검증이 필요한 프로젝트의 경우, 프로젝트 조건에 따라 공장 방문 및 제3자 샘플링을 진행할 수 있습니다.
도체 재료, 절연 화합물, 피복 재료, 도체 치수 및 절연체 두께는 해당 사양에 따라 생산 중에 제어됩니다. 치수 점검 및 전기 테스트는 완성된 케이블이 배송되기 전에 실질적인 점검 사항을 제공합니다.
배치 수준 문서를 사용하여 완성된 케이블을 생산 및 검사 기록과 연결할 수 있습니다. 프로젝트 문서에 릴 식별, 테스트 보고서 또는 자재 기록이 필요한 경우 필요한 정보를 배송과 함께 준비할 수 있습니다.
독립적인 품질 관리 요구 사항이 있는 수출 및 인프라 프로젝트의 경우 배송 전에 제3자 검사 또는 샘플링을 조정할 수 있습니다. 검사 범위는 구매 사양, 해당 표준 및 승인 요구 사항에 따라 정의될 수 있습니다.
IEC 60332 테스트가 지정된 경우 IEC 60332 시리즈의 해당 부분에 따라 관련 케이블 구조의 화염 전파를 평가할 수 있습니다. 케이블 구조와 설치 배열이 다르면 테스트 방법도 다를 수 있으므로 정확한 테스트 수준은 프로젝트 사양에 따라 확인되어야 합니다.
저연 성능은 연기가 가시성, 대피 및 소방 서비스 접근에 영향을 미칠 수 있는 밀폐된 공간에서 특히 중요합니다. IEC 61034는 정의된 연소 조건에서 연기 밀도를 측정하기 위한 테스트 방법을 제공하므로 프로젝트 문서에서는 "낮은 연기"라는 용어에만 의존하기보다는 필요한 테스트 방법과 허용 수준을 식별해야 합니다.
할로겐 프리 재료를 지정하는 프로젝트의 경우 생산 전에 관련 케이블 구조 및 재료 테스트 요구 사항을 확인해야 합니다. IEC 60754-1은 연소 중 케이블 재료에서 방출되는 할로겐산 가스의 측정을 다루며 화염 전파 및 연기 밀도 테스트와는 별도의 검증 포인트를 제공합니다.
구리 XLPE LSZH 저전압 전원 케이블은 프로젝트 문서에 저연 및 무할로겐 케이블 구조가 필요한 지하철 역, 철도 운송 건물, 플랫폼, 서비스 구역 및 기타 밀폐된 인프라의 저전압 배전 회로용으로 지정할 수 있습니다.
응용 분야에는 병동, 운영 구역, 응급실, 공공 구역 및 지원 시설에 서비스를 제공하는 배전 회로가 포함될 수 있습니다. 케이블 선택은 건물의 전기 설계, 화재 안전 사양 및 설치 요구 사항을 따라야 합니다.
이 케이블은 연기 및 연소 생성물 요구 사항이 전기 사양의 일부인 사무실 건물, 쇼핑 센터, 학교, 전시 시설 및 기타 공공 건물의 저전압 배전에 적합합니다.
일반적인 응용 분야에는 지하 주차장, 유틸리티 터널, 장비실 및 기타 밀폐된 서비스 인프라가 포함됩니다. 설치 설계에서는 케이블 그룹화, 열 방출, 기계적 보호 및 유지 관리를 위한 접근을 고려해야 합니다.
공항, 철도 시설, 통신실 및 기타 기술 건물에서는 선택된 저전압 회로에 대해 LSZH 케이블 구조를 지정할 수 있습니다. 최종 케이블 유형은 회로 기능 및 프로젝트 화재 성능 요구 사항과 일치해야 합니다.
케이블 크기는 설계 전류부터 시작하여 설치 방법, 주변 조건, 도체 그룹 및 허용 온도를 기준으로 확인해야 합니다. 도표화된 도체 저항은 전압 강하 및 손실 계산의 일부로 사용될 수도 있습니다.
전선관, 트레이 또는 기타 밀폐된 설치의 경우 주문하기 전에 사용 가능한 공간, 굽힘 반경, 열 방출 및 당김 조건을 고려해야 합니다. 케이블 길이가 길면 전압 강하 및 설치 장력을 추가로 검토해야 할 수도 있습니다.
실내, 지하 및 부분적으로 노출된 설치에는 습기, 기계적 보호, 온도 및 화학 물질 노출에 대한 요구 사항이 다를 수 있습니다. 따라서 케이블 구조는 전압과 도체 크기만으로 선택하기보다는 실제 설치 환경에 대해 확인해야 합니다.
인프라 및 수출 주문의 경우 조달 문서에는 기술 데이터 시트, 정기 테스트 기록, 검사 보고서, 포장 정보 및 릴 식별이 포함될 수 있습니다. 생산 전에 이러한 요구 사항을 제공하면 제조 및 검사를 프로젝트 승인 프로세스에 맞추는 데 도움이 됩니다.
사양 검토를 위해 고객은 정격 전압, 도체 크기, 필요한 케이블 길이, 설치 방법, 예상 부하 및 프로젝트 표준을 제공할 수 있습니다. Qiancheng은 이러한 세부 정보를 사용하여 적합한 구리 XLPE LSZH 저전압 전원 케이블 구성을 확인하고 해당 기술 문서를 준비할 수 있습니다.
프로젝트 주문의 경우 생산 전에 필요한 난연성, 연기 방출 및 할로겐 프리 테스트 수준을 확인하는 것도 유용합니다. 제3자 검사 또는 특정 릴 표시 및 문서 요구 사항이 적용되는 경우 이러한 사항이 기술 계약 및 구매 사양에 포함될 수 있습니다.
A: LSZH 케이블 구조는 지정된 재료 및 테스트 요구 사항이 충족될 때 연기 발생 및 할로겐 함유 연소 생성물을 제한하도록 설계되었습니다. 기존 PVC 케이블은 할로겐 함유 폴리머 시스템을 사용합니다. 올바른 선택은 화재 안전 사양과 설치에 적용되는 표준에 따라 달라집니다.
A: XLPE는 기존 PVC 절연체보다 더 높은 정상 작동 온도 성능을 갖춘 전기 절연체를 제공합니다. 안정적인 절연 성능과 내열성이 요구되는 곳에 흔히 사용됩니다. 허용 작동 온도는 해당 케이블 사양에서 확인해야 합니다.
A: 주요 요인에는 설계 전류, 설치 방법, 주변 온도, 케이블 그룹화, 회로 길이, 전압 강하 및 단락 조건이 포함됩니다. 도체 크기는 전류 정격만 결정하기보다는 전체 전기 설계를 통해 결정해야 합니다.
A: 프로젝트 사양에 XLPE 절연 및 LSZH 구조의 저전압 구리 케이블이 필요한 애플리케이션에 대해 고려할 수 있습니다. 주문하기 전에 해당 프로젝트 표준에 따라 필요한 화염, 연기 및 할로겐 프리 테스트 수준을 확인해야 합니다.
A: 주문 요구 사항에 따라 문서에는 기술 사양, 검사 또는 테스트 기록, 릴 식별, 포장 정보 및 기타 합의된 품질 문서가 포함될 수 있습니다. 프로젝트에서 필요할 경우 제3자 검사도 조정할 수 있습니다.
답: 그렇습니다. 공장 방문과 제3자 샘플링 또는 검사는 주문 및 검사 계획에 따라 조정될 수 있습니다. 필요한 생산 기록, 샘플 및 테스트 항목을 사용할 수 있도록 검사 범위를 사전에 합의해야 합니다.
A: 유용한 정보에는 도체 크기, 코어 수, 필요한 케이블 길이, 전압 수준, 설치 방법, 대상, 해당 표준 및 특정 화염, 연기 또는 할로겐 없음 요구 사항이 포함됩니다. 최종 사양이 아직 확정되지 않은 경우 초기 기술 검토를 위해 프로젝트 적용 및 전기 부하를 제공할 수 있습니다.
