알루미늄 XLPE 내화성 전원 케이블은 화재 연속성 요구 사항이 정의된 저전압 전원 회로용 알루미늄 도체, XLPE 절연체, 내화성 운모층 및 보호 PVC 외피를 사용합니다. 전기 성능과 화재 성능을 모두 고려해야 하는 건물 배전, 실외 경로, 케이블 트렌치 및 기타 설치에 대한 구성을 지정할 수 있습니다.
제품군은 1.5mm²에서 1000mm²까지의 공칭 도체 단면적을 포괄합니다. 아래 기술 표에는 공기 및 직접 매립 토양에 설치하기 위한 해당 절연체 및 외장 두께, 대략적인 외경, 도체 DC 저항, 테스트 전압 및 기준 전류용량 값이 나와 있습니다.
|
공칭 단면적 (mm²) |
단열재 두께 (mm) |
외장 두께 (mm) |
대략적인 케이블 외경 (mm) |
도체 DC 저항 (Ω/km)알 |
테스트 전압 (kV/5분) |
공기중 전류용량(A) (A)-알 |
직접매설토양(A)-Al의 전류량 |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

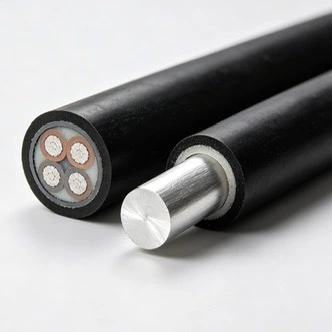

케이블은 여러 기능 레이어를 사용하며 각 레이어는 서로 다른 전기적 또는 환경적 목적으로 사용됩니다. 도체는 정상 작동 중에 전류를 전달하고 XLPE는 전기 절연을 제공하며 운모층은 내화성을 위해 사용되며 PVC 외피는 외부 기계 및 환경 보호 기능을 제공합니다. 특정 설치를 위해 케이블을 선택할 때 이러한 기능을 함께 고려해야 합니다.
도체는 알루미늄으로 제작되며 광범위한 공칭 단면적으로 제공됩니다. 구리에 비해 알루미늄은 밀도가 낮아 케이블 무게를 줄일 수 있고 더 긴 케이블 경로에서 취급을 단순화할 수 있습니다. 구리와는 전기저항 및 종단 특성이 다르기 때문에 케이블 선정 시 도체 크기, 허용 전압 강하, 접속 방법 등을 반드시 확인하시기 바랍니다.

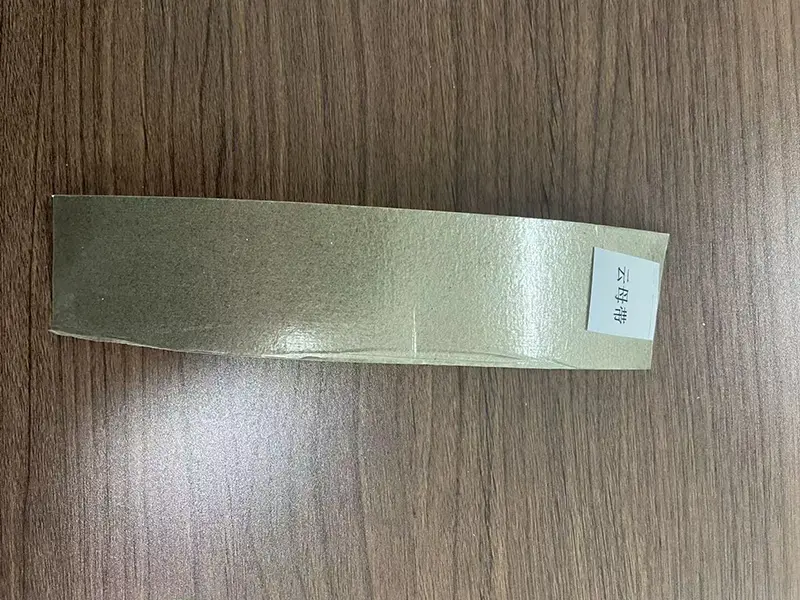

운모 테이프는 케이블 구조의 내화 부분을 형성합니다. 지정된 화재 테스트 조건에서 무기 운모 재료는 도체 주위에 내열 장벽을 제공하고 외부 고분자 재료가 고온에 노출될 때 전기 절연을 유지하는 데 도움이 됩니다. 실제 화재 건전성 성능은 해당 제품 시험성적서 및 시험방법과 비교하여 검증되어야 합니다.
XLPE 또는 가교 폴리에틸렌은 도체 주변의 1차 절연재로 사용됩니다. 제공된 제품 사양에 따르면 최대 장기 도체 작동 온도는 90°C입니다. XLPE는 기존 PVC 절연체에 비해 더 높은 작동 온도 성능과 열 노화에 대한 내성이 요구되는 전원 케이블에 일반적으로 선택됩니다.
외부 PVC 외장은 운송, 부설 및 일반 서비스 중에 내부 케이블 레이어를 보호합니다. 실외 적용의 경우 피복 구성은 필요한 UV, 습기 및 환경 노출과 일치해야 합니다. 지하 설치의 경우 모든 매립 환경이 동일하다고 가정하기보다는 토양 조건, 기계적 보호 및 물 노출도 고려해야 합니다.
화재 관련 전원 회로의 경우 관련 성능은 화염 전파에만 국한되지 않습니다. 내화 케이블은 정의된 화재 테스트 하에서 회로가 전기적 연속성을 유지할 수 있는지 여부에 따라 평가됩니다. 일반적인 전기 특성, 절연 성능, 도체 저항 및 설치 조건은 일상적인 작동 중에 여전히 중요합니다.
제공된 제품 정보에는 90분 동안 750°C의 내화 테스트 조건이 명시되어 있습니다. 이는 모든 화재 시 케이블 동작에 대한 보편적인 예측이 아니라 제품별 테스트 조건으로 처리되어야 합니다. 케이블이 건설 프로젝트에 제출되면 해당 화재 테스트 보고서, 테스트 방법 및 필요한 회로 무결성 기간을 프로젝트 사양과 비교하여 확인해야 합니다.
기술 표에는 해당 알루미늄 도체 크기에 대한 DC 저항 값이 나열되어 있으며 공기 및 직접 매립 토양에 설치하기 위한 별도의 전류용량 수치가 제공됩니다. 이러한 값은 주변 온도, 케이블 그룹, 토양 열 조건, 설치 깊이, 경로 길이 및 허용 전압 강하와 함께 해석되어야 합니다.
제공된 제품 데이터에 따르면 나열된 테스트 전압은 5분 동안 3.5kV입니다. 내전압 테스트는 케이블 절연 시스템에 대한 정의된 점검을 제공합니다. 해당 제조 표준 및 프로젝트 테스트 요구 사항은 최종 승인 전에 확인되어야 합니다.
케이블 선택은 공칭 도체 크기보다는 전기 부하 및 설치 환경부터 시작해야 합니다. 비상 또는 화재 관련 회로의 경우 주문하기 전에 필요한 내화 기간과 해당 건물 또는 전기 요구 사항도 설정해야 합니다.
작동 전류, 전압 강하, 경로 길이 및 설치 조건을 기준으로 도체 단면적을 점검해야 합니다. 더 긴 경로의 경우 계산된 전류용량이 충분하더라도 전압 강하에 따라 필요한 도체 크기가 결정될 수 있습니다. 기술 표의 값은 제품 참조 데이터이며 해당 케이블 크기 조정 방법과 함께 사용해야 합니다.
케이블 트레이, 샤프트 또는 유사한 경로에 설치하는 경우 케이블 간격, 굽힘 반경, 주변 온도 및 기계적 보호를 고려해야 합니다. 당기는 동안 케이블은 피복이나 내부 내화층을 손상시킬 수 있는 날카로운 모서리와 과도한 기계적 힘으로부터 보호되어야 합니다.
실외 머리 위 경로의 경우 피복은 예상되는 UV 노출 및 기상 조건에 적합해야 합니다. 설치 시 지지 간격, 케이블 무게, 기계적 부하 및 주변 온도를 고려해야 합니다. 케이블이 기계적 충격이나 기타 현장별 위험에 노출되는 경우 추가 보호가 필요할 수 있습니다.
케이블 구조 및 프로젝트 사양에 따라 직접 매설이 허용되는 경우 트렌치 깊이, 토양 열 특성, 배수, 케이블 간격 및 기계적 보호를 검토해야 합니다. 표의 직접 매립 전류용량 수치는 참조 값이며 프로젝트별 케이블 계산을 대체해서는 안 됩니다.
알루미늄 도체에는 알루미늄 도체 및 지정된 전기 부하에 적합한 단자, 러그 또는 커넥터가 필요합니다. 연결이 제대로 준비되지 않으면 접촉 저항이 증가하고 국부적인 가열이 발생할 수 있으므로 올바른 피복 제거, 도체 준비, 압축 및 연결부 보호가 중요합니다. 종단 방법은 커넥터 제조업체의 설치 요구 사항을 따라야 합니다.
알루미늄 XLPE 내화 전원 케이블은 정의된 화재 조건 동안 지속적인 전기 작동이 프로젝트 요구 사항의 일부인 저전압 회로에 고려할 수 있습니다. 일반적인 응용 분야에는 비상 전력 분배, 선택된 화재 관련 부하, 공공 건물, 산업 시설 및 지하 배전 경로가 포함됩니다.
응용 분야에는 지정된 비상 전원 회로, 소방 펌프, 비상 조명 및 전기 및 화재 방지 설계에 의해 식별된 기타 부하가 포함될 수 있습니다. 요구되는 내화기간은 제품명만으로 선택하기보다는 사업시방서에서 확인하여야 한다.
병원, 학교, 쇼핑 센터, 사무실 건물 및 기타 공공 시설에는 정의된 화재 성능 특성을 요구하는 회로가 포함될 수 있습니다. 케이블 유형, 도체 크기 및 화재 등급은 건물의 전기 설계, 대피 전략 및 해당 지역 규정에 따라 선택해야 합니다.
알루미늄 도체 옵션은 도체 무게가 엔지니어링 고려 사항인 산업 시설, 도시 프로젝트 및 기타 설치의 더 긴 저전압 배전 경로에 고려할 수 있습니다. 케이블을 지정하기 전에 부하 전류, 전압 강하, 경로 조건 및 설치 방법을 확인해야 합니다.
제품 표에 나열된 더 큰 도체 크기는 지하 유통 경로를 평가할 때 참조로 사용할 수 있습니다. 케이블 트렌치 및 매설 설치에는 토양 상태, 배수, 기계적 보호 및 열 방출에 주의가 필요합니다. 특정 제품 승인 없이 장기간 물에 담그는 것을 허용할 수 없다고 가정해서는 안 됩니다.

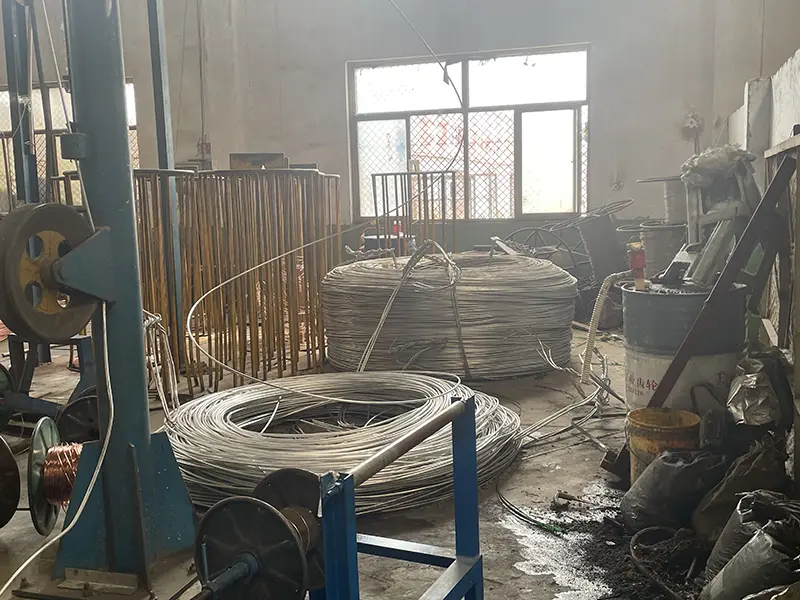

Qiancheng Cable은 자체 생산 시설을 통해 케이블을 제조하고 제품 검사를 위한 테스트 역량을 유지하고 있습니다. 관련 생산 단계에는 도체 가공, 절연 압출, 내화층 적용 및 외피 압출이 포함됩니다. 생산 및 검사 기록은 배치 식별 및 제품 검증을 위한 지원 정보를 제공할 수 있습니다.

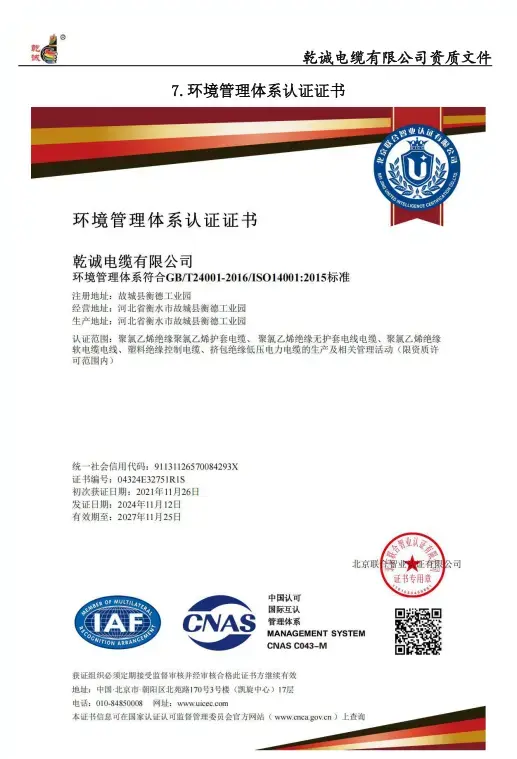

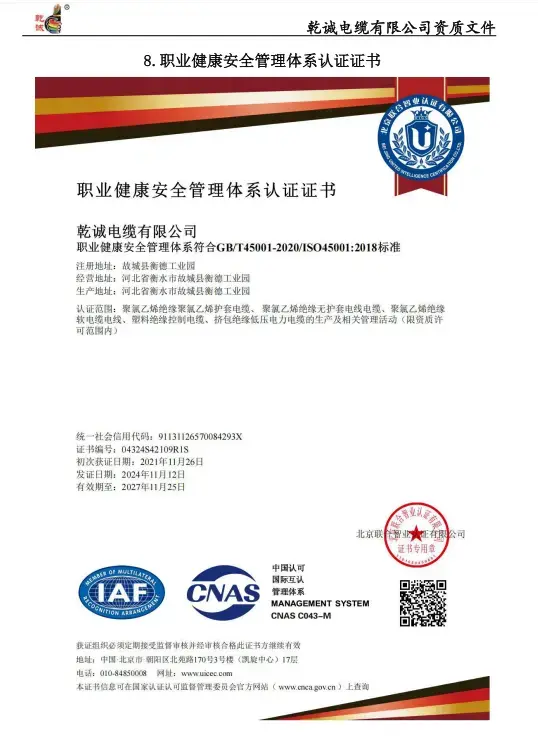

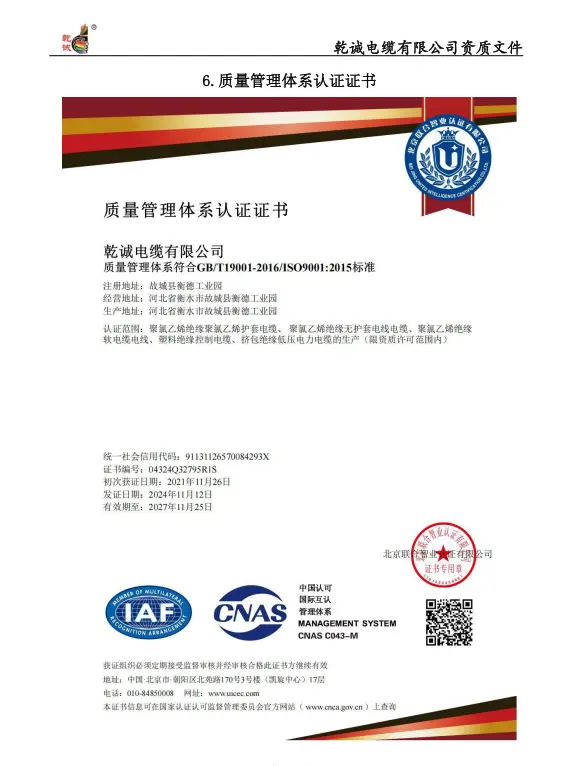

사용 가능한 회사 문서에는 관련 생산 자격과 함께 ISO 9001 품질 관리, ISO 14001 환경 관리 및 ISO 45001 산업 보건 및 안전 인증이 포함됩니다. 제품별 화재 테스트 보고서와 전기 테스트 기록은 의도한 프로젝트의 요구 사항에 따라 검토되어야 합니다.
적용 가능한 표준은 케이블 구성, 정격 전압, 화재 성능 요구 사항 및 대상 시장에 따라 다릅니다. 제공된 제품 정보에는 전원 케이블 구성에 대한 GB/T 12706, 내화성 테스트에 대한 GB/T 19216, 저전압 전원 케이블에 대한 IEC 60502-1 및 회로 무결성 테스트에 대한 IEC 60331이 참조되어 있습니다. 승인을 위해 제출하기 전에 특정 제품에 대한 정확한 표준 버전과 테스트 구성을 확인해야 합니다.
수출 프로젝트의 경우 대상 국가 및 프로젝트 사양에 따라 추가 요구 사항이 적용될 수 있습니다. 필요한 경우 해당 지역 요구 사항에 따라 생산 및 테스트를 준비할 수 있으며, 배송 전에 관련 기술 문서 및 적합성 문서를 검토할 수 있습니다.
견적이나 기술 검토를 위해 필요한 도체 단면적, 작동 전압, 예상 부하 전류, 케이블 길이, 설치 방법, 주변 또는 토양 조건, 케이블 그룹 및 허용 전압 강하를 제공하는 것이 유용합니다. 화재 관련 회로의 경우 필요한 화재 시험 온도, 지속 시간 및 적용 가능한 시험 표준도 명시해야 합니다.
프로젝트 승인이 필요한 경우 구매자는 제공된 케이블에 적용되는 제품 사양, 기술 데이터, 전기 테스트 기록, 화재 테스트 문서 및 회사 자격 인증서를 요청할 수 있습니다. 생산 전에 이러한 문서를 검토하면 선택한 구성이 프로젝트 요구 사항과 일치하는지 확인하는 데 도움이 됩니다.
난연성은 주로 케이블을 따라 화염이 퍼지는 것을 제한하는 것과 관련이 있습니다. 내화성은 정의된 화재 테스트에서 정의된 기간 동안 전기 회로 무결성을 유지하기 위해 지정된 케이블 구조의 능력과 관련됩니다. 두 속성을 서로 바꿔서 사용할 수 있는 것으로 취급하면 안 됩니다.
제공된 제품 정보에는 90분간 750°C 화재 테스트가 명시되어 있습니다. 이는 지정된 케이블 구조에 대해 정의된 테스트 조건입니다. 프로젝트 승인 전에 해당 테스트 보고서를 확인하여 테스트 방법, 케이블 구성 및 회로 무결성 요구 사항을 확인해야 합니다.
알루미늄은 구리보다 밀도가 낮기 때문에 케이블 무게를 줄일 수 있고 장거리 경로나 설치 처리가 고려되는 곳에 유용할 수 있습니다. 전기 저항이 더 높다는 것은 도체 크기 조정 및 전압 강하 계산에서 알루미늄의 특성을 고려해야 함을 의미합니다.
이 제품은 케이블 구조 및 프로젝트 요구 사항이 이러한 방법을 허용하는 경우 옥외 머리 위 경로, 케이블 트렌치 및 지정된 직접 매설 설치에 대해 고려될 수 있습니다. 실제 설치에서는 UV 노출, 토양 조건, 배수, 기계적 보호 및 열 방출을 평가해야 합니다.
알루미늄 도체용으로 승인되고 작동 부하에 적합한 단자, 러그 또는 커넥터를 사용하십시오. 적절한 벗겨내기, 준비, 압축 및 연결부 보호는 접촉 저항과 국부적인 가열을 제어하는 데 중요합니다.
제품 사양 및 프로젝트 요구 사항에 따라 검토를 위해 기술 데이터, 전기 테스트 기록, 화재 테스트 문서 및 회사 자격 인증서가 제공될 수 있습니다. 해당 문서는 실제 케이블 구조 및 필수 테스트 표준과 일치해야 합니다.
