지정된 화재 노출 중에 전원을 유지해야 하는 저전압 회로의 경우 알루미늄 PVC 내화 전원 케이블은 알루미늄 도체와 전기 절연체, 전용 내화층 및 PVC 보호 피복을 결합합니다. 화재 연속성 요구 사항이 정의된 비상 전력 분배 및 기타 회로용으로 설계되었습니다.
범위는 1.5 mm² ~ 1000 mm²의 도체 크기를 포괄하며, 다양한 설치 조건에서 도체 저항, 내전압 및 전류용량에 대한 전기 데이터가 제공됩니다. 최종 케이블 선택은 회로 부하, 경로 길이, 설치 방법, 허용 가능한 전압 강하 및 해당 화재 안전 요구 사항에 따라 달라집니다.
|
공칭 단면적 (mm²) |
단열재 두께 (mm) |
외장 두께 (mm) |
대략적인 케이블 외경 (mm) |
도체 DC 저항 (Ω/km)알 |
테스트 전압 (kV/5분) |
공기중 전류용량(A) (A)-알 |
직접매설토양(A)-Al의 전류량 |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

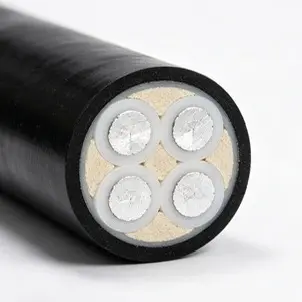

케이블은 정상 작동 및 지정된 화재 테스트 조건에서 함께 작동하는 4개의 기능 레이어를 중심으로 구성됩니다. 알루미늄 도체는 전기 부하를 전달하는 반면 절연체는 전기적 분리를 제공합니다. 전용 내화층은 고온에 노출될 때 회로를 보호하는 데 도움이 되며 PVC 외피는 외부 보호 표면을 형성합니다.
알루미늄은 전류 운반 도체로 사용됩니다. 구리에 비해 밀도가 낮기 때문에 특히 긴 케이블 경로에서 케이블 무게 및 취급과 관련이 있을 수 있습니다. 그러나 알루미늄 도체에는 적절한 크기와 호환 가능한 종단 부품이 필요합니다. 도체 단면적을 선택하기 전에 전류 용량, 전압 강하 및 설치 조건을 고려해야 합니다.
내화층은 지정된 화재 노출 동안 전기 코어에 열 보호를 제공하기 위한 것입니다. 그 기능은 난연성과 구별되어야 합니다. 난연성 재료는 주로 화염 전파를 제한하기 위한 반면, 내화 케이블 구조는 정의된 화재 테스트 조건에서 회로 작동을 유지하기 위해 평가됩니다.
절연체는 도체 주위에 필요한 전기적 분리를 제공하는 반면, PVC 외장은 취급 및 설치 중에 완성된 케이블을 일반적인 외부 접촉으로부터 보호합니다. 표에 표시된 절연체 및 외장 두께는 도체 크기에 따라 다르며 케이블 치수 사양의 일부를 구성합니다.
화재 관련 전원 회로의 경우, 난연성만으로는 케이블 성능을 평가할 수 없습니다. 전기 연속성, 절연 상태, 도체 저항 및 적용 가능한 화재 테스트 조건을 모두 함께 고려해야 합니다. 제공된 제품 데이터는 3.5kV/5분 테스트 전압을 지정하고 공기 및 직접 매립 토양에 설치하기 위한 별도의 전류 전달 값을 제공합니다.
제공된 제품 정보에는 750°C 테스트 조건에서 90분 내화 성능이 명시되어 있습니다. 이 값은 케이블이 실제 화재가 발생할 때마다 동일한 기간 동안 전력을 유지할 것이라는 보편적인 설명이 아니라 지정된 케이블 구조 및 테스트 방법과 관련된 테스트 결과로 이해되어야 합니다. 프로젝트 승인은 해당 테스트 보고서 및 현지 화재 안전 요구 사항을 기반으로 해야 합니다.
도체 DC 저항은 적용 가능한 알루미늄 도체 크기에 대한 기술 표에 나열되어 있습니다. 설치 조건에 따라 열 방출이 달라지므로 공기 및 직접 매립 토양에 설치하는 경우 전류용량 수치는 별도로 제공됩니다. 실제 케이블 크기를 결정하려면 주변 온도, 케이블 그룹화, 매립 조건, 경로 길이 및 허용 가능한 전압 강하도 고려해야 합니다.
나열된 3.5kV/5분 값은 제공된 제품 데이터에 지정된 테스트 전압 및 기간을 나타냅니다. 내전압 테스트는 정의된 테스트 조건에서 절연 시스템을 확인하는 데 사용됩니다. 프로젝트 승인을 위해 케이블을 제출할 때 제품 문서와 해당 제조 표준을 검토해야 합니다.
케이블 선택은 전기 부하부터 시작하여 실제 설치 환경과 비교하여 확인해야 합니다. 비상 및 화재 관련 회로의 경우 케이블을 주문하기 전에 필요한 내화 기간과 적용 가능한 구성 요구 사항도 확인해야 합니다.
공칭 단면적은 작동 전류, 전압 강하 및 설치 조건에 따라 선택해야 합니다. 장거리 회로의 경우 도체의 전류 전달 용량이 충분하더라도 전압 강하는 중요한 크기 조정 요소가 될 수 있습니다. 따라서 최종 선택은 전류용량만 고려하기보다는 전체 회로 설계를 기반으로 해야 합니다.
케이블 트레이나 기타 개방된 경로에 설치하는 경우 열 방출, 케이블 간격, 주변 온도 및 로드된 케이블 수가 허용 전류에 영향을 미칠 수 있습니다. 표의 공기 전류용량 값은 제품 참조 데이터를 제공하며 관련 설치 표준과 함께 적용되어야 합니다.
직접 매설 또는 지하 케이블 트렌치 설치의 경우 토양 열 조건, 매설 깊이, 케이블 간격, 배수 및 기계적 보호를 고려해야 합니다. 표의 직접 매립 전류용량 값은 설치별 참조 값이며 프로젝트별 케이블 계산을 대체하는 것으로 취급되어서는 안 됩니다.
알루미늄 도체는 알루미늄 도체 및 지정된 전기 부하에 적합한 단자, 러그 또는 커넥터를 사용하여 연결해야 합니다. 부적절하게 준비된 종단 처리로 인해 추가 접촉 저항과 국지적 가열이 발생할 수 있으므로 접합부에서 올바른 도체 준비 및 압축이 중요합니다.
알루미늄 PVC 내화성 전원 케이블은 정의된 화재 조건 동안 지속적인 전기 서비스가 프로젝트 요구 사항의 일부인 저전압 배전 회로에 지정할 수 있습니다. 일반적인 응용 분야에는 선택된 비상 전원 회로, 화재 관련 전기 부하, 공공 건물, 산업 시설 및 지하 배전 경로가 포함됩니다.
케이블은 화재 노출 시 특정 기간 동안 회로 작동을 유지하기 위해 케이블 시스템이 필요한 지정된 비상 전원 회로에 사용할 수 있습니다. 필요한 내화 수준은 프로젝트 설계 및 해당 지역 규정을 통해 확인되어야 합니다.
응용 분야에는 병원, 학교, 상업용 건물 및 비상 전기 시스템이 설치된 기타 시설의 선택된 전원 회로가 포함될 수 있습니다. 특정 케이블 구성이 필요한지 여부는 건물 설계, 화재 전략, 해당 전기 및 화재 규정에 따라 다릅니다.
공장 및 산업 시설에서는 비상 배전, 화재 관련 장비 및 알루미늄 도체 및 정의된 화재 성능 요구 사항이 지정된 기타 저전압 회로용으로 케이블을 고려할 수 있습니다. 케이블 크기는 전기 부하 및 설치 경로와 일치해야 합니다.
설치 설계가 이러한 케이블 구성을 허용하는 지하 배전 경로 및 케이블 트렌치에 사용 가능한 더 큰 도체 크기를 고려할 수 있습니다. 설치 전에 매립 조건, 기계적 보호 및 열 방출을 확인해야 합니다.

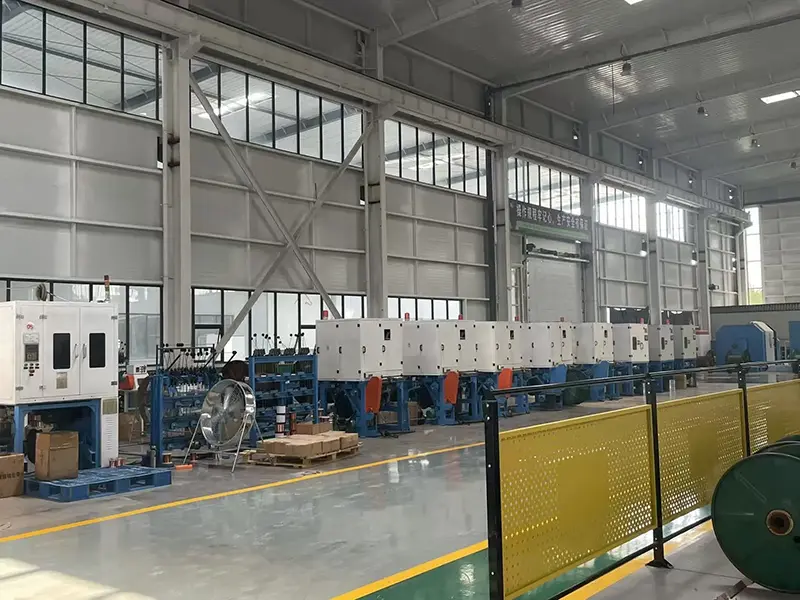

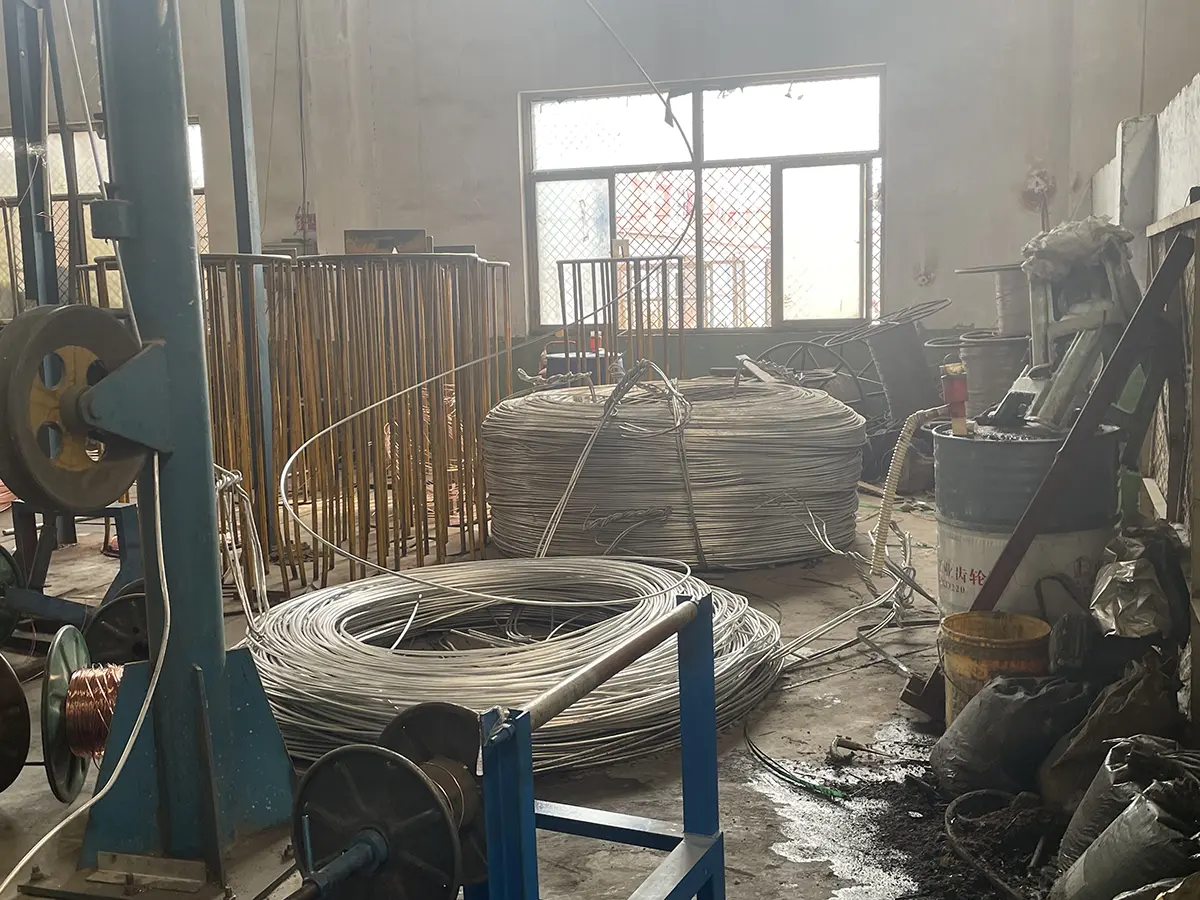

Qiancheng Cable은 자체 케이블 생산 작업장과 테스트 시설을 운영하고 있습니다. 제조 공정에는 도체 가공, 절연 압출, 내화층 적용 및 외피 압출이 포함됩니다. 관련 생산 및 검사 기록은 완성된 케이블 치수 및 전기적 특성을 제어하기 위한 기초를 제공합니다.

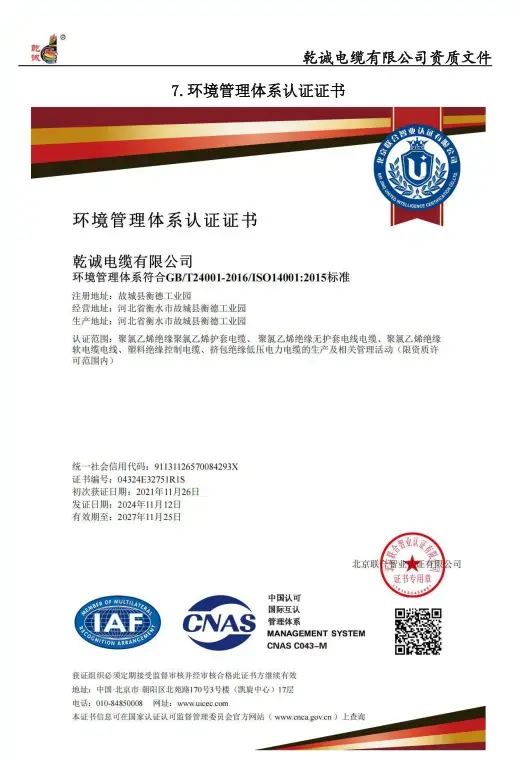

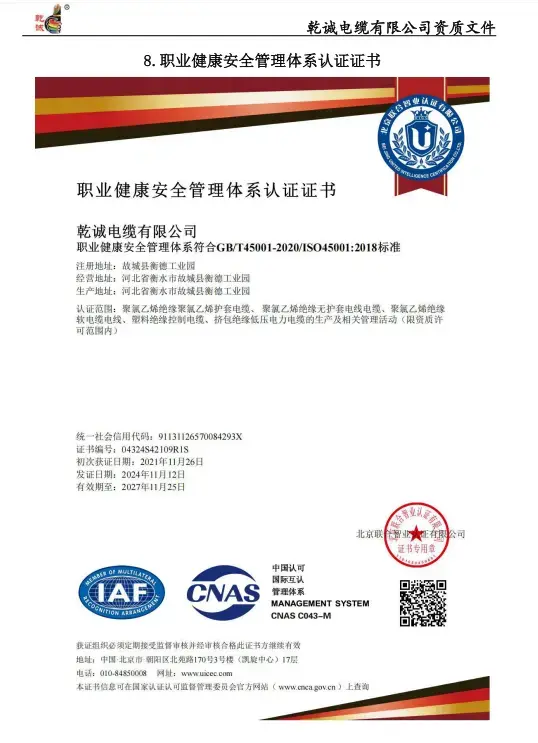

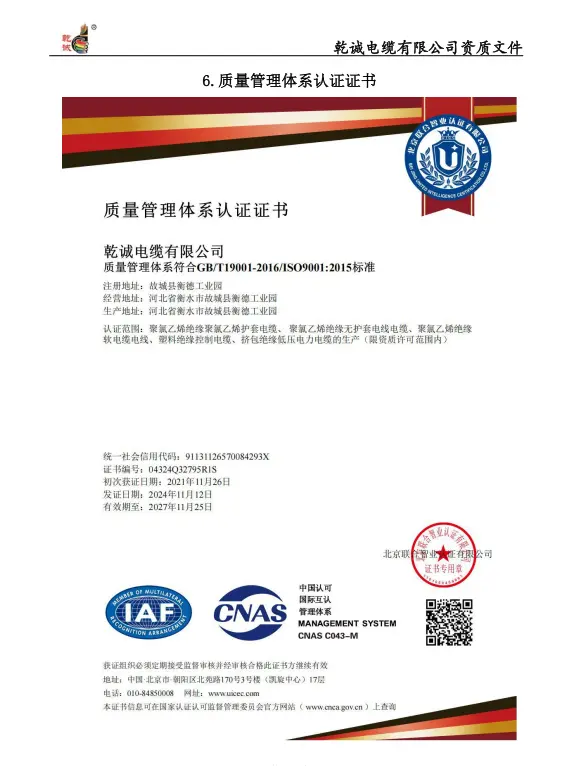

Qiancheng Cable은 ISO9001 품질 관리, ISO14001 환경 관리 및 ISO45001 산업 보건 및 안전 인증과 함께 국가 산업 케이블 생산 라이센스를 보유하고 있습니다. 이 문서는 회사의 생산 및 관리 시스템에 대한 정보를 제공하며 공급업체 인증 과정에서 검토될 수 있습니다.
프로젝트 조달의 경우 제품 이름만으로 케이블을 선택하기보다는 실제 전기 및 화재 안전 사양을 기준으로 케이블을 확인해야 합니다. 견적이나 기술 제출을 요청할 때 필요한 도체 단면적, 작동 전압, 부하 전류, 케이블 길이, 설치 방법, 주변 또는 토양 조건, 케이블 그룹, 허용 전압 강하 및 필요한 화재 테스트 조건과 같은 정보는 유용합니다.
건설 프로젝트를 위해 케이블을 제출하는 경우 구매자는 검토를 위해 해당 기술 데이터, 테스트 문서 및 자격 인증서를 요청할 수도 있습니다. 이를 통해 생산 및 설치 전에 선택한 구성 및 테스트 요구 사항을 확인할 수 있습니다.
내화성은 정의된 화재 테스트 조건에서 지정된 기간 동안 계속 작동하는 케이블 회로의 능력과 관련됩니다. 난연성은 주로 케이블을 따라 화염이 퍼지는 것을 제한하는 것과 관련이 있습니다. 케이블은 동일한 내화 성능으로 분류되지 않고도 난연성을 가질 수 있습니다.
알루미늄은 저전압 배전을 위한 저밀도 도체 옵션을 제공합니다. 케이블 무게와 취급을 고려할 때 관련성이 있을 수 있습니다. 알루미늄은 구리와 전기 및 연결 특성이 다르기 때문에 그에 따라 도체 크기 및 종단 부품을 선택해야 합니다.
제공된 제품 정보에는 750°C 테스트 조건에서 90분을 지정합니다. 이는 지정된 케이블 구성에 대해 정의된 테스트 조건을 나타냅니다. 실제 결과는 설치, 화재 노출 및 적용 가능한 테스트 방법에 따라 달라지므로 모든 실제 화재에서 동일한 회로 성능을 보장하는 것으로 해석되어서는 안 됩니다.
선택 시에는 부하 전류, 전압 강하, 케이블 길이, 설치 방법, 주변 조건, 케이블 그룹화 및 필요한 화재 성능 수준을 고려해야 합니다. 표에 나열된 전류용량 값은 공기 및 직접 매설 토양에 설치하기 위한 참조 데이터를 제공합니다.
제품 데이터에는 직접 묻힌 토양에 대한 전류용량 값이 포함됩니다. 실제 적합성은 케이블 구조, 매설 조건, 기계적 보호, 토양 열 특성 및 해당 설치 요구 사항에 따라 확인되어야 합니다.
단자 또는 커넥터는 알루미늄 도체 및 지정된 부하에 적합해야 합니다. 안정적인 전기 연결을 유지하고 과도한 접촉 저항이나 국부적인 가열을 방지하려면 적절한 도체 준비 및 압축이 중요합니다.
프로젝트 요구 사항에 따라 기술 데이터, 제품 테스트 문서 및 회사 자격 인증서가 공급업체 및 제품 평가를 위해 제공될 수 있습니다. 화재 관련 응용 분야의 경우 승인 전에 관련 화재 테스트 문서를 프로젝트 사양과 함께 검토해야 합니다.
