구리 PVC 내화성 저전압 전원 케이블은 구리 도체, PVC 절연체 및 피복, 운모 내화층을 통합한 저전압 케이블 구조입니다. 이는 비상 전력, 화재 방지 및 기타 안전 관련 전기 시스템을 포함하여 특정 화재 조건 동안 전력 연속성이 필요한 회로용으로 설계되었습니다. Qiancheng은 제어된 도체, 절연체, 내화성 및 완제품 테스트 프로세스를 통해 케이블을 제조합니다.
|
공칭단면(mm²) |
도체 와이어의 최소 개수 |
도체 외경 (mm) |
PVC 단열재의 공칭 두께/mm |
단열재의 대략적인 외경/mm |
20℃에서 최대 도체 저항(Ω/km) 구리 |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5(B) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5(B) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
멀티 다이 드로잉 장비를 통해 고순도 전해 구리 막대를 필요한 도체 직경으로 끌어옵니다. 내부 응력을 완화하고 필요한 기계적 특성을 유지하기 위해 연속 어닐링이 사용됩니다. 도체 저항은 지정된 전기 요구 사항에 따라 생산 중에 점검됩니다.

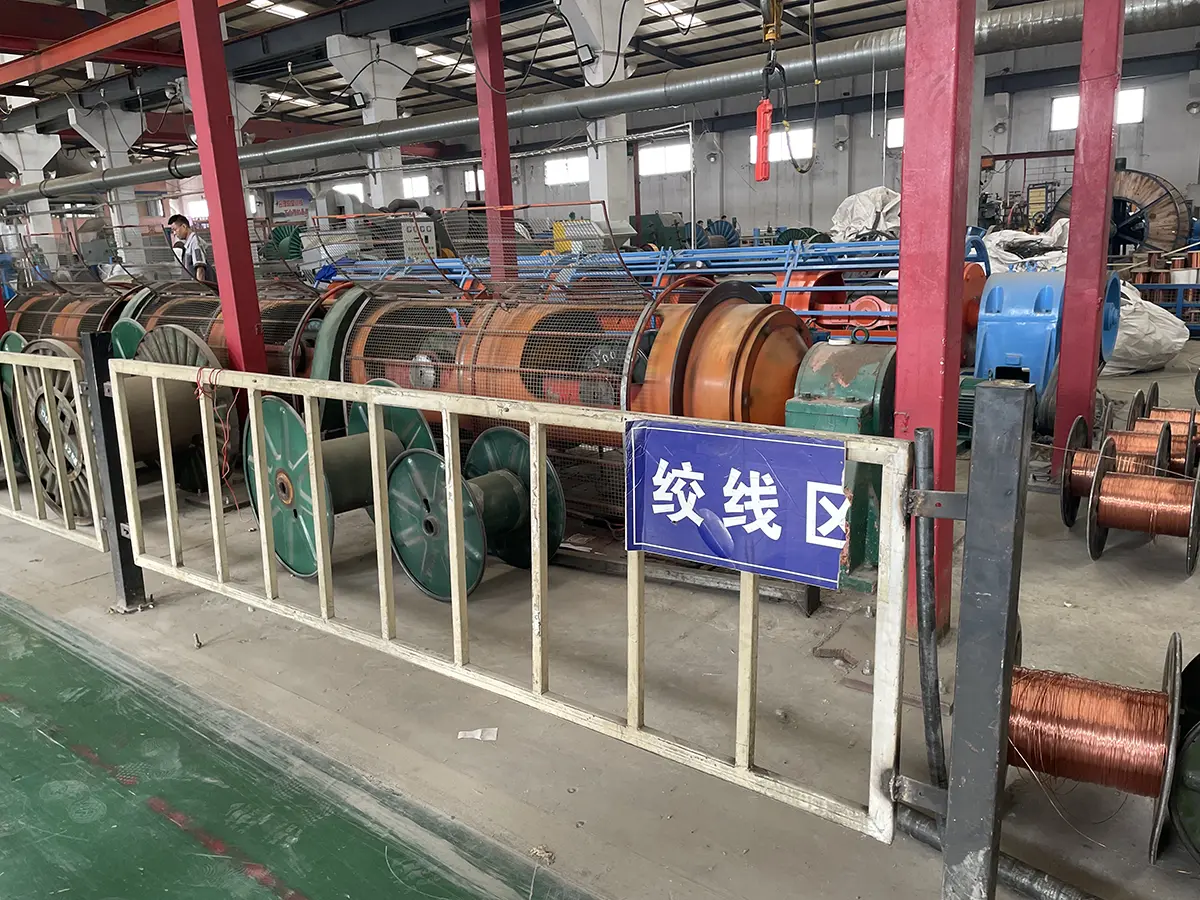

연선 구조의 경우 개별 구리선이 지정된 도체 구조에 따라 배열되고 연선됩니다. 프로세스는 케이블 설치에 필요한 유연성을 유지하면서 꼬임 길이와 도체 형상을 제어합니다.
내화층은 규정된 구조에 따라 도체 또는 케이블 심선에 운모 테이프를 감아 형성됩니다. 내화층이 보호 구역 주위에 연속적으로 유지되도록 생산 중에 중첩 및 적용 범위가 제어됩니다.
난연성 PVC 절연체가 도체 주위로 압출되어 있습니다. 지정된 두께를 유지하고 과도한 편심으로 인해 발생하는 국부적인 전기 응력을 줄이기 위해 생산 중에 절연체 치수와 동심도를 모니터링합니다.
온라인 스파크 테스터는 압출 중 절연 무결성을 확인합니다. 절연 결함이 감지되면 다음 생산 단계 이전에 검사 및 시정 조치를 위해 영향을 받은 위치를 식별할 수 있습니다.
다중 코어 구조의 경우 절연 코어는 지정된 충전재와 함께 케이블로 연결됩니다. 이 프로세스는 의도한 케이블 형상을 유지하고 외부 피복에 일관된 기초를 제공합니다.
선택한 케이블 구성에 따라 외피로 난연성 PVC가 압출됩니다. 설치 및 검사에 필요한 관련 모델 및 사양 정보를 포함하여 제품 식별을 외장에 표시할 수 있습니다.
완성된 케이블은 해당 기술 사양에 따라 점검됩니다. 검사에는 내화성 테스트, 상용 주파수 내전압 테스트, 절연 저항 측정, 도체 저항 및 필요한 경우 저온 굽힘 테스트가 포함될 수 있습니다.

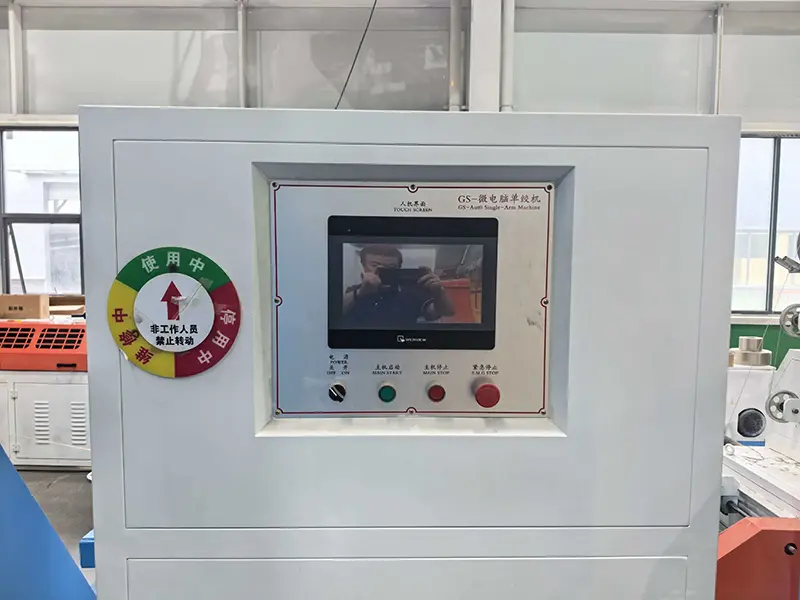

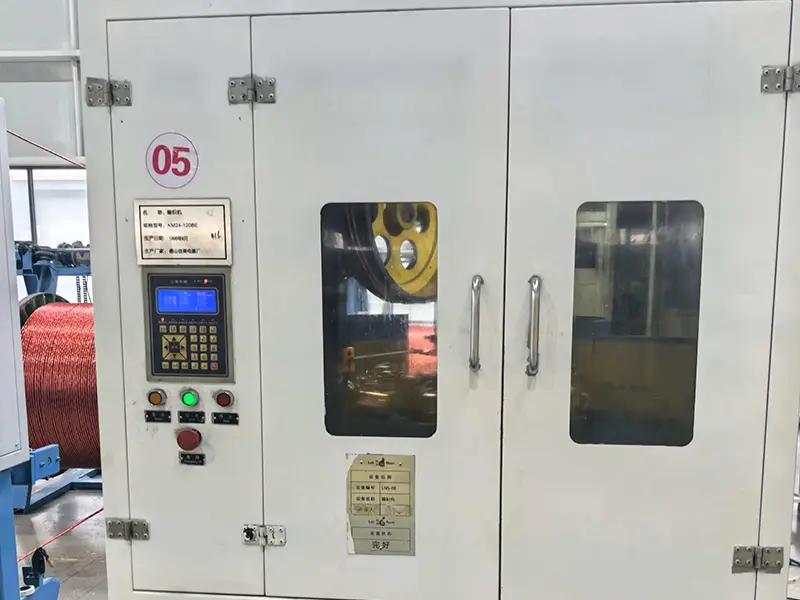

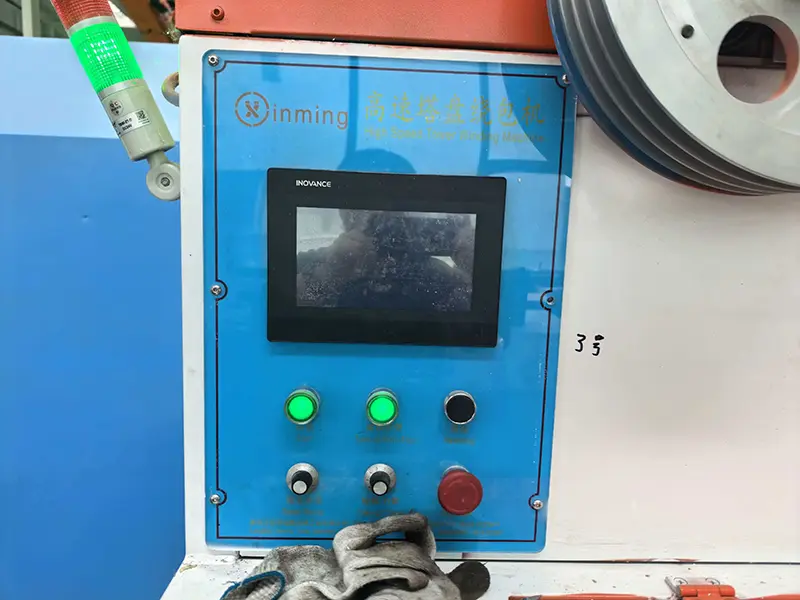

Qiancheng의 케이블 생산 장비에는 단일 연선, 6-디스크 교차 연선, 마이크로컴퓨터 제어 연선, 고속 포장 기계, PVC 절연 및 외피 압출 라인, 케이블링 장비, 통합 마킹 및 압출 장비, 자동 코일링 및 테이크업 시스템이 포함됩니다.
무산소 구리 막대, 운모 내화 테이프, 난연성 PVC 화합물 등 입고되는 자재를 생산에 들어가기 전에 검사할 수 있습니다. 자재 검사 기록은 후속 배치 추적성 및 공정 제어에 대한 참조를 제공합니다.
주요 공정 매개변수에는 운모 테이프 중첩, 절연체 두께, 도체 치수 및 압출 조건이 포함됩니다. 케이블이 완제품 단계에 도달하기 전에 치수 또는 공정 편차를 식별하기 위해 생산 중에 순찰 검사가 수행됩니다.

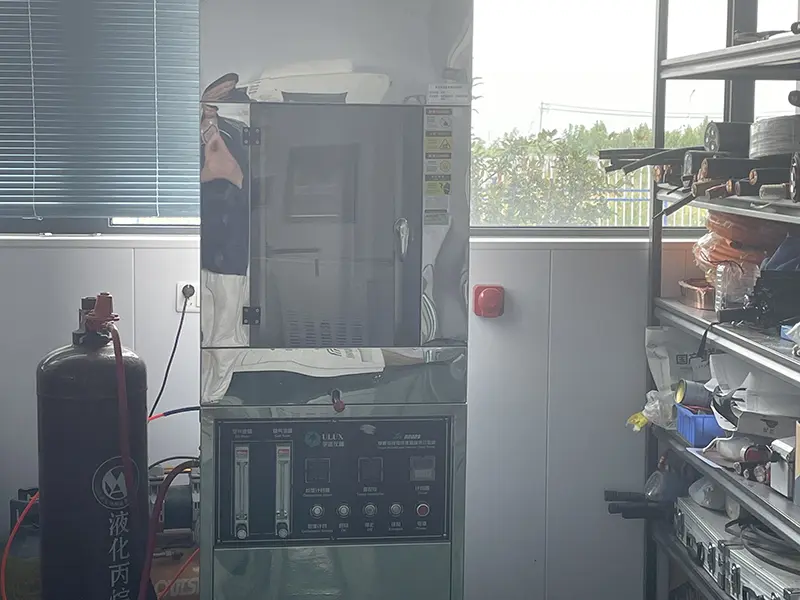

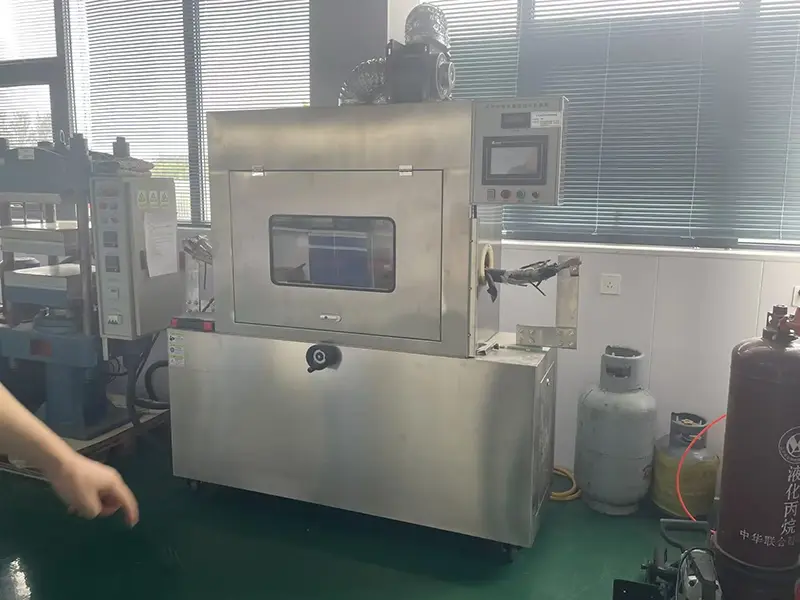

해당 내화구조물에 대해서는 규정된 시험 조건 하에서 화재 노출 시험을 실시할 수 있습니다. 제공된 생산 정보는 GB/T 19216에 따라 90분 동안 750℃ 화재 테스트를 참조합니다. 실제 테스트 방법, 샘플 구성 및 허용 기준은 해당 표준 및 제품 사양에 따라 확인되어야 합니다.
전기 검사에는 상용 주파수 내전압 테스트, 절연 저항 측정 및 도체 DC 저항이 포함될 수 있습니다. 제공된 데이터에는 해당 제품 사양에 대해 5분 동안 3.5kV 상용 주파수 내전압 테스트와 ≥100MΩ/km의 절연 저항이 명시되어 있습니다.
제품 사양에 따라 환경 평가에는 저온 굽힘, UV 풍화 및 산-알칼리 부식 테스트가 포함될 수 있습니다. 적용 가능한 테스트 온도, 기간 및 허용 기준은 주문 요구 사항에 따라 확인되어야 합니다.
배송 전에 완성된 케이블의 외관, 제품 표시, 케이블 구조 및 릴 정보를 확인할 수 있습니다. 공장 검사 기록 및 기타 필요한 기술 문서는 주문 및 프로젝트 요구 사항에 따라 제공될 수 있습니다.
운모 내화층은 고온 노출 시 도체 주위에 절연 장벽을 형성합니다. 난연성 PVC 절연체 및 외장과 결합된 구조는 단순히 화염 전파를 제한하는 것이 아니라 지정된 테스트 기간 동안 회로 무결성을 유지하도록 고안되었습니다.
구리 PVC 내화성 저전압 전원 케이블은 균일하고 편심하지 않은 절연층 두께를 특징으로 합니다. 완성된 모든 케이블은 수침 내전압 테스트를 통과하여 습한 지하 환경에서 누전 및 단락의 위험을 제거합니다. 재활용 소재로 만든 비표준 케이블에 비해 고장 불량률이 98% 감소합니다.
케이블 구조는 구리 도체, 운모 내화 재료 및 난연성 PVC 절연체와 외장을 결합합니다. 설치하는 동안 케이블이 과도하게 당겨지거나 날카로운 모서리가 발생하거나 내화층이 손상되지 않도록 보호해야 합니다. 설치 설계에 따라 필요한 경우 적절한 내화 접합 부속품을 선택해야 합니다.
Qiancheng Cable은 허베이성 Hengshui에 있는 생산 시설에서 전력 및 제어 케이블 제품을 제조합니다. 주문에 따라 공장 검사, 기술 문서 및 프로젝트별 제품 정보가 제공될 수 있습니다. 해외 프로젝트의 경우, 제공된 문서가 대상 및 프로젝트 요구 사항과 일치하도록 생산 전에 필요한 인증서, 테스트 보고서 및 문서를 확인해야 합니다.
케이블은 비상 조명, 화재 경보 및 기타 안전 관련 시스템을 포함하여 특정 화재 조건 동안 전기 연속성을 유지하는 것이 프로젝트 요구 사항의 일부인 저전압 회로용으로 고려할 수 있습니다.
병원, 학교, 상업용 건물 및 기타 공공 시설에서는 선택된 비상 및 방화 회로에 내화 케이블 구조를 지정할 수 있습니다. 필요한 화재 지속 시간 및 테스트 표준은 프로젝트 사양에서 확인되어야 합니다.
이 제품은 케이블 구성 및 설치 조건이 호환되는 케이블 트레이, 트렌치 및 기타 보호 라우팅 시스템에 사용할 수 있습니다. 케이블 라우팅은 기계적 손상과 과도한 굽힘으로부터 적절한 보호를 제공해야 합니다.
산업 플랜트, 인프라 시설 및 기타 저전압 배전 시스템에는 중요 장비용 내화 회로가 필요할 수 있습니다. 사양을 지정하기 전에 도체 크기, 코어 구성, 설치 방법 및 화재 성능 요구 사항을 확인해야 합니다.
답변: 난연성 케이블은 주로 화염 전파를 제한하는 반면, 내화 구조에는 정의된 화재 테스트 조건에서 특정 기간 동안 회로 무결성을 유지하기 위한 내화층이 포함되어 있습니다. 적용 가능한 화재 지속 시간 및 테스트 온도는 제품 사양 및 표준에 따라 다릅니다.
A: 도체는 구리로 만들어졌습니다. 제공된 생산 정보에는 고순도 전해 구리 막대를 출발 재료로 한 다음 인발 및 어닐링을 지정합니다. 도체 DC 저항은 해당 기술 요구 사항에 따라 점검됩니다.
A: 지정된 구조에 따라 테스트에는 내화성, 상용 주파수 내전압, 절연 저항, 도체 저항 및 저온 굽힘이 포함될 수 있습니다. 필요한 테스트 보고서 및 검사 문서는 주문 시 확인할 수 있습니다.
A: 프로젝트 및 주문 요구 사항에 따라 영어 기술 문서를 준비할 수 있습니다. 필요한 인증서, 시험 보고서 및 검사 문서 목록은 목적지, 프로젝트 및 해당 표준에 따라 문서 요구 사항이 다르므로 사전에 확인해야 합니다.
A: 케이블 길이 및 사양은 주문에 따라 협의 가능합니다. 견적을 요청할 때 필요한 도체 단면적, 구성, 수량, 릴 길이, 표시 및 기타 기술 세부 사항을 제공해야 합니다.
A: 일반적인 설치 환경에는 케이블 트레이, 케이블 트렌치 및 기타 보호된 저전압 라우팅 시스템이 포함됩니다. 프로젝트 요구 사항에 따라 공공 건물, 인프라 및 산업 시설의 비상 전원, 화재 방지 및 중요 저전압 회로에 대해 고려할 수 있습니다.
A: 공장 방문 및 제3자 검사는 프로젝트 및 검사 일정에 따라 논의될 수 있습니다. 독립적인 샘플링 또는 테스트가 필요한 경우 샘플링 방법, 검사 범위 및 적용 가능한 테스트 표준을 선적 전에 합의해야 합니다.
A: 필요한 도체 단면적, 코어 구성, 케이블 길이, 정격 전압, 설치 방법, 내화 요구 사항 및 대상을 제공하십시오. 프로젝트에 특정 표준, 인증서 또는 테스트 보고서가 필요한 경우 문의 시 해당 요구 사항을 포함시켜 제품과 문서를 함께 확인할 수 있습니다.
프로젝트 견적의 경우 문의 단계에서 케이블 사양, 필요한 내화 기간, 설치 방법 및 문서 요구 사항을 제공하면 Qiancheng이 적절한 건설 및 검사 범위를 확인하는 데 도움이 됩니다.
