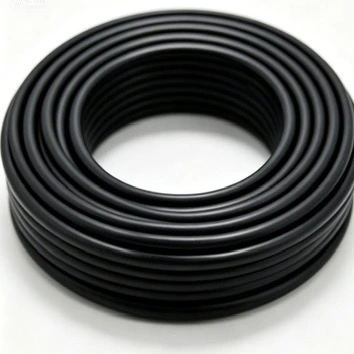

Qiancheng 알루미늄 XLPE FR 내화성 저전압 전원 케이블은 내화성, 난연성 성능 및 설치 중량을 함께 고려해야 하는 저전압 배전용으로 설계되었습니다. 이 케이블은 건물 전력 시스템, 케이블 트렌치, 도시 네트워크 및 산업 시설을 포함한 응용 분야에 알루미늄 도체, XLPE 절연체, 운모 내화층 및 난연성 외피를 사용합니다.
|
공칭 도체 단면적(mm²) |
단열재 두께(mm) |
피복 두께(mm) |
대략적인 케이블 외경(mm) |
Al 도체의 DC 저항(Ω/km) |
시험전압(kV/5분) |
공기 중의 전류용량-Al(A) |
직접 매립 토양의 Ampacity-Al (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
도체는 전류 전달 재료로 알루미늄을 사용합니다. 동등한 전기 설계의 구리 도체와 비교하여 알루미늄은 케이블 질량을 줄일 수 있으며 이는 긴 케이블 길이, 케이블 트레이 로딩 및 설치 처리와 관련될 수 있습니다. 도체 단면적은 전류 전달 용량, 전압 강하, 설치 조건 및 해당 전기 표준에 따라 선택해야 합니다.
가교 폴리에틸렌은 도체 주위에 일차적인 전기 절연을 제공합니다. 기존 PVC 단열재와 비교하여 XLPE는 일반적으로 더 높은 허용 작동 온도와 열 노화에 대한 저항성 때문에 선택됩니다. 실제 작동 온도, 단락 조건 및 사용 환경은 해당 제품 사양 및 설치 표준을 따라야 합니다.
정의된 화재 조건에 노출되었을 때 절연 및 회로 무결성을 유지하는 데 도움이 되도록 운모 기반 내화층이 케이블 구조에 통합되어 있습니다. 내화성과 난연성은 별도의 성능 특성이므로 필요한 테스트 방법, 기간 및 승인 기준은 프로젝트 사양 및 사용 가능한 테스트 문서에 대해 확인되어야 합니다.
외부 피복은 기계적 보호 기능을 제공하고 난연성 성능에 기여합니다. 실외 또는 트렌치 설치에 대한 적합성은 지정된 피복 화합물, 자외선 노출, 습기, 온도 및 기계적 조건에 따라 달라집니다. 케이블이 심각한 환경적 또는 기계적 스트레스에 노출되는 경우 설치 보호를 고려해야 합니다.

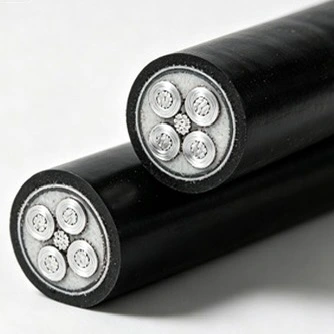

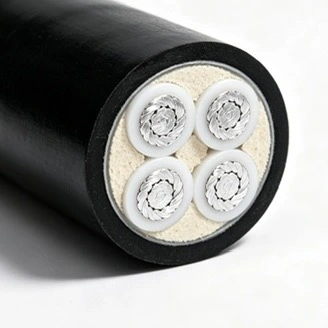

알루미늄 XLPE FR 내화성 저전압 전원 케이블은 알루미늄 도체와 XLPE 절연체, 내화층 및 난연성 외피를 결합합니다. 이 구조를 통해 프로젝트의 전기, 열 및 화재 성능 요구 사항을 단일 재료 특성에 의존하지 않고 별도로 고려할 수 있습니다.
내화 구조는 지정된 화재 테스트 조건에서 회로 연속성을 지원하기 위한 것입니다. 검증된 지속 시간과 온도는 모든 화재 시나리오에 대한 일반적인 작동 보증으로 취급되기보다는 해당 테스트 보고서에서 가져와야 합니다.
난연성은 정의된 테스트에서 화염 전파를 제한하는 케이블 구조의 능력과 관련이 있습니다. 이는 지정된 화재 조건에서 지정된 기간 동안 회로 무결성을 유지하는 것과 관련된 내화성과는 다릅니다. 프로젝트 승인을 위해서는 두 가지 요구 사항을 해당 표준 및 테스트 문서와 비교하여 확인해야 합니다.

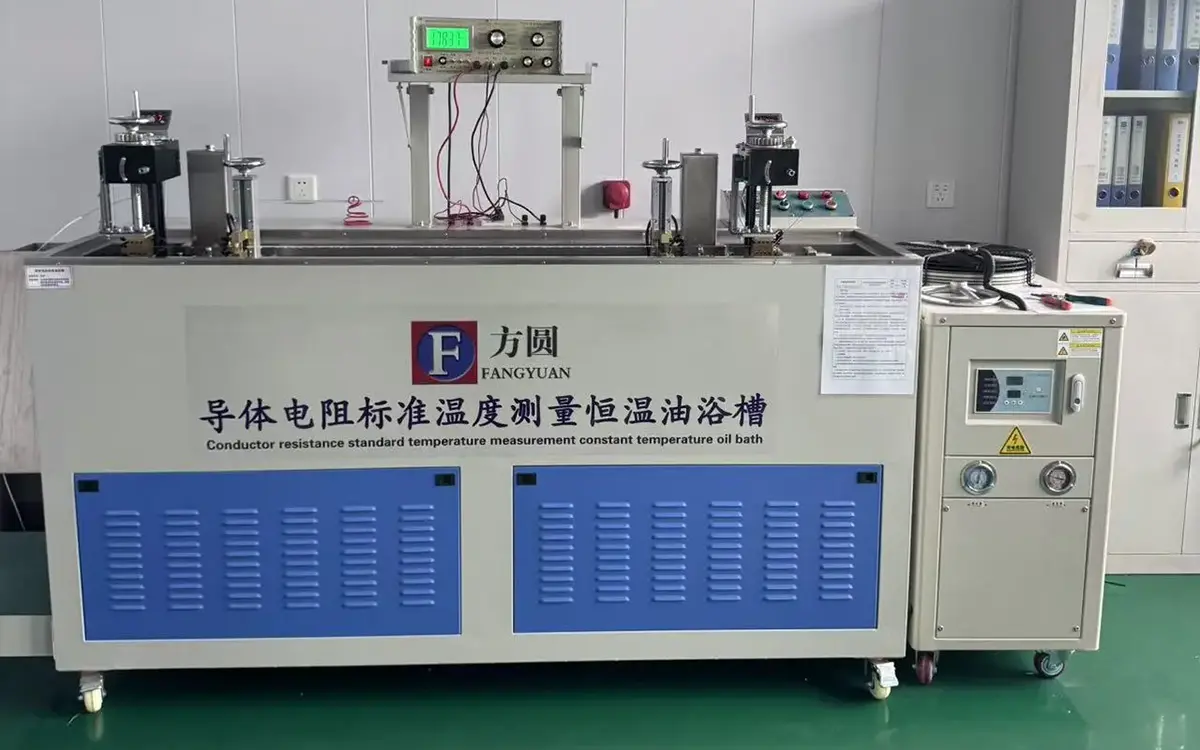

XLPE 절연은 외부 보호층에서 도체를 분리하고 정상 작동 중에 전기 절연을 제공합니다. 완성된 케이블 검사에는 주문한 사양 및 해당 테스트 요구 사항에 따라 치수 검사, 도체 저항, 절연 관련 테스트 및 내전압 테스트가 포함될 수 있습니다.

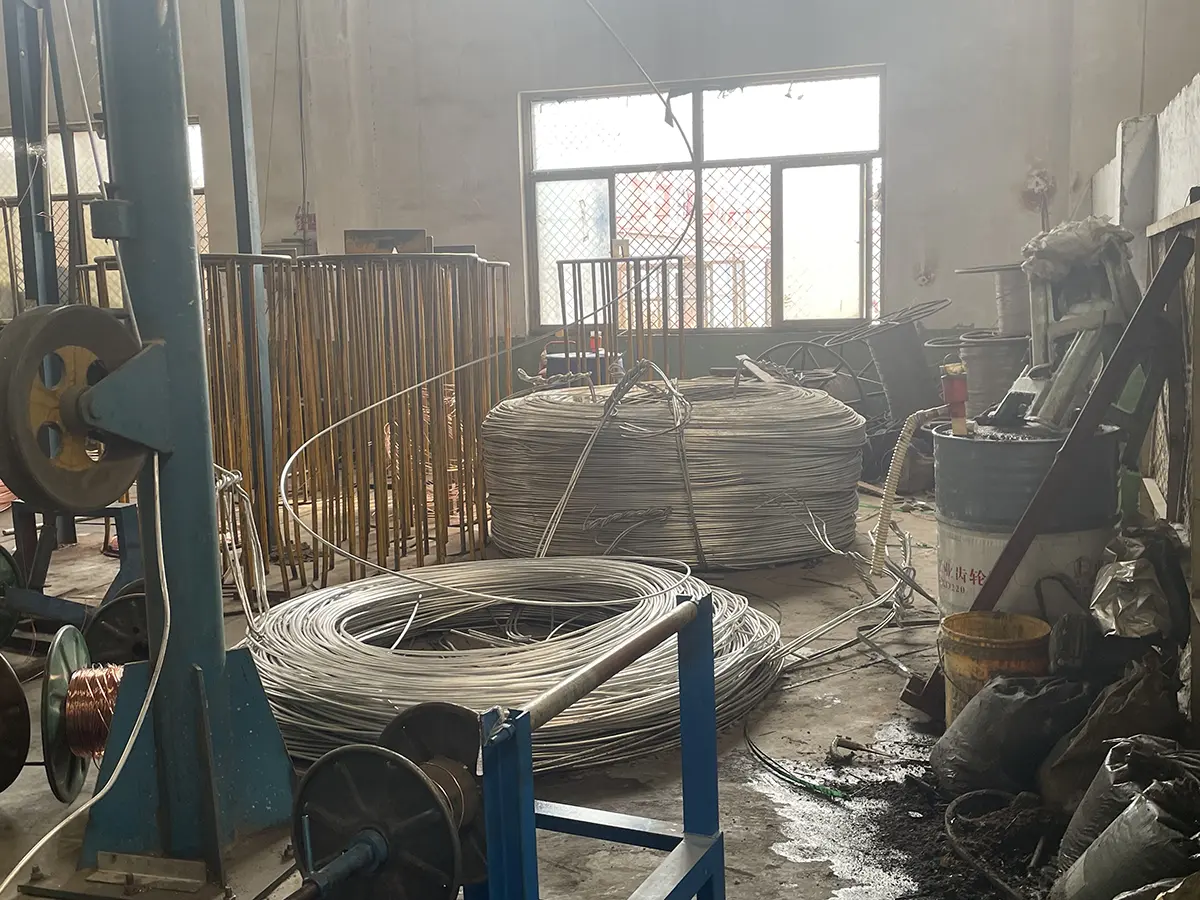

케이블을 생산하기 전에 알루미늄 도체 재료에 필요한 전기적 및 치수 특성을 확인해야 합니다. 생산 기록과 완성된 케이블 테스트 결과는 배치 추적성의 기초를 제공합니다. 프로젝트 계약에 따라 필요한 경우, 합의된 검사 범위에 따라 공장 검사 또는 제3자 샘플링을 진행할 수 있습니다.
케이블 선택은 부하 전류, 설치 방법, 주위 온도, 케이블 그룹화, 전압 강하 및 단락 조건을 고려해야 합니다. 표의 전류용량 값은 나열된 구성에 대한 참조 데이터입니다. 최종 도체 크기는 프로젝트 표준에서 요구하는 계산 방법 및 보정 계수를 사용하여 확인되어야 합니다.
PVC 절연체, PVC 외피 또는 할로겐 프리 난연성 외피를 사용한 케이블의 경우 설치 주변 온도는 0 ℃ 이상이어야 합니다. 저온 설치는 케이블 구조 및 설치 절차가 허용하는 경우에만 수행해야 합니다.
|
목 |
단일 코어 케이블 |
|
멀티코어 케이블 |
|
|
|
비장갑 |
기갑 |
비장갑 |
기갑 |
|
설치 중 최소 굽힘 반경 |
20일 |
15일 |
15일 |
12D |
|
연결 박스 및 단자 근처의 최소 굽힘 반경(굽힘은 가이드 플레이트 형성 등을 통해 신중하게 제어되어야 함) |
15일 |
12D |
12D |
10일 |
케이블 포설이 완료되면 시험 전압 3.5kV에서 15분간 내전압 시험을 실시해야 합니다.
알루미늄 XLPE FR 내화성 저전압 전원 케이블은 병원, 학교, 상업용 건물, 산업 시설, 시립 파이프 네트워크 및 유사한 프로젝트의 저전압 화재 안전 배전용으로 고려할 수 있습니다. 선택은 필요한 부하, 전압, 설치 방법, 환경 조건 및 화재 성능 요구 사항을 기반으로 해야 합니다.
화재 성능 요구 사항이 프로젝트 사양의 일부를 구성하는 실내 케이블 트레이에 설치된 저전압 전력 회로에 적합합니다. 설치 중에는 케이블 지지 간격, 그룹화 및 열 방출을 고려해야 합니다.
케이블은 외피 구조 및 환경 조건이 적합한 경우 옥외 머리 위 설치 및 케이블 트렌치에 사용할 수 있습니다. 설치 전에 UV 노출, 습기, 온도 변화 및 기계적 보호를 평가해야 합니다.
케이블 구조 및 프로젝트 요구 사항이 허용하는 경우 가벼운 직접 매설을 고려할 수 있습니다. 설치 방법을 확정하기 전에 토양 상태, 습기, 부식, 매설 깊이 및 기계적 보호를 평가해야 합니다.
장기간 수중 침수 누워는 금지됩니다. 지속적인 물 노출, 심각한 화학적 오염, 예외적인 기계적 부하 또는 기타 특수 조건이 있는 위치의 경우 해당 조건에 맞게 특별히 설계된 케이블 구조를 선택해야 합니다.
Qiancheng은 케이블 제조 및 완제품 테스트에 대한 생산 및 검사 기록을 유지합니다. 제품 구성 및 프로젝트 요구 사항에 따라 문서에는 제품 사양, 공장 테스트 기록, 내전압 테스트 결과, 화재 성능 테스트 보고서 및 배치 추적 정보가 포함될 수 있습니다.
수출 프로젝트의 경우 고객은 필요한 도체 크기, 케이블 길이, 설치 방법, 화재 성능 요구 사항 및 적용 표준을 사전에 제공할 수 있습니다. 이 정보는 생산 전에 적절한 케이블 구성과 문서 패키지를 결정하는 데 도움이 됩니다.
계약에 따라 필요한 경우 고객 공장 방문, 합의된 검사 절차 및 독립적인 제3자 샘플링을 준비할 수 있습니다. 길이 절단 및 표면 마킹도 주문 사양에 따라 협의 가능합니다.
A: 알루미늄은 비슷한 전기 설계 조건에서 구리에 비해 도체 질량을 줄입니다. 케이블 무게와 비용의 실제 차이는 도체 크기, 케이블 구성, 설치 방법 및 프로젝트 요구 사항에 따라 다릅니다. 도체 크기는 무게만을 기준으로 해서는 안 됩니다.
A: 운모층은 도체 주변의 내화 장벽 역할을 합니다. 자격을 갖춘 화재 테스트를 통해 지정된 테스트 기간 동안 전기 절연 및 회로 무결성을 유지하는 데 도움이 됩니다. 검증된 성능은 관련 테스트 보고서에서 가져와야 합니다.
A: XLPE는 일반적으로 더 높은 작동 온도 성능과 열 노화에 대한 저항이 필요한 곳에서 선택됩니다. 적합한 절연 시스템은 여전히 전압 수준, 주변 조건, 설치 방법 및 해당 표준에 따라 달라집니다.
A: 선택 시에는 부하 전류, 설치 방법, 주변 온도, 그룹화, 전압 강하 및 단락 조건을 고려해야 합니다. 사양표에 표시된 전류용량 값은 해당 설계 계산 및 수정 계수와 함께 사용해야 합니다.
A: 설치 중 최소 굽힘 반경은 비 외장 단일 코어 케이블의 경우 20D, 외장 단일 코어 케이블의 경우 15D, 비 외장 멀티 코어 케이블의 경우 15D, 외장 멀티 코어 케이블의 경우 12D입니다. 연결 박스 및 터미널 근처에서 지정된 값은 각각 15D, 12D, 12D 및 10D입니다.
A: 제공된 설치 요구 사항에 따라 내전압 테스트는 3.5kV에서 15분간 방치한 후 수행해야 합니다. 실제 테스트 절차는 해당 프로젝트 사양 및 안전 요구 사항을 따라야 합니다.
A: 환경 및 설치 조건이 적합할 경우 옥외 상부 설치, 케이블 트렌치 설치 및 가벼운 직접 매설을 고려할 수 있습니다. 장기간 수중 침수는 금지됩니다. 설치 전에 UV 노출, 습기, 토양 상태 및 기계적 보호를 평가해야 합니다.
A: 제품 구성 및 계약에 따라 사용 가능한 문서에는 제품 사양, 공장 테스트 기록, 내전압 테스트 결과, 화재 성능 테스트 보고서 및 배치 추적 기록이 포함될 수 있습니다. 생산 전에 필요한 문서를 확인해야 합니다.
